Six Axis Gyro+Accel Motion Tracking Device
У поставщика
ПроизводительTDK Invensense
КатегорияДатчики
У поставщиков
1 375 шт.
Норм. уп.: 250
Цены поставщиков
Склад 13
В наличии:1 375 шт
Срок поставки: до недели
Норм. уп.: 250
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 567,38 |
| от 17 | 542,13 |
| от 33 | 525,24 |
| от 66 | 510,38 |
| от 131 | 500,34 |
Описание

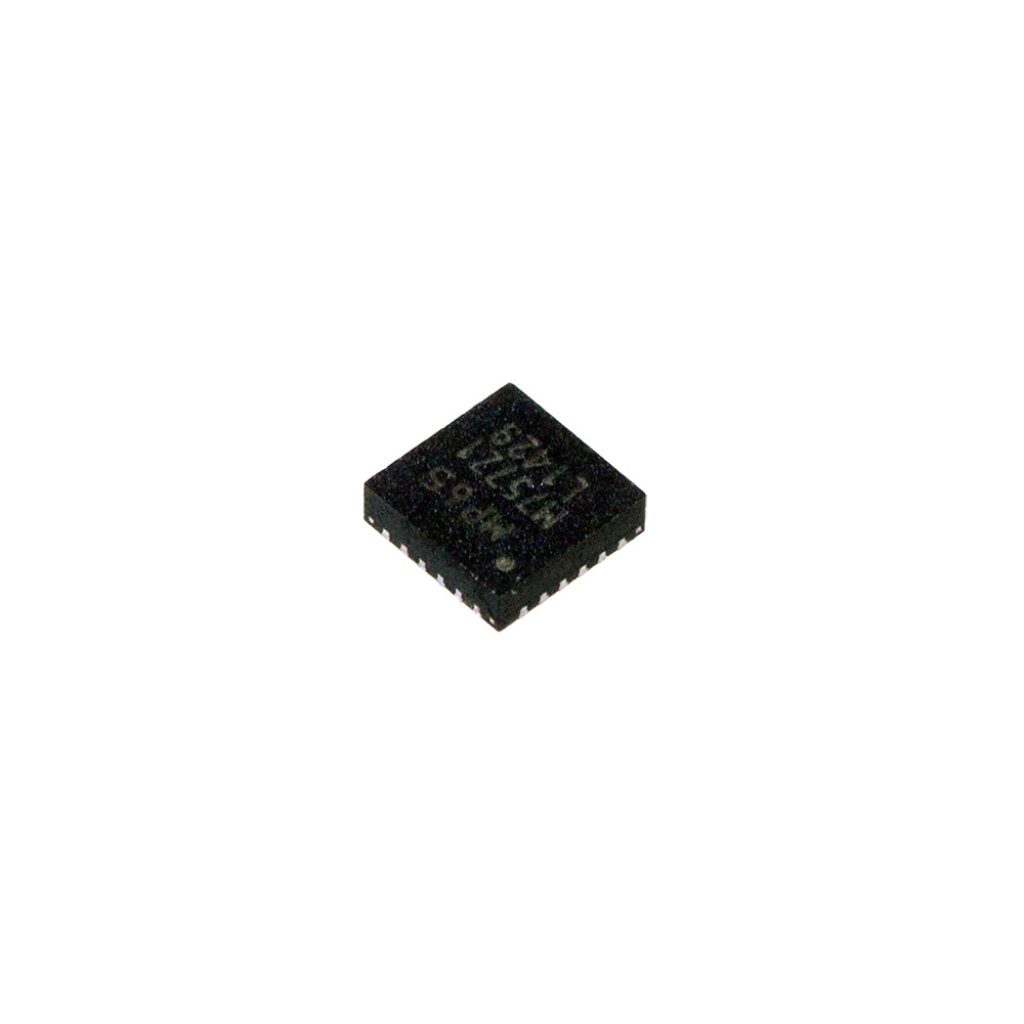

MPU-6500 от TDK Invensense — это компактный шестиосевой датчик движения, объединяющий гироскоп и акселерометр. Выполнен в миниатюрном корпусе QFN размером 3x3 мм, поставляется на ленте в катушке. Используется в системах отслеживания движения, носимой электронике и устройствах виртуальной реальности.
Технические характеристики
| Корпус | QFN |
| Clocking | External clock: 32.768 kHz; Внутр. генератор: Да |
| Тип монтажа | SMD |
| Ревизия | 1.1 |
| Fifo size | 512 bytes |
| Кол-во выводов | 24 |
| Self test | Да |
| Размеры | Ширина: 3 mm; Высота: 0.9 mm; Длина: 3 mm |
| I2c timing | Макс. такт. частота: 400 kHz |
| Интерфейсы | Primary: I2C, SPI; Auxiliary: I2C |
| Interrupts | Wake-on-Motion, FIFO Overflow, Data Ready |
| Io voltage | 1.71V to 3.6V |
| Spi timing | Макс. такт. частота: 1 MHz |
| Charge pump | Да |
| Описание | Six Axis Gyro+Accel Motion Tracking Device |
| Артикул | MPU-6500 |
| Power modes | Standard Power Modes, Sleep Mode |
| Производитель | InvenSense Inc. |
| Release date | 03/05/2014 |
| Bias and ldos | Да |
| Напряжение питания | 1.71V to 3.6V |
| Номер документа | PS-MPU-6500A-01 |
| Gyroscope features | Axes: 3; Разрешение АЦП: 16-bit; Digital output: Да |
| Дополнительные функции | Digital Motion Processor, FIFO, Programmable Interrupts, Wake-on-Motion Interrupt, Self-Test, Digital-Output Temperature Sensor, Charge Pump, Bias and LDOs |
| Accelerometer features | Axes: 3; Разрешение АЦП: 16-bit; Digital output: Да |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Предельные значения | Входное напряжение: -0.5V to +VDD+0.5V; Напряжение питания: -0.5V to +4.0V; Диап. темп. хр.: -40°C to +125°C |
| Gyroscope specifications | Rate noise: 0.01 °/s/√Hz; Чувствительность: 131, 65.5, 32.8, 16.4 LSB/(°/s); Full scale range: ±250, ±500, ±1000, ±2000 °/s |
| Electrical specifications | Sleep current: 8 µA; Рабочий ток: 3.2 mA; Диапазон датчика температуры: -40°C to +85°C; Temperature sensor accuracy: ±1°C |
| Диап. раб. темп. | -40°C to +85°C |
| Accelerometer specifications | Шум: 300 µg/√Hz; Чувствительность: 16384, 8192, 4096, 2048 LSB/g; Full scale range: ±2g, ±4g, ±8g, ±16g |
| Описание (англ.) | QFN 3x3x0.9//Six Axis Gyro+Accel Motion Tracking Device |
