Описание

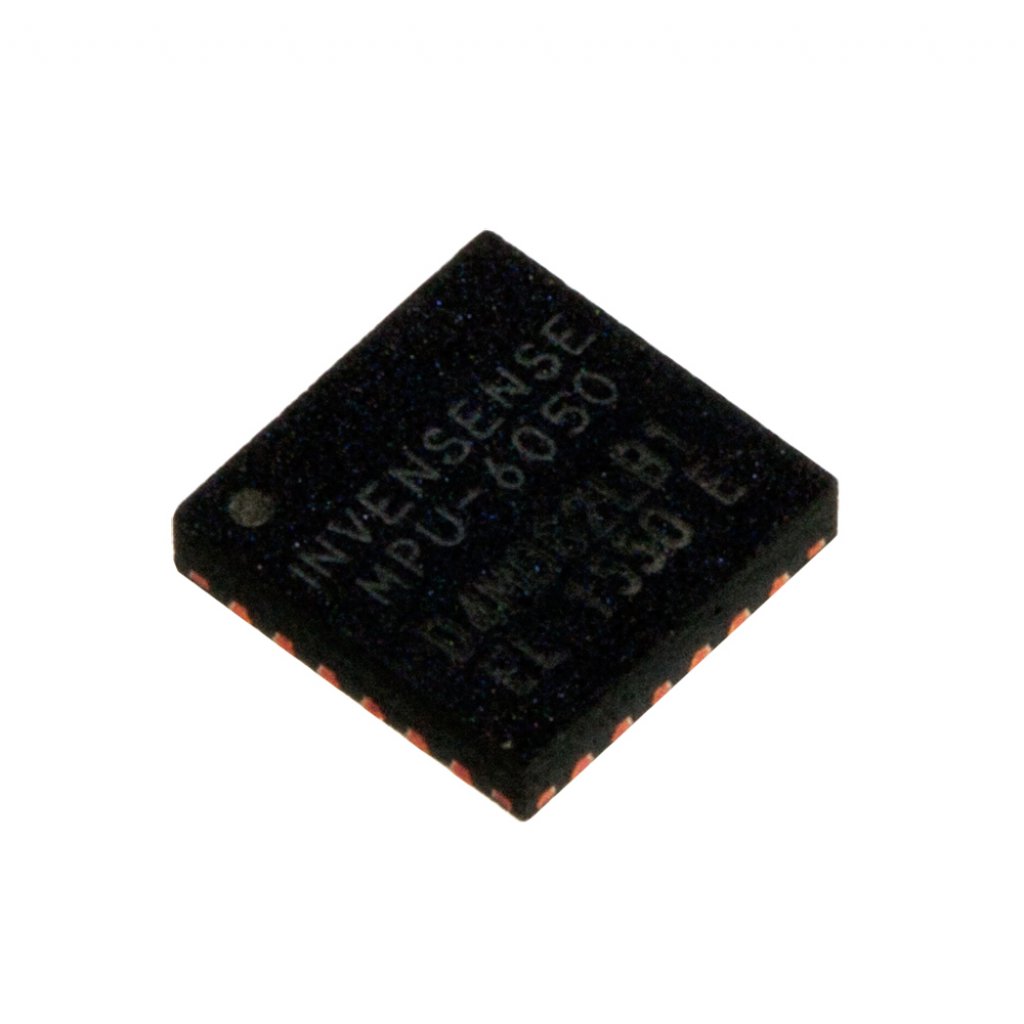

MPU-6050 от TDK Invensense — это компактный MEMS-модуль, объединяющий 3-осевой гироскоп и 3-осевой акселерометр в корпусе QFN24. Устройство поддерживает интерфейсы I2C и UEXT, что упрощает интеграцию в проекты. Применяется в системах стабилизации, носимой электронике и робототехнике.
Технические характеристики
| MSL | 3 |
| Корпус | QFN-24 (4x4mm) |
| Тип монтажа | SMD |
| Fifo size | 1024 bytes |
| Без свинца | Да |
| Self test | available |
| Размеры | 4mm x 4mm x 0.9mm |
| Accel noise | 400 μg/√Hz (typical) |
| Разрешение АЦП | 16-bit |
| Соотв. RoHS | Да |
| Ток питания | 3.9mA (gyro+accel, full operation) |
| Напряжение питания | 2.375V to 3.46V |
| Тактовая частота | internal oscillator, external 32.768kHz or 19.2MHz |
| Gyro rate noise | 0.005 °/s/√Hz (typical) |
| Ток в режиме ожидания | 5uA |
| Gyro sensitivity | 131, 65.5, 32.8, 16.4 LSB/°/s |
| Выход прерывания | Программируемый |
| Accel sensitivity | 16384, 8192, 4096, 2048 LSB/g |
| Цифровой интерфейс | I2C (up to 400kHz), SPI (MPU-6000 only) |
| Gyro nonlinearity | ±0.2% |
| Accel nonlinearity | ±0.5% |
| Auxiliary interface | I2C (up to 400kHz) |
| Абсолютные макс. параметры | ESD CDM: 500V; ЭСР HBM: 2000V; Защёлкивание: 100mA; Ускорение: 10000g (powered), 2000g (unpowered); Входное напряжение: -0.5V to VDD+0.5V; Напряжение питания: -0.5V to 3.6V; Темп. хранения: -40°C to +125°C |
| Gyro full scale range | ±250, ±500, ±1000, ±2000 °/s |
| Accel full scale range | ±2g, ±4g, ±8g, ±16g |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Диапазон датчика температуры | -40°C to +85°C |
| Temperature sensor offset | -521 LSB at 35°C |
| Диап. раб. темп. | -40°C to +85°C |
| Описание (англ.) | MEMS 3-осевой гироскоп и 3-осевой акселерометр с интерфейсом UEXT и I2C |
| Gyro bias initial calibration | ±20 °/s (factory) |
| Accel bias initial calibration | ±50 mg (factory) |
| Чувствительность датчика температуры | 340 LSB/°C |
| Gyro bias temperature sensitivity | ±30 °/s (typical) |
| Accel bias temperature sensitivity | ±30 mg (typical) |
