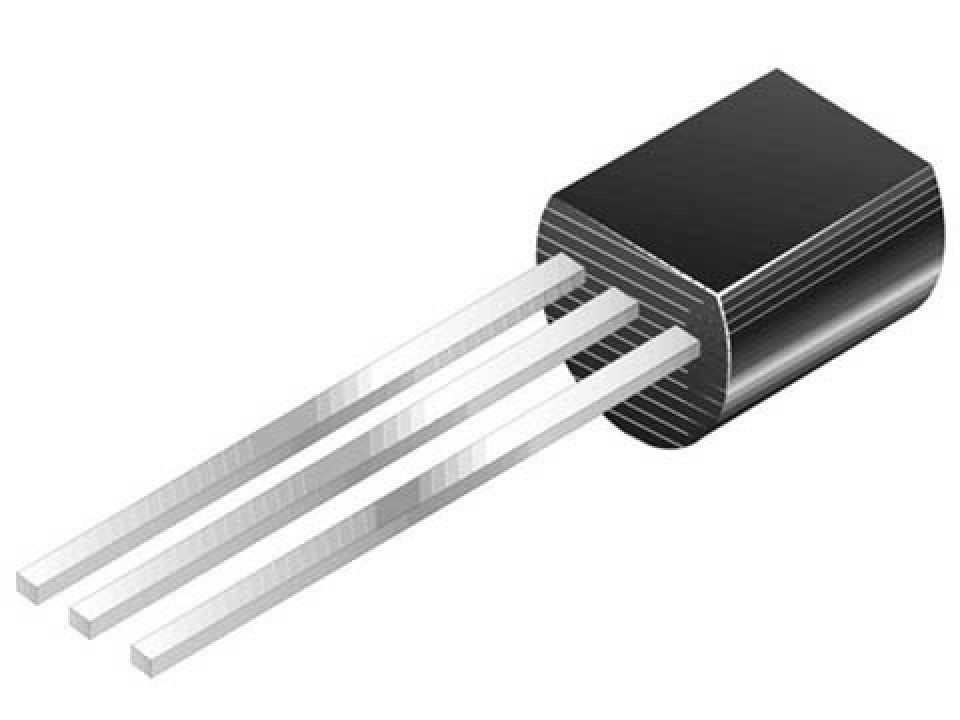

MPSA42 TO-92 транзистор биполярный HotTech (арт. 107075)
У поставщика
ПроизводительHOTTECH
КатегорияТранзисторы биполярные (BJTs)
У поставщиков
9 000 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 29
В наличии:9 000 шт.
Срок поставки: до 10 дн.
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1,50 |
Описание
Транзистор биполярный MPSA42 от HotTech в корпусе TO-92 предназначен для использования в высоковольтных усилительных и переключающих схемах. Компонент относится к категории NPN-транзисторов и обеспечивает надежную работу при повышенных напряжениях. Применяется в блоках питания, драйверах и аудиоаппаратуре.
Технические характеристики
| Ft | 50MHz |
| Pc | 625mW |
| Тип | NPN Bipolar Transistor |
| Vcbo | 310V |
| Vceo | 305V |
| Vebo | 5V |
| Цоколевка | 1: Emitter, 2: Base, 3: Collector |
| Rth JA | 200°C/W |
| Rth jc | 83.3°C/W |
| Макс. Tj | 150°C |
| Тип | Биполярный транзистор |
| Ток | 0.5 А |
| Макс. HFE | 250 |
| Мин. HFE | 80 |
| Маркировка | A42 |
| Корпус | TO-92 |
| Vbe sat | 0.9V |
| Vce sat | 0.2V |
| Ic pulse | 500mA |
| Тип монтажа | THT |
| Макс. Tstg | 150°C |
| Мин. Tstg | -55°C |
| Размеры | A: 3.30-3.70mm; B: 0.38-0.55mm; C: 0.36-0.51mm; D: 4.30-4.70mm; E: 4.30-4.70mm; H: 0.00-0.38mm; L: 14.10-14.50mm; A1: 1.10-1.40mm; D1: 3.43mm; E1: 2.44-2.64mm; Phi: 1.60mm |
| Hfe rank a | 80-100 |
| Hfe rank b | 100-200 |
| Hfe rank c | 200-250 |
| Тип упаковки | TO-92 |
| Корпус | TO-92 |
| Монтаж | Выводной |
| Размеры мм | Ширина корпуса: 4.3-4.7; Высота корпуса: 3.43 (typ); Длина корпуса: 4.3-4.7; Длина вывода: 14.1-14.5; Расстояние между выводами: 1.27 (typ) |
| Ic continuous | 200mA |
| Тип монтажа | THT |
| Hfe rank options | A:80-100, B:100-200, C:200-250 |
| Мощность | 0.625 Вт |
| Частота перехода | 50MHz |
| Напряжение | 300 В |
| Collector current pulsed | 500mA |
| Напряжение эмиттер-база макс. | 5V |
| Макс. темп. перехода | 150°C |
| Диап. темп. хр. | -55°C to 150°C |
| Напряжение коллектор-база макс. | 310V |
| Emitter cutoff current max | 0.1µA |
| Мощн. коллектора | 625mW |
| Непрерывный ток коллектора | 200mA |
| Макс. ток отсечки коллектора | 0.25µA |
| Dc current gain hfe1 min 1ma | 60 |
| Макс. напр. К-Э | 305V |
| Dc current gain hfe3 min 30ma | 75 |
| Напряжение пробоя эмиттер-база | 5V |
| Dc current gain hfe2 range 10ma | 80-250 |
| Напряжение пробоя коллектор-база | 310V |
| Напряжение пробоя коллектор-эмиттер | 305V |
| Тепл. сопр. переход-корпус | 83.3°C/W |
| Термосопротивление переход-среда | 200°C/W |
| Base emitter saturation voltage typical | 0.9V |
| Collector emitter saturation voltage typical | 0.2V |
