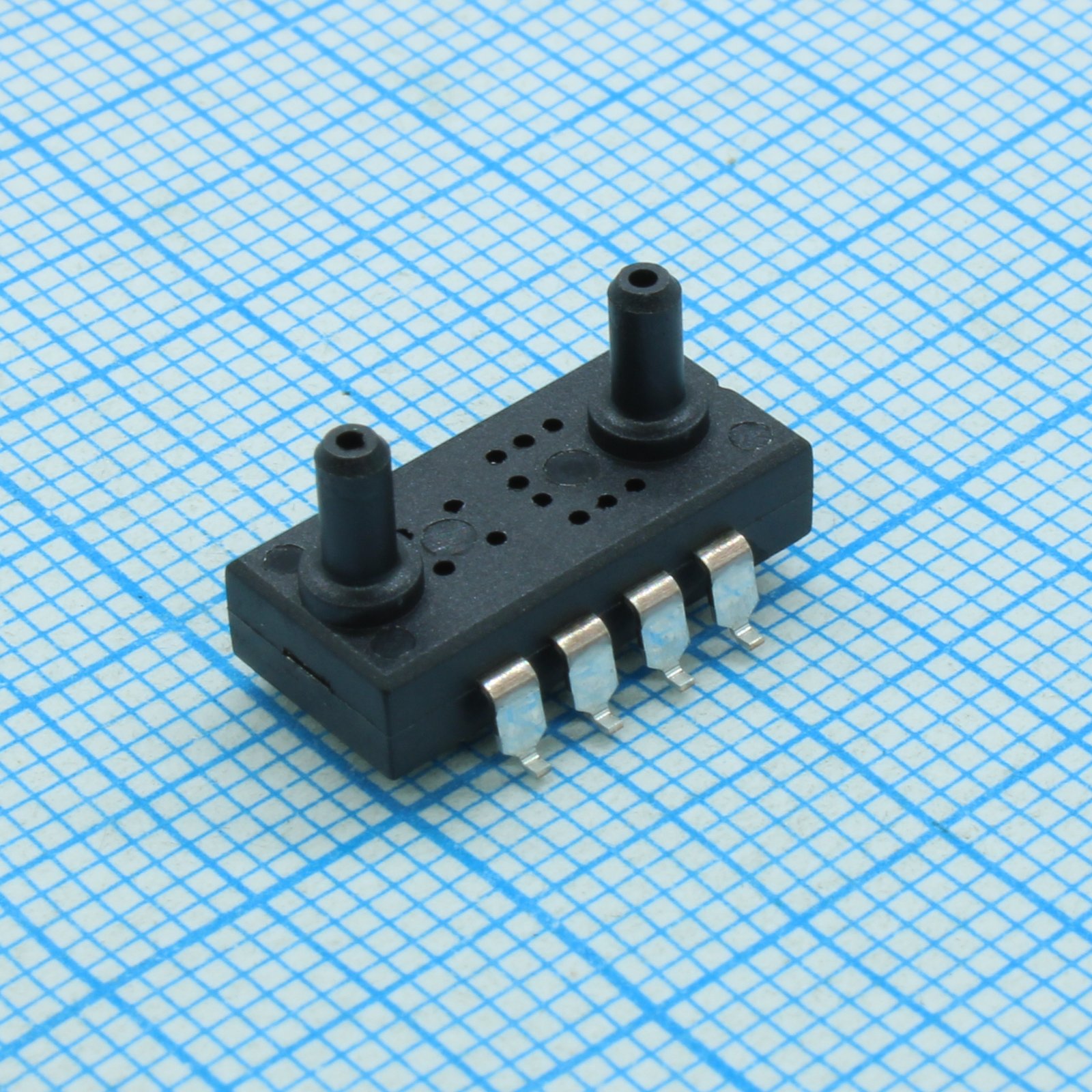

Датчик давления дифференциальный 1 PSI 5 кОм
У поставщика
У поставщиков
69 шт.
Норм. уп.: 28
Цены поставщиков
Склад 13
В наличии:69 шт
Срок поставки: до недели
Норм. уп.: 28
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 562,30 |
| от 2 | 554,75 |
| от 4 | 544,88 |
| от 7 | 530,63 |
| от 13 | 506,94 |
Описание
Датчик давления дифференциальный от METRODYNE. Устройство рассчитано на давление 1 PSI и имеет сопротивление 5 кОм. Выполнено в корпусе SMD для поверхностного монтажа. Применяется в системах промышленной автоматики и контроля воздушных потоков.
Технические характеристики
| Корпус | SMD package |
| Тип монтажа | SMD |
| Linearity | -0.7 to 0.7 %Span (typ 0.15 %Span), best fit straight line |
| Кол-во выводов | 8 |
| Артикул | MPS-3600-001D |
| Pressure type | Differential |
| Offset voltage | -25 to 25 mV |
| Pressure range | 1 PSI |
| Sensing element | MEMS piezoresistive |
| Условия теста | Supply voltage 5 Vdc, 25±3 °C, humidity 25% to 85% |
| Bridge resistance | 4 to 6 kΩ (typ 5 kΩ) |
| Конфиг. выводов | 1: +Vin; 2: -Vout; 3: NC; 4: NC; 5: NC; 6: NC; 7: -Vin; 8: +Vout |
| Excitation current | 0.4 to 3 mA (typ 1.5 mA) |
| Excitation voltage | 2 to 15 Vdc (typ 5 Vdc) |
| Раб. влажность | 0 to 95 %RH, no condensation |
| Media compatibility | Clean, dry air & noncorrosive gases |
| Pressure definition | Pressure of port A subtract pressure of port B |
| Maximum overpressure | 2X rated pressure (2 PSI) |
| Full scale span voltage | 20 to 40 mV (typ 30 mV) |
| Тип упаковки | Tube (туба) |
| Диап. темп. хр. | -40 to 125 °C |
| Диап. раб. темп. | -40 to 85 °C |
| Описание (англ.) | Differential 1 PSI 5 kOhm |
| Temperature coefficient of resistance | 0.17 to 0.23 %/°C (typ 0.2 %/°C) |
| Temperature coefficient of zero offset | -0.22 to 0.22 %Span/°C |
| Temperature coefficient of span constant current | -0.05 to 0.05 %Span/°C (typ 0.025 %Span/°C) |
| Temperature coefficient of span constant voltage | -0.16 to -0.26 %Span/°C (typ -0.21 %Span/°C) |
