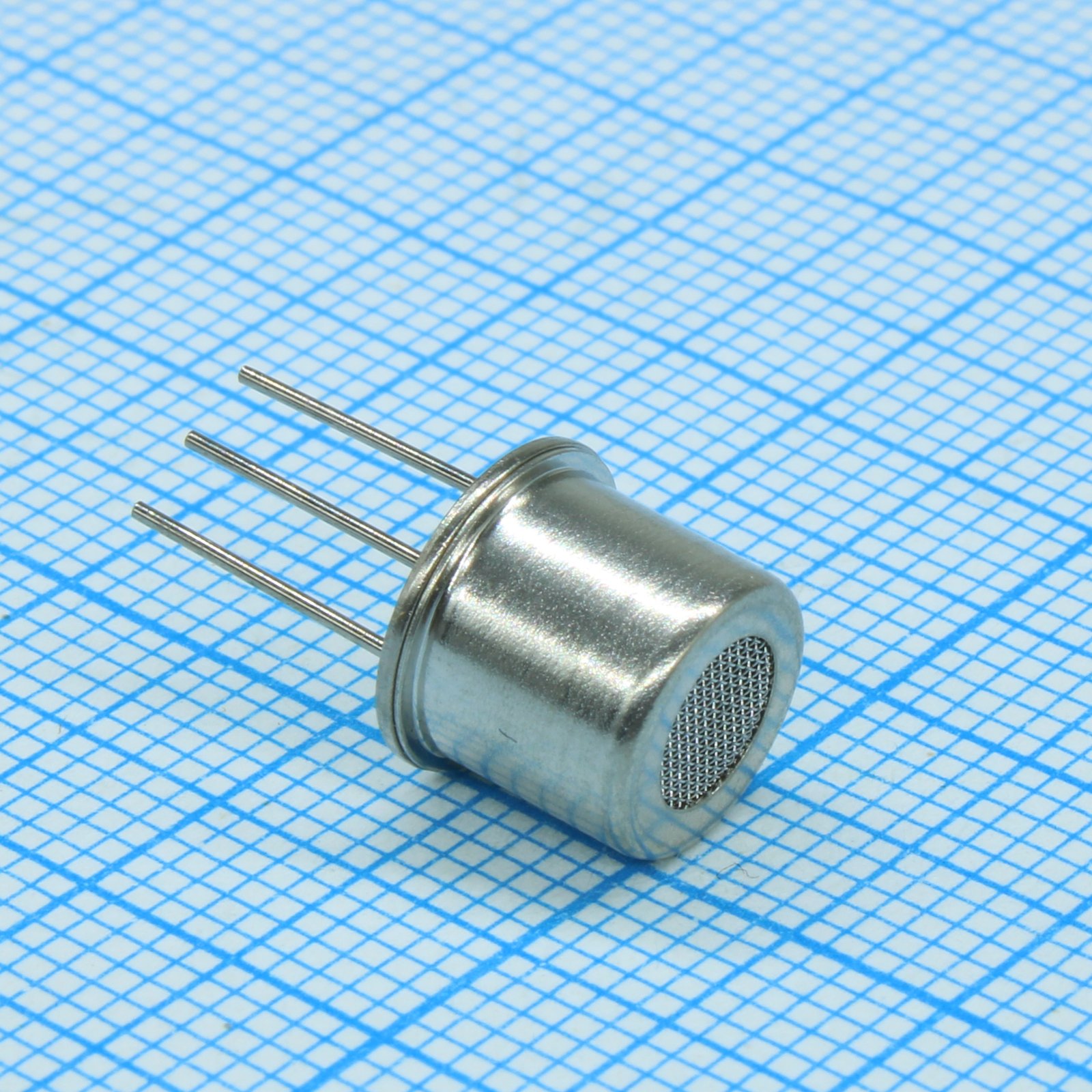

Датчик качества воздуха MP801
У поставщика
ПроизводительWinsen
КатегорияДатчики разное
У поставщиков
4 шт.
Норм. уп.: 2
Описание
Датчик качества воздуха MP801 от Winsen — полупроводниковый сенсор с плоской поверхностью в металлическом корпусе. Работает от напряжения нагрева 5 В, максимальная мощность нагрева — 300 мВт, чувствителен к бензолу, толуолу, формальдегиду, спирту и дыму. Подходит для систем контроля воздуха в промышленной автоматике и бытовой электронике.
Технические характеристики
| Модель | MP801 |
| Газ | алкоголь |
| Корпус | Metal Cap |
| Тип монтажа | Выводной |
| Кол-во выводов | 4 |
| Испытательные выводы | 3,4 |
| Heater pins | 1,2 |
| Чувствительность | ≥2 (Rs(air)/Rs(10ppm alcohol)) |
| Тип датчика | Semiconductor flat surfaced sensor |
| Warm up time | ≥48 hours |
| Detection gases | benzene, toluene, methanal, спирт, smoke |
| Диапазон обнаружения | 0.5-1000ppm (alcohol) |
| Heating voltage | 5.0V±0.1V AC or DC |
| Сопротивление нагрузки | Adjustable |
| Loop voltage max | 24V DC |
| Heating power max | 300mW |
| Конфиг. выводов | Pin 1 and 2: heater power supply; Pin 3 and 4: test power supply ground |
| Standard humidity | 65%±5%RH |
| Heating resistance | 95Ω±10Ω (Room Temp.) |
| Поверхностное сопротивление | 1kΩ-15kΩ (in 10ppm alcohol) |
| Concentration slope | ≤0.6 (R50ppm/R10ppm alcohol) |
| Standard temperature | 20℃±2℃ |
| Влажность при стандартных испытаниях | 65%±5%RH |
| Detection range alcohol | 0.5~1000ppm |
| Тип упаковки | Palette (палетта) |
| Surface resistance range | 1KΩ~15KΩ (in 10ppm alcohol) |
| Температура при стандартных испытаниях | 20°C±2°C |
| Storage aging 1 to 6 months | ≥72 hours |
| Описание (англ.) | MP sensor Air Quality |
| Standard test circuit voltage | 5.0V±0.1V |
| Storage aging less than 1 month | ≥48 hours |
| Storage aging more than 6 months | ≥168 hours |
| Storage aging time 1 to 6 months | ≥72 hours |
| Storage aging time less than 1 month | ≥48 hours |
| Storage aging time more than 6 months | ≥168 hours |
| Мин. значение диапазона чувствительности (ppm) | 0.5 |
| Макс. значение диапазона чувствительности (ppm) | 1000 |
