Документация
МП7Ш, (90-92г.)
У поставщика
ПроизводительАО Кузбассрадио
У поставщиков
170 шт.
Норм. уп.: 10
Цены поставщиков
Склад 12
В наличии:170 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 40 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 207,00 |
| от 10 | 117,99 |
| от 100 | 84,46 |
Описание

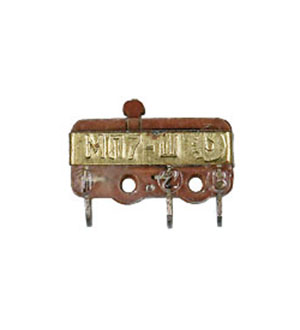

Микропереключатель МП7Ш производства АО Кузбассрадио. Коммутирует переменный ток до 220 В и постоянный до 30 В, рассчитан на активную нагрузку до 75 ВА (переменный ток) и 15 Вт (постоянный ток). Выпускается в миниатюрном корпусе для объемного монтажа на плату. Применяется в промышленной автоматике и бытовой электронике.
Технические характеристики
| Масса | 0.8g max |
| Тип | Microswitch, single pole, single break |
| Схема | SPST |
| Корпус | Miniature, through-hole |
| Влажность | В: 98% at 35°C; УХЛ: 98% at 25°C |
| Тип монтажа | THT (volume mounting) |
| Компонент | МП7Ш |
| Ток AC | Active: 0.5A max; Inductive: 0.25A max |
| Current dc | Active: 0.5A max, 5e-4A min; Inductive: 0.25A max |
| Размеры | Ширина: 6.5 mm ±0.2; Высота: 5.2 mm max; Длина: 12.8 mm max |
| Напряжение AC | 220V |
| Напряжение DC | Max: 30V; Min: 0.5V |
| Шаг выводов | 5.1 mm ±0.1 |
| Reverse force | 0.29 N min |
| Operating time | Reception 1: 0.01s max; Reception 5: 0.02s max |
| Working travel | Reception 1: 0.12-0.35 mm; Reception 5: 0.12-0.3 mm |
| Число полюсов | 1 |
| Рабочее усилие | Reception 1: 0.98-2.45 N; Reception 5: 0.98-2.25 N |
| Power ac active | 75VA |
| Power dc active | 15W |
| Доп. примечания | Reception categories: 1 and 5. Includes variants МП7 and МП7В. |
| Guarantee period | Reception 1: 15 years; Reception 5: 20 years |
| Циклы переключения | 7500-10000 cycles |
| Additional travel | 0.16 mm min |
| Электрическая прочность | Reception 1: 750 Vrms; Reception 5: 900 Vrms |
| Сопр. контакта | 0.05 Ohm max |
| Differential travel | Reception 1: 0.15 mm max; Reception 5: 0.08 mm max |
| Сопр. изоляции | 1000 MOhm min |
| Guaranteed operating life | Reception 1: 10000 h; Reception 5: 5000 h |
| Диап. раб. темп. | -60°C to +100°C |
| Приводной элемент | кнопка |
