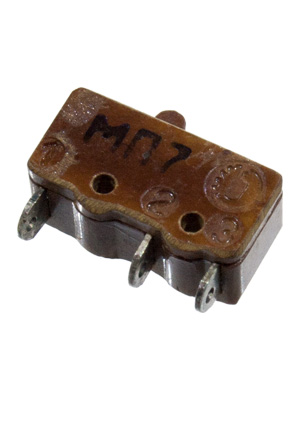

МП7, микропереключатель, (90-93 г.)
У поставщика
ПроизводительАО Кузбассрадио
У поставщиков
120 шт.
Норм. уп.: 20
Цены поставщиков
Склад 12
В наличии:120 шт
Срок поставки: до недели
Норм. уп.: 20
Минимальная партия: 200 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 258,75 |
| от 20 | 185,27 |
| от 200 | 142,30 |
Описание
Микропереключатель МП7 от АО Кузбассрадио — компактный компонент для коммутации цепей. Работает с напряжением до 220 В переменного или 30 В постоянного тока, выдерживает нагрузку до 0,5 А. Корпус размером примерно 12,8×10,8×6,5 мм предназначен для объемного монтажа на плату. Применяется в промышленной автоматике и бытовой технике.
Технические характеристики
| Масса | 0.8 g |
| Влажность | В: 98% at 35°C; УХЛ: 98% at 25°C |
| Тип монтажа | THT (volume mounting) |
| Размеры | approx 12.8 mm x 10.8 mm x 6.5 mm (max), with 3 mounting holes |
| Типы нагрузок | active, inductive |
| Pole throw | SPST (single pole single break) |
| Actuation time | Acceptance 1: 0.01 s; Acceptance 5: 0.02 s |
| Working travel | Acceptance 1: 0.12-0.35 mm; Acceptance 5: 0.12-0.3 mm |
| Ac current range | 0.5 mA - 0.5 A |
| Ac voltage range | 0.5-220 V RMS |
| Dc current range | 0.5 mA - 0.5 A |
| Dc voltage range | 0.5-30 V |
| Guarantee period | Acceptance 1: 15 years; Acceptance 5: 20 years |
| Циклы переключения | 7500-10000 cycles |
| Additional travel | 0.16 mm min |
| Сопр. контакта | 0.05 Ohm |
| Ac power max active | 75 VA |
| Dc power max active | 15 W |
| Differential travel | Acceptance 1: 0.15 mm max; Acceptance 5: 0.08 mm max |
| Electrical strength | Acceptance 1: 750 V RMS; Acceptance 5: 900 V RMS |
| Сопр. изоляции | 1000 MOhm |
| Direct actuation force | Acceptance 1: 0.98-2.45 N; Acceptance 5: 0.98-2.25 N |
| Reverse actuation force | 0.29 N min |
| Ac current max inductive | 0.25 A |
| Dc current max inductive | 0.25 A |
| Guaranteed operation life | Acceptance 1: 10000 h; Acceptance 5: 5000 h |
| Operating temperature low | -60 °C |
| Operating temperature high | 100 °C |
| Приводной элемент | кнопка |
