Выпрямитель интеллектуальный с быстрым отключением без вспомогательной обмотки
У поставщика
ПроизводительMPS
КатегорияМикросхемы
У поставщиков
669 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:669 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 22 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 32,98 |
| от 36 | 32,07 |
| от 72 | 30,85 |
| от 143 | 29,22 |
| от 285 | 27,53 |
Описание

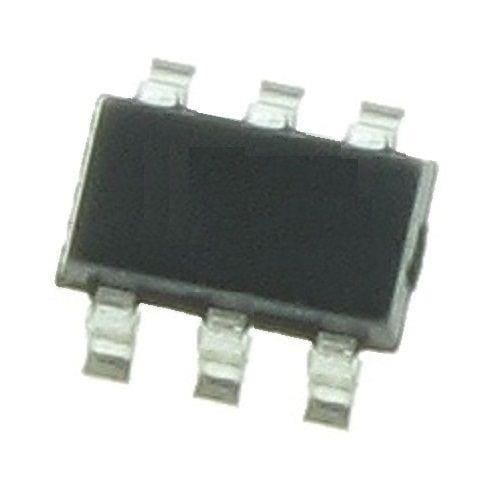

MP6908AGJ-Z — интеллектуальный выпрямитель от MPS с быстрым отключением. Работает без вспомогательной обмотки, выпускается в компактном корпусе TSOT23-6. Подходит для импульсных источников питания и AC/DC-преобразователей в промышленной и бытовой электронике.
Технические характеристики
| Корпус | TSOT23-6 |
| Особенности | Supports DCM, CCM, Quasi-Resonant Operations and Active Clamp Flyback, Supports up to 600kHz Switching Frequency, Wide Output Range down to 0V, No Short Circuit Current Flows through Body Diode, No Need for Auxiliary Winding for High-Side or Low-Side Rectification, Ringing Detection Prevents False Turn-On during DCM and Quasi-Resonant Operations, Works with Standard and Logic Level SR MOSFETs, Compatible with Energy Star Standards, ~30ns Fast Turn-Off and Turn-On Delay, ~100µA Quiescent Current, Supports both High-Side and Low-Side Rectification |
| Тип монтажа | SMD |
| Описание | Fast Turn-Off Intelligent Rectifier with No Need for Auxiliary Winding |
| Артикул | MP6908AGJ-Z |
| Top marking | BHJ |
| Применение | USB PD Quick Chargers, Adaptors, Flyback Power Supplies with Very Low and/or Variable Output Voltage |
| Тепловое сопротивление | Theta ja: 220 °C/W; Theta jc: 110 °C/W |
| Absolute max ratings | Vd to vss: -1V to +180V; Vg to vss: -0.3V to +14V; Hvc to vss: -1V to +180V; Vdd to vss: -0.3V to +14V; Slew to vss: -0.3V to +6.5V; Темп. хранения: -55°C to +150°C; Темп. перехода: 150°C; Lead temperature solder: 260°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Электрические характеристики | Gate driver: Vg low: Max: 0.02V; Typ: 0.01V; Condition: ILOAD=10mA; Vg high: Typ: 4.9V; Condition: ILOAD=0mA; Max sink current: 3A; Max source current: 0.5A; Pull down impedance: Max: 2Ω; Typ: 1Ω; Control circuitry: Задержка включения: Max: 50ns; Typ: 30ns; Condition: CLOAD=2.2nF; Задержка выключения: Max: 45ns; Typ: 25ns; Condition: CLOAD=2.2nF; Turn on blanking time: Max: 0.66µs; Min: 0.35µs; Typ: 0.45µs; Condition: CLOAD=2.2nF; Turn on threshold vds: Max: -57mV; Min: -115mV; Typ: -86mV; Turn off propagation delay: 15ns; Turn off blanking threshold vds: Max: 3V; Min: 2V; Typ: 2.5V; Turn off threshold vss minus vd: Max: 12mV; Min: -6mV; Typ: 3mV; Turn on slew rate detection timer: Max: 115ns; Min: 65ns; Typ: 90ns; Condition: RSLEW=400kΩ; Forward regulation voltage vss minus vd: Max: 55mV; Min: 25mV; Typ: 40mV; Turn off threshold during minimum on time vds: Max: 2.1V; Min: 1.3V; Typ: 1.8V; Supply management: Vdd uvlo rising: Max: 3.95V; Min: 3.55V; Typ: 3.75V; Ток отключения: Max: 100µA; Condition: VDD=UVLO-0.1V; Рабочий ток: Max 1: 2.9mA; Max 2: 1.72mA; Typ 1: 3.5mA; Typ 2: 2.1mA; Condition 1: VDD=9V, CLOAD=2.2nF, FSW=100kHz; Condition 2: VDD=5V, CLOAD=2.2nF, FSW=100kHz; Ток покоя: Max: 130µA; Typ: 100µA; Condition: VDD=5V; Vdd uvlo hysteresis: Max: 0.3V; Min: 0.1V; Typ: 0.2V; Vdd regulation voltage: Max 1: 9.5V; Max 2: 5.4V; Min 1: 8.5V; Min 2: 4.6V; Typ 1: 9V; Typ 2: 5V; Condition 1: VD=12V, HVC=12V; Condition 2: HVC=3V, VD=12V; Vdd max charging current: Max 1: 110mA; Max 2: 60mA; Min 1: 35mA; Min 2: 20mA; Typ 1: 70mA; Typ 2: 40mA; Condition 1: VDD=7V, HVC=40V; Condition 2: VDD=4V, VD=30V |
| Описание (англ.) | Fast Turn-Off Intelligent Rectifier with No Need for Auxiliary Winding |
| Recommended operation conditions | Vdd to vss: 4V to 13V; Vd hvc to vss: -1V to +150V; Макс. темп. перехода: 125°C |
