DC/DC преобразователь напряжения (Step-Down) 24В/1.2А, 1.4МГц
У поставщика
ПроизводительMPS
КатегорияDC-DC Преобразователи
У поставщиков
3 532 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:3 532 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 22 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 32,56 |
| от 62 | 29,64 |
| от 124 | 27,24 |
| от 247 | 25,44 |
| от 493 | 24,08 |
Описание

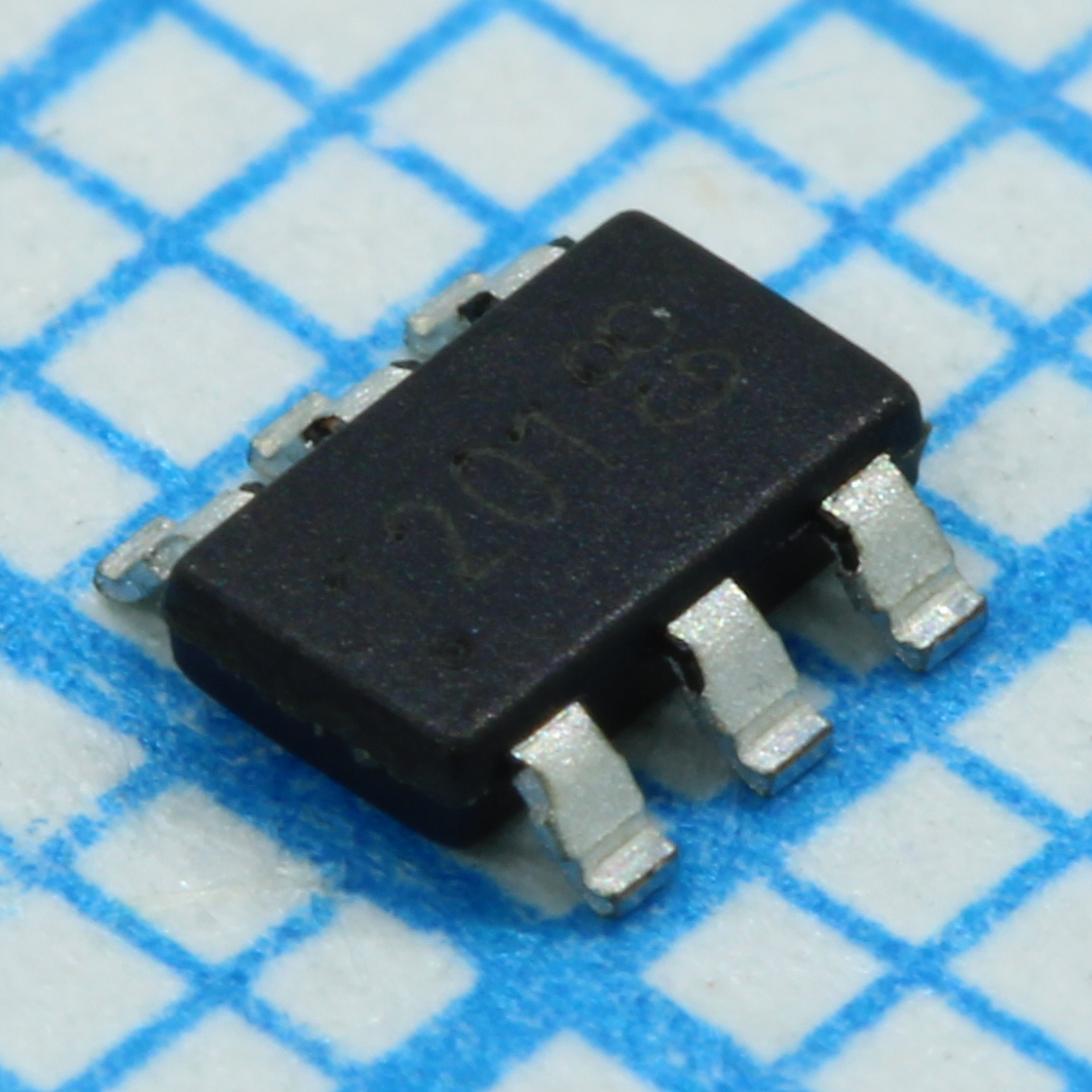

Микросхема DC/DC понижающего преобразователя (Step-Down) от MPS. Работает при входном напряжении до 24 В и обеспечивает выходной ток до 1,2 А при частоте переключения 1,4 МГц. Выполнена в компактном корпусе TSOT23-6. Подходит для питания в промышленной автоматике и бытовой электронике.
Технические характеристики
| Вывод 1 | BST |
| Вывод 2 | GND |
| Вывод 3 | FB |
| Вывод 4 | EN |
| Вывод 5 | IN |
| Вывод 6 | SW |
| Корпус | TSOT23-6 |
| Тип монтажа | SMD |
| Кол-во выводов | 6 |
| Описание | 1.2A, 24V, 1.4MHz Step-Down Converter in a TSOT23-6 |
| Артикул | MP2359DJ-LF-Z |
| Top marking | F8 |
| Ограничение тока | 1.8A |
| Лента и катушка | Да |
| Макс. КПД | 92% |
| Соотв. RoHS | Да |
| Мин. время включения | 100ns |
| Uvlo hysteresis | 150mV |
| Evaluation board | EV2359DJ-00B |
| Feedback current | 0.1μA |
| Lead temperature | 260°C |
| Ток отключения | 0.1μA |
| Тепловая защита | 150°C |
| Макс. вх. напр. | 24V |
| Мин. входное напряжение | 4.5V |
| Ток покоя | 0.8mA |
| Recommended diode | B230A |
| Foldback frequency | 460kHz |
| Макс. коэффициент заполнения | 87% |
| Макс. выходное напряжение | 15V |
| Мин. вых. напряжение | 0.81V |
| Package alternative | SOT23-6 |
| Пиковый выходной ток | 1.2A |
| Частота перекл. | 1.4MHz |
| En input current low | 0.1μA |
| En input low voltage | 0.4V |
| Feedback voltage max | 0.830V |
| Feedback voltage min | 0.790V |
| Feedback voltage typ | 0.810V |
| Max en input current | 300μA |
| Recommended inductor | 4.7µH |
| En input current high | 2.1μA |
| En input high voltage | 1.2V |
| Switch leakage current | 10μA |
| Bs voltage absolute max | VSW + 6V |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Sw voltage absolute max | 27V |
| Макс. частота переключения | 1.7MHz |
| Мин. частота переключения | 1.2MHz |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 150°C |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Uvlo threshold rising max | 3.1V |
| Uvlo threshold rising min | 2.5V |
| Uvlo threshold rising typ | 2.8V |
| Evaluation board dimensions | 2.1" x 1.9" x 0.4" |
| Рек. входной конденсатор | 10µF |
| Абс. макс. напряжение питания | 26V |
| Рек. выходной конденсатор | 22µF |
| Описание (англ.) | 1.2A, 24V, 1.4MHz Step-Down Converter in a TSOT23-6 |
| Thermal resistance ja sot23 6 | 220°C/W |
| Thermal resistance jc sot23 6 | 110°C/W |
| Thermal resistance ja tsot23 6 | 220°C/W |
| Thermal resistance jc tsot23 6 | 110°C/W |
| Other pins voltage absolute max | -0.3V to +6V |
| Recommended bootstrap capacitor | 10nF |
| Internal mosfet switch resistance | 0.35Ω |
| Continuous power dissipation sot23 6 | 0.568W |
| Continuous power dissipation tsot23 6 | 0.568W |
