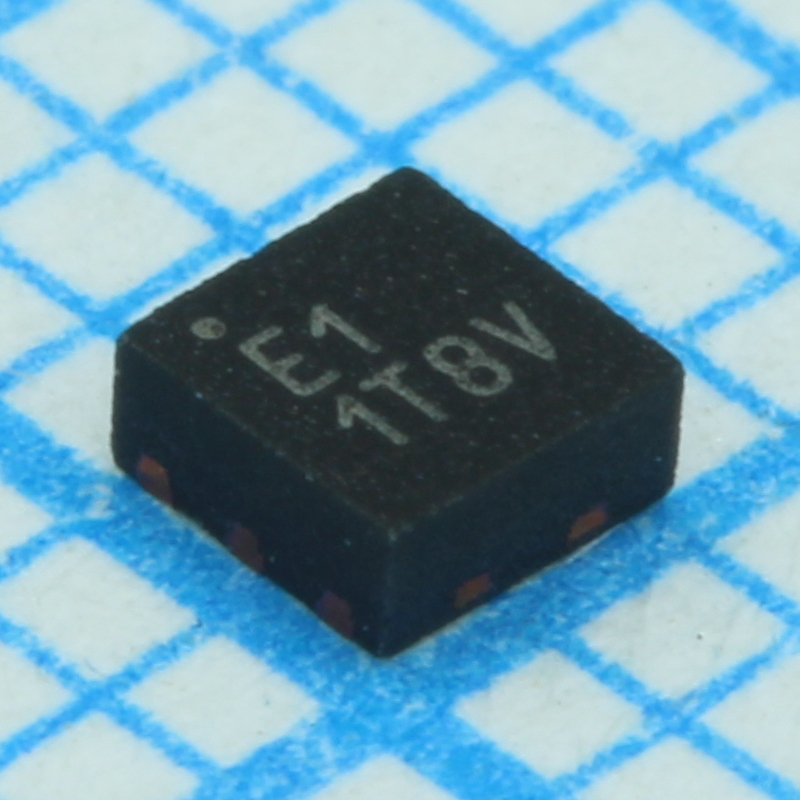

Преобразователь постоянного тока понижающий 4.5В...24В 11-Pin QFN лента на катушке
У поставщика
ПроизводительMPS
КатегорияМикросхемы
У поставщиков
129 шт.
Норм. уп.: 5000
Цены поставщиков
Склад 13
В наличии:129 шт
Срок поставки: до недели
Норм. уп.: 5000
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 36,64 |
| от 19 | 35,58 |
| от 38 | 34,10 |
| от 76 | 31,96 |
| от 152 | 29,53 |
Описание
Микросхема понижающего преобразователя постоянного тока от MPS. Работает при входном напряжении от 4,5 до 24 В, выпускается в компактном корпусе QFN11 (3x3 мм). Подходит для использования в промышленной автоматике и бытовой электронике.
Технические характеристики
| Корпус | QFN-11 (2mmx2mm) |
| Тип монтажа | SMD |
| Кол-во выводов | 11 |
| Уровень MSL | 1 |
| Power good | Да |
| Артикул | MP2329CGG-Z |
| Защиты | OCP, OVP, UVP, Thermal shutdown with auto-retry |
| Top marking | HB |
| Применение | Security cameras, Portable devices, XDSL devices, Digital set-top boxes, Flat-panel televisions and monitors, General purposes |
| Low side ron | 12mΩ |
| Корпус | QFN11-(3x3) |
| High side ron | 36mΩ |
| Тип компонента | synchronous step-down buck converter |
| Метод управления | Adaptive constant-on-time (COT) with DC auto-tune loop |
| Esd rating cdm | 2kV |
| Рейтинг ЭСР HBM | 1.8kV |
| Operation mode | Forced Continuous Conduction Mode (CCM) |
| Vcc ldo output | 3.3V internal LDO |
| Lead temperature | 260°C |
| Output discharge | Да |
| Ток отключения | 2μA typ |
| Макс. вх. напр. | 24V |
| Мин. входное напряжение | 4.5V |
| Ток покоя | 105μA typ, 145μA max |
| Размеры упаковки | 2mm x 2mm |
| Internal soft start | Да |
| Пиковый выходной ток | 7.5A |
| Частота перекл. | 700kHz fixed |
| Диап. вых. напр. | 0.6V to 13V |
| Макс. рассеиваемая мощность | 3.6W at TA=25°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Bst voltage absolute max | V_SW+4.5V |
| Макс. темп. перехода | 150°C |
| Vcc decoupling capacitor | 1μF min ceramic X7R or X5R |
| Output current continuous | 6.5A |
| Диап. темп. хр. | -65°C to +150°C |
| Reference voltage accuracy | 1% |
| Recommended inductor series | MPL-AL6050 |
| Абс. макс. напряжение питания | 26V |
| Описание (англ.) | DC-DC Single Step Down 4.5V to 24V 11-Pin QFN T/R |
| Low side valley current limit | 6A min, 7.5A typ, 9A max |
| Switch voltage dc absolute max | -1V to VIN+0.3V |
| Other pins voltage absolute max | -0.3V to 4.5V |
| Switch voltage 25ns absolute max | -3.6V to VIN+4V |
| Диапазон темп. перехода | -40°C to +125°C |
| Thermal resistance junction case ev board | 9°C/W |
| Thermal resistance junction case jesd51 7 | 16°C/W |
| Thermal resistance junction ambient ev board | 34°C/W |
| Thermal resistance junction ambient jesd51 7 | 80°C/W |
