Регулируемый стабилизатор с низким падением напряжения положительной полярности
У поставщика
ПроизводительMPS
КатегорияМикросхемы
У поставщиков
387 шт.
Норм. уп.: 5000
Цены поставщиков
Склад 13
В наличии:387 шт
Срок поставки: до недели
Норм. уп.: 5000
Минимальная партия: 26 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 28,53 |
| от 24 | 27,60 |
| от 48 | 26,29 |
| от 96 | 24,46 |
| от 192 | 22,54 |
Описание

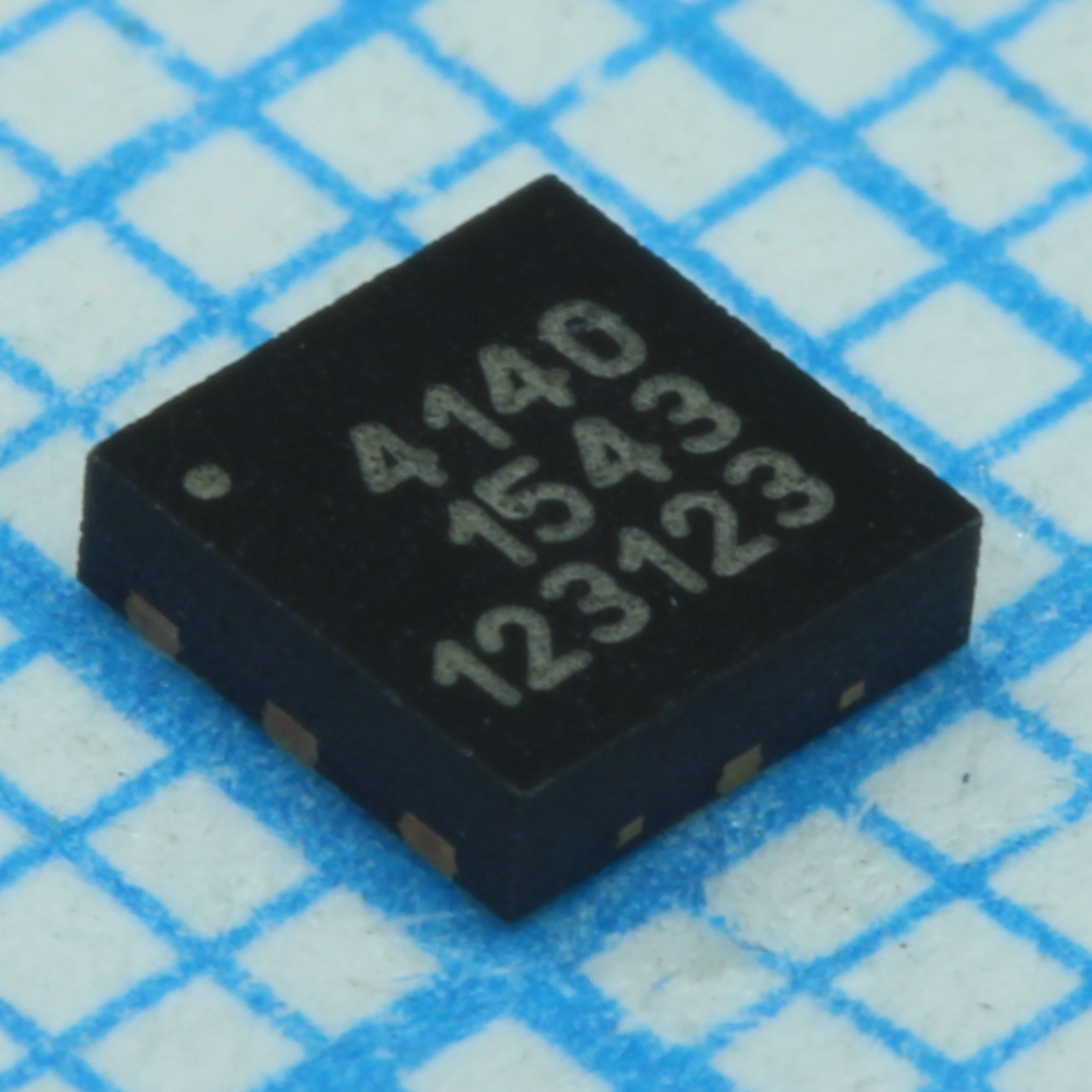

MP2013AGQ-Z от MPS — это регулируемый стабилизатор с низким падением напряжения (LDO) положительной полярности. Выполнен в компактном корпусе QFN8 (3x3 мм) и поставляется на ленте в катушке. Подходит для использования в портативной и промышленной электронике, где требуется точное и стабильное питание.
Технические характеристики
| ESD (мм) | 200V |
| ЭСР HBM | 2kV |
| Корпус | QFN8 |
| Тип монтажа | SMD |
| Размер корпуса | 3mmx3mm |
| Корпус | QFN8-(3 x3) |
| Вых. ток | 150mA |
| Падение напряжения | 620mV at 150mA |
| Точность выхода | ±2% |
| Lead temperature | 260°C |
| Тепловая защита | Да |
| Макс. ток ограничения | 400mA |
| Мин. ток ограничения | 180mA |
| Current limit typ | 270mA |
| Макс. вх. напр. | 40V |
| Мин. входное напряжение | 2.5V |
| Adjustable version | Да |
| Макс. выходное напряжение | 15V |
| Мин. вых. напряжение | 1.215V |
| Мин. выходной конденсатор | 0.47µF |
| Output capacitor typ | 1µF |
| Макс. ток отключения | 9µA |
| Shutdown current typ | 3µA |
| Макс. рассеиваемая мощность | 2.08W (at 25°C) |
| Макс. ток покоя | 9µA (0-1mA load) |
| Ток покоя тип. | 3.3µA (0-1mA load) |
| Тепловое сопротивление JA | 48°C/W |
| Тепловое сопротивление JC | 11°C/W |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -40°C |
| Описание (англ.) | ADJUSTABLE POSITIVE SINGLE OUTPUT LDO REGULATOR |
