AC-DC преобразователь неизолированный до 400 мА TSOT-23-5
У поставщика
ПроизводительMPS
КатегорияМикросхемы
У поставщиков
285 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:285 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 38,21 |
| от 19 | 37,13 |
| от 37 | 35,62 |
| от 73 | 33,42 |
| от 146 | 30,90 |
Описание

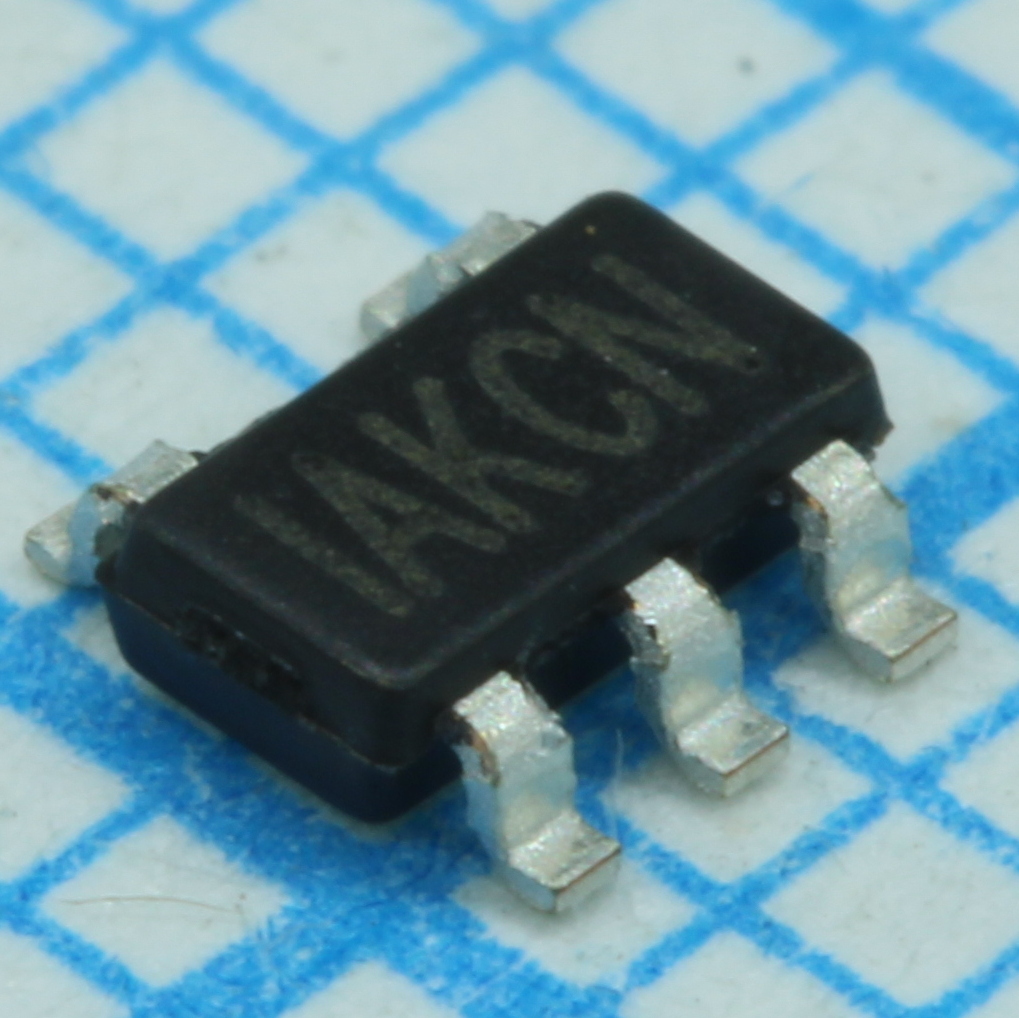

MP174GJ-Z — это неизолированный AC-DC преобразователь от MPS. Микросхема рассчитана на выходной ток до 400 мА и выдерживает напряжение до 700 В, выпускается в компактном корпусе TSOT-23-5. Подходит для питания в бытовой электронике и LED-освещении.
Технические характеристики
| Корпус | TSOT23-5 |
| Тип монтажа | SMD |
| Без свинца | Да |
| Описание | Non-Isolated Off-Line Regulator |
| Артикул | MP174GJ-Z |
| Без галогенов | Да |
| Корпус | TSOT23-5 |
| Scp threshold | Min: 750mA; Typ: 900mA |
| Olp delay time | Typ: 220ms; Condition: 28kHz |
| Соотв. RoHS | Да |
| Maximum on time | Max: 31μs; Min: 19μs; Typ: 24μs |
| Minimum off time | Max: 15μs; Min: 9.5μs; Typ: 12μs |
| Макс. вых. мощность | 5W |
| Topology support | Buck, Buck-Boost, Boost, Flyback |
| Напряжение пробоя | 700V |
| On resistance 25c | Max: 17Ω; Min: 13.5Ω |
| On resistance 125c | Max: 25Ω; Typ: 21Ω |
| Макс. вых. ток | 400mA |
| Peak current limit | Max: 720mA; Min: 600mA; Typ: 660mA |
| Vcc stop threshold | Max: 3.6V; Min: 3V; Typ: 3.4V |
| Vcc operating range | 5.3V to 5.6V |
| ESD HBM | 2.0kV |
| Drain leakage current | Min: 10μA; Typ: 17μA; Condition: VCC=5.8V, Vdrain=400V |
| Leading edge blanking | 350ns |
| Output current max ccm | 400mA |
| Output current max dcm | 250mA |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -60°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. напряжение сток-исток | 700V |
| Esd charged device model | 1.5kV |
| Макс. темп. перехода | 150°C |
| Vcc regulator hysteresis | Min: 130mV; Typ: 250mV |
| Leading edge blanking scp | 180ns |
| Потр. без нагр. | 30mW |
| Feedback turn on threshold | Max: 2.65V; Min: 2.45V; Typ: 2.55V |
| Thermal shutdown threshold | 150°C |
| Vcc regulator on threshold | Max: 5.7V; Min: 5.1V; Typ: 5.3V |
| Тип. частота переключ. | 28kHz |
| Vcc regulator off threshold | Max: 6V; Min: 5.4V; Typ: 5.6V |
| Vcc protection end threshold | Min: 2.4V; Typ: 2.8V |
| Описание (англ.) | MP174 Series 700 V Surface Mount Non-Isolated Off-Line Regulator - TSOT-23-5 |
| Open loop detection threshold | Max: 0.6V; Min: 0.4V; Typ: 0.5V |
| Olp feedback trigger threshold | Max: 1.8V; Min: 1.6V; Typ: 1.7V |
| Continuous power dissipation max | 1W |
| Тепловое сопр. переход-корпус | 55°C/W |
| Internal ic consumption latch off | Min: 16μA; Typ: 24μA; Condition: VCC=5.3V |
| Internal ic consumption switching | Typ: 720μA; Condition: 28kHz, D=67.8% |
| Internal regulator supply current | Max: 6mA; Min: 2.2mA; Typ: 4.1mA; Condition: VCC=4V, Vdrain=100V |
| Макс. темп. перехода | 125°C |
| Мин. темп. перехода | -40°C |
| Тепловое сопротивление переход-среда | 100°C/W |
| Internal ic consumption no switching | Typ: 200μA |
| Thermal shutdown recovery hysteresis | 30°C |
