Документация

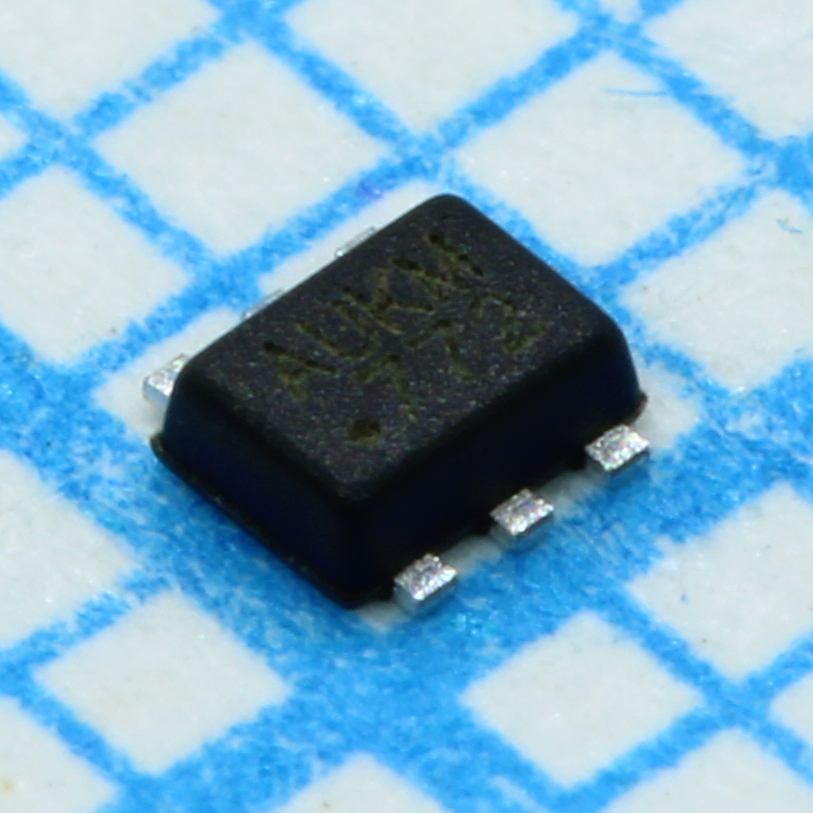

Преобразователь постоянного тока понижающий 2.3В...5.5В 6-Pin SOT-563 лента на катушке
У поставщика
ПроизводительMPS
КатегорияDC-DC Преобразователи
У поставщиков
1 820 шт.
Норм. уп.: 5000
Цены поставщиков
Склад 13
В наличии:1 820 шт
Срок поставки: до недели
Норм. уп.: 5000
Минимальная партия: 32 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 22,05 |
| от 98 | 19,81 |
| от 196 | 17,96 |
| от 392 | 16,56 |
| от 783 | 15,51 |
Описание
MP1601AGTF-Z — понижающий DC-DC преобразователь от MPS. Работает при входном напряжении от 2,3 до 5,5 В, выпускается в компактном корпусе TSOT23-6. Подходит для компактных устройств с батарейным питанием и портативной электроники.
Технические характеристики
| Корпус | TSOT23-6 |
| Тип монтажа | SMD |
| Без свинца | Да |
| Кол-во выводов | 6 |
| Описание | 1A Synchronous Step-down Converter with Forced CCM Mode |
| Артикул | MP1601AGTF-Z |
| Top marking | AUK |
| Без галогенов | Да |
| Соотв. RoHS | Да |
| Мин. время включения | 60ns |
| Время мягкого пуска | 0.5ms |
| Uvlo hysteresis | 150mV |
| Lead temperature | 260°C |
| Minimum off time | 60ns |
| Тепловая защита | 160°C |
| Макс. вх. напр. | 5.5V |
| Мин. входное напряжение | 2.3V |
| Макс. вых. ток | 1A |
| Мин. вых. напряжение | 0.6V |
| Тепловой гистерезис | 30°C |
| N fet on resistance | 120mΩ |
| P fet on resistance | 160mΩ |
| Частота перекл. | 2.2MHz |
| Feedback current max | 100nA |
| Feedback voltage max | 606mV |
| Feedback voltage min | 594mV |
| Feedback voltage typ | 600mV |
| Uvlo threshold rising | 2.25V |
| En input current vin0v | 0μA |
| En input current vin2v | 1.2μA |
| On time vin5v vout1 2v | 110ns |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Sw voltage absolute max | 6V |
| Sw voltage absolute min | -0.3V |
| Макс. частота переключения | 2200kHz |
| Мин. частота переключения | 2200kHz |
| Тип упаковки | Tape and Reel (лента в катушке) |
| En logic low voltage max | 0.4V |
| On time vin3 6v vout1 2v | 150ns |
| P fet peak current limit | 2A |
| Supply current quiescent | 0.5mA |
| En logic high voltage min | 1.2V |
| Output discharge resistor | 1kΩ |
| Регулируемое вых. напр. | 0.6V |
| N fet valley current limit | 1.2A |
| All other pins absolute max | 6V |
| All other pins absolute min | -0.3V |
| Supply current shutdown max | 1μA |
| Абс. макс. напряжение питания | 6V |
| Описание (англ.) | DC-DC Single Step Down 2.3V to 5.5V 6-Pin SOT-563 T/R |
| Feedback voltage over temp max | 612mV |
| Feedback voltage over temp min | 588mV |
| Junction temperature absolute max | 150°C |
| Continuous power dissipation ta25c | 1W |
| Макс. темп. перехода | +125°C |
| Мин. темп. перехода | -40°C |
| Тепл. сопр. переход-корпус | 60°C/W |
| Термосопротивление переход-среда | 130°C/W |
