DC/DC преобразователь напряжения (Step-Up) 18В/0.2А, 1.3МГц
У поставщика
ПроизводительMPS
КатегорияDC-DC Преобразователи
У поставщиков
622 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:622 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 50 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 14,33 |
| от 47 | 13,60 |
| от 93 | 12,68 |
| от 186 | 11,59 |
| от 372 | 10,60 |
Описание
DC/DC повышающий преобразователь напряжения от MPS. Работает на частоте 1,3 МГц, выходное напряжение до 18 В при токе 0,2 А. Выполнен в компактном корпусе TSOT-23-5. Подходит для портативной электроники и устройств с батарейным питанием.
Технические характеристики
| Корпус | TSOT23-5 |
| Тип монтажа | SMD |
| Кол-во выводов | 5 |
| Описание | 1.3MHz, 18V Step-Up Converter |

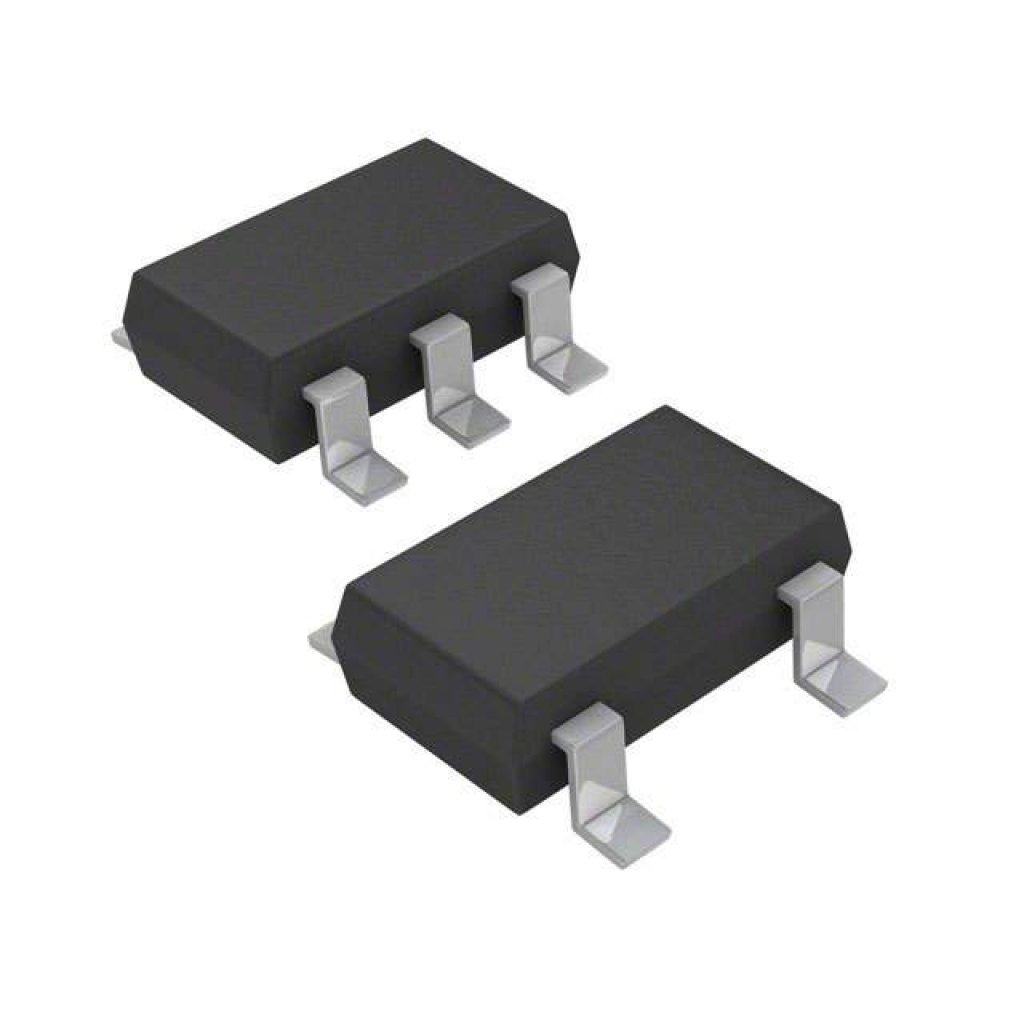

| Артикул | MP1540DJ-LF-Z |
| En hysteresis | 100mV |
| Время мягкого пуска | 120µs |
| Uvlo hysteresis | 92mV |
| En threshold max | 1.6V |
| En threshold min | 1.0V |
| En threshold typ | 1.3V |
| Sw current limit | 1.9A |
| Sw on resistance | 0.65Ω |
| Тепловая защита | 160°C |
| Uvlo voltage max | 2.45V |
| Uvlo voltage min | 2.25V |
| Макс. вх. напр. | 6V |
| Мин. входное напряжение | 2.5V |
| Макс. вых. ток | 200mA |
| Макс. выходное напряжение | 18V |
| Мин. вых. напряжение | 3V |
| Sw leakage current | 1µA |
| Sw pin voltage max | 20V |
| Sw pin voltage min | -0.3V |
| En threshold vin 2v5 | 1.1V |
| Feedback voltage max | 1.29V |
| Feedback voltage min | 1.21V |
| Feedback voltage typ | 1.25V |
| Макс. темп. вывода | 260°C |
| En input bias current | 1µA |
| Входное напряжение тип. | 5V |
| Тепловое сопротивление JA | 220°C/W |
| Тепловое сопротивление JC | 110°C/W |
| Maximum duty cycle min | 80% |
| Maximum duty cycle typ | 85% |
| Other pins voltage max | 6.5V |
| Other pins voltage min | -0.3V |
| Типовой выходной ток | 200mA |
| Типовое выходное напряжение | 12V |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Макс. частота переключения | 1.6MHz |
| Мин. частота переключения | 1.0MHz |
| Типовая частота переключения | 1.3MHz |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 150°C |
| Soft start step interval | 40µs |
| Fb input bias current min | -100nA |
| Fb input bias current typ | -30nA |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Supply current shutdown max | 1µA |
| Supply current shutdown typ | 0.1µA |
| Макс. ток покоя | 850µA |
| Supply current quiescent typ | 635µA |
| Описание (англ.) | DC / DC voltage converter (Step-Up) Vin-18V/0.2A, Fmax=1.3MHz |
