Документация

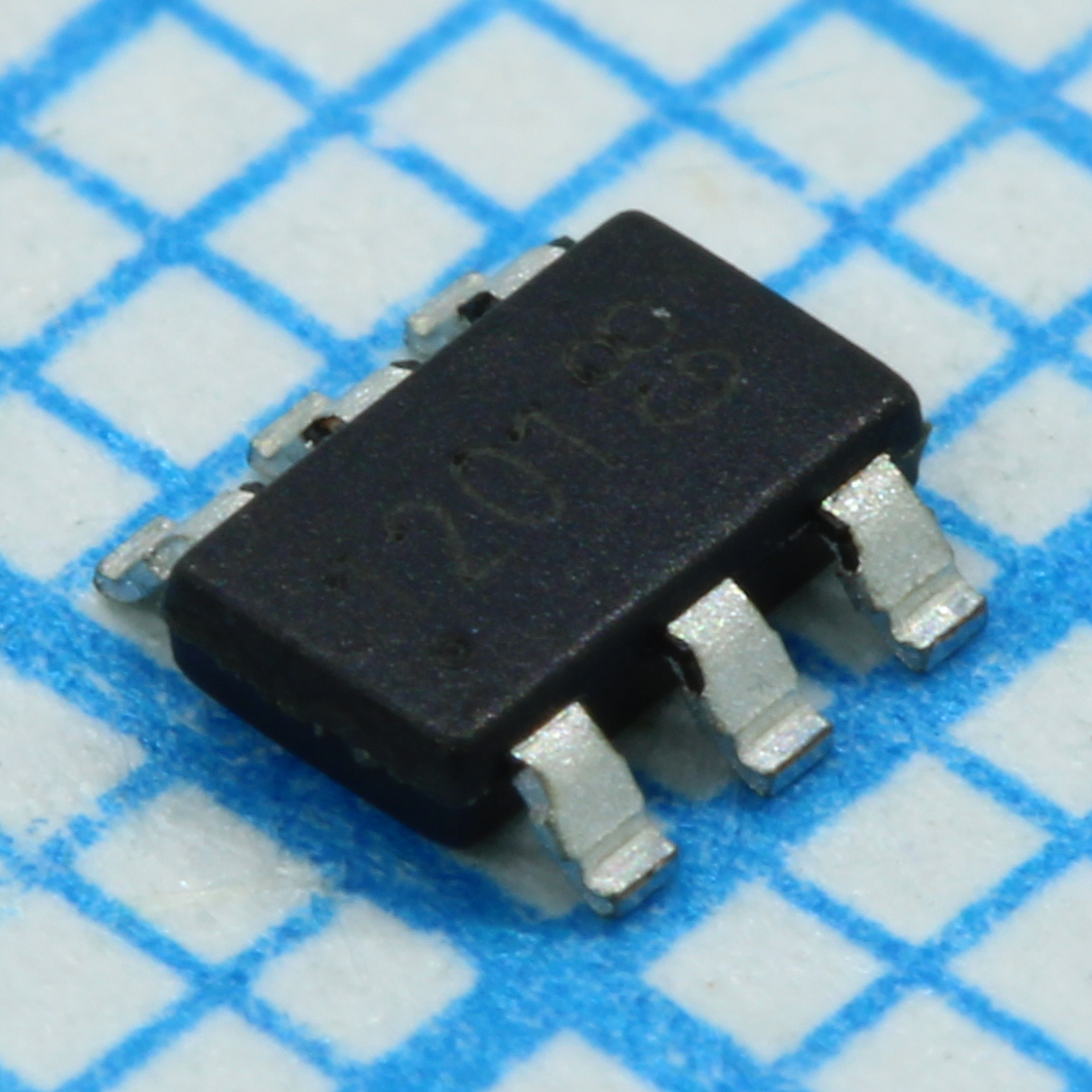

DC/DC преобразователь напряжения (Step-Down) 16В/2А, 580кГц
У поставщика
ПроизводительMPS
КатегорияDC-DC Преобразователи
У поставщиков
1 470 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:1 470 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 34 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 21,30 |
| от 99 | 19,14 |
| от 198 | 17,35 |
| от 395 | 15,99 |
| от 790 | 14,98 |
Описание
Микросхема DC/DC понижающего преобразователя от MPS. Работает при входном напряжении до 16 В и обеспечивает ток до 2 А с частотой переключения 580 кГц. Выполнена в компактном корпусе TSOT23-6. Подходит для питания в портативных устройствах и промышленной автоматике.
Технические характеристики
| RoHS | Да |
| Корпус | TSOT23-6 |
| Тип монтажа | SMD |
| Без свинца | Да |
| Кол-во выводов | 6 |
| Описание | High-Efficiency, 2A, 16V, 500kHz Synchronous Step-Down Converter |
| Артикул | MP1470GJ-Z |
| Top marking | ADJ |
| Switch leakage | 1µA |
| Мин. время включения | 90ns |
| Uvlo hysteresis | 340mV |
| En input current | 1.6µA |
| Lead temperature | 260°C |
| Ток отключения | 1µA |
| Тепловая защита | 150°C |
| Мин. ток ограничения | 3A |
| Current limit typ | 3.7A |
| Макс. вх. напр. | 16V |
| Мин. входное напряжение | 4.7V |
| Рассеиваемая мощность | 1.25W |
| Ток покоя | 0.83mA |
| Soft start period | 1ms |
| Макс. коэффициент заполнения | 92% |
| Макс. выходное напряжение | 0.9V * VIN |
| Мин. вых. напряжение | 0.8V |
| Тепловой гистерезис | 20°C |
| Частота перекл. | 500kHz |
| Feedback voltage max | 824mV |
| Feedback voltage min | 776mV |
| Feedback voltage typ | 800mV |
| Примечание | (ADJ) |
| En rising threshold max | 1.6V |
| En rising threshold min | 1.4V |
| En rising threshold typ | 1.5V |
| Hs switch on resistance | 163mΩ |
| Ls switch on resistance | 86mΩ |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Макс. частота переключения | 580kHz |
| Мин. частота переключения | 400kHz |
| Тип упаковки | Tape and Reel (лента в катушке) |
| En falling threshold max | 1.41V |
| En falling threshold min | 1.23V |
| En falling threshold typ | 1.32V |
| Output current continuous | 2A |
| Uvlo rising threshold max | 4.55V |
| Uvlo rising threshold min | 3.85V |
| Uvlo rising threshold typ | 4.2V |
| Описание (англ.) | MP1470 Series 16 V 2 A 580 kHz Synchronous Step-Down Converter - TSOT-23-6 |
| Макс. темп. перехода | +125°C |
| Мин. темп. перехода | -40°C |
| Тепл. сопр. переход-корпус | 55°C/W |
| Термосопротивление переход-среда | 100°C/W |
