Сердечник кольцевой, из Мо-пермаллоя
У поставщика
ПроизводительНева-Феррит
У поставщиков
236 шт.
Норм. уп.: 588
Цены поставщиков
Склад 13
В наличии:236 шт
Срок поставки: до недели
Норм. уп.: 588
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 155,35 |
| от 15 | 145,18 |
| от 29 | 136,88 |
| от 57 | 130,71 |
| от 114 | 126,11 |
Описание

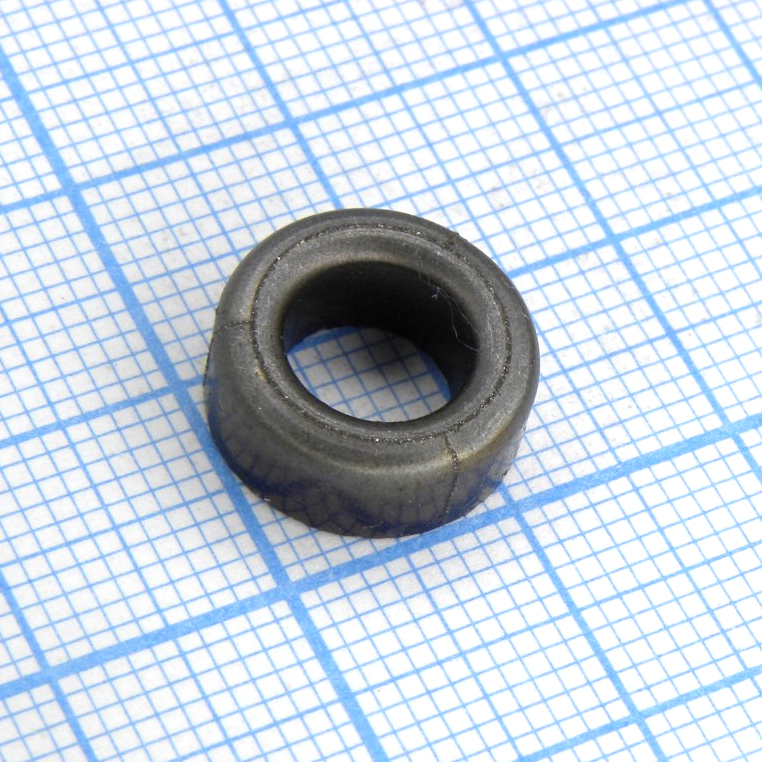

Сердечник кольцевой МП140-4 КП13*7*5 производства «Нева-Феррит» выполнен из молибденового пермаллоя. Материал обеспечивает высокую магнитную проницаемость и стабильность параметров в широком диапазоне частот. Компонент предназначен для работы в импульсных трансформаторах, дросселях и фильтрах помех.
Технические характеристики
| Тип | кольцевой сердечник (toroidal core) |
| Высота | 5 mm |
| Материал | Мо-пермаллой (Mo-permalloy) |
| Тип монтажа | THT |
| Артикул | МП140-4 КП13×7×5 |
| Внутренний диаметр | 7 mm |
| Внешний диаметр | 13 mm |
| Critical frequency | 0.1 MHz |
| Примечание | "1" |
| Static coercive force | 100 A/m |
| Год выпуска | 2023 |
| Тип упаковки | Bulk (россыпь) |
| Initial magnetic permeability | 140±14 |
| Loss tangent at 1MHz 7A per m | 51.5 |
| Magnetic permeability interval | 0.4 |
| Loss tangent at 100kHz 2A per m | 48.5 |
| Loss tangent at 30kHz 24A per m | 20 |
| Coercive force by induction ratio | 0.03 |
| Magnetic induction at 8000A per m | 0.70 T |
