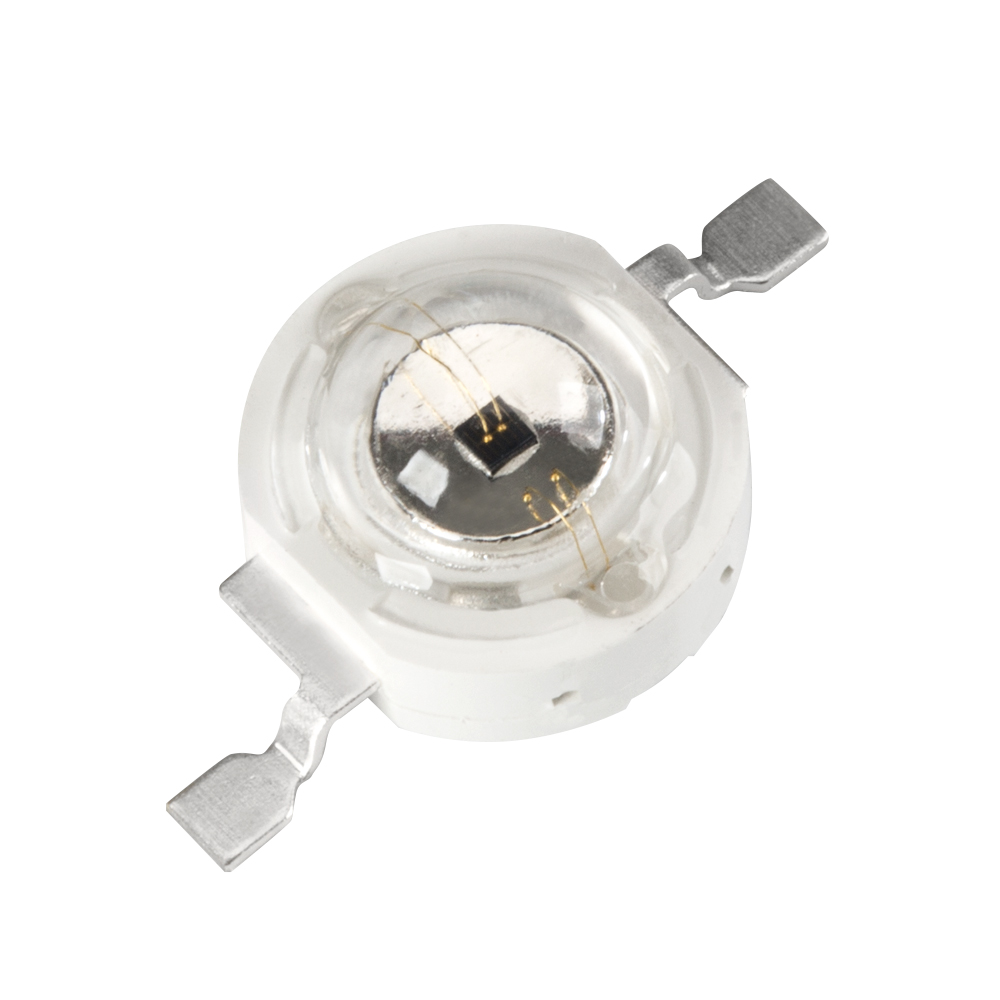

Мощный светодиод типа Emitter, d=8 мм, h=5.1 мм. Чип EPILEDS 38 mil. Цвет свечения ИК (830-850 нм). Угол излучения 60°. Световой поток 5-10 лм при If=350 мА, P=1 Вт. VF=2.0-2.4 В. Для ИК-сенсоров, видеонаблюдения.
У поставщика
ПроизводительArlight
У поставщиков
201 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:201 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 164,43 |
| от 14 | 153,80 |
| от 27 | 145,14 |
| от 50 | 138,69 |
| от 150 | 133,88 |
Описание
Мощный ИК-светодиод Arlight ARPL-1W-EPL IR850 60deg на чипе EPILEDS 38 mil. Работает при токе 350 мА, напряжении 2.0-2.4 В и мощности 1 Вт, обеспечивая световой поток 5-10 лм. Излучает в инфракрасном диапазоне 830-850 нм с углом 60°. Применяется в системах видеонаблюдения и ИК-сенсорах.
Технические характеристики
| Чип | EPILEDS 38 mil |
| Упаковка | 50 pcs/tube, 4 tubes/inner box, 20 tubes/carton |
| Высота, мм | 5.1 |
| Диаметр, мм | 8 |
| Артикул | ARPL-1W-EPL IR850 60DEG |
| Применение | Smart home device, Infrared communication, Plant lighting, Aquatic lighting, Infrared camera with night vision function, Infrared monitor, Infrared therapeutic apparatus |
| Тип корпуса | Emitter |
| Reflow speed | 75cm/min |
| Тип монтажа | SMD |
| Тип компонента | High Power IR LED Emitter |
| Emission color | Infrared (IR) |
| Вес упаковки | 0.041kg/tube, 0.877kg/1K |
| Dimensions note | d=8mm, h=5.1mm |
| Влажн. хранения | ≤60% HR |
| Макс. световой поток | 10lm |
| Мин. световой поток | 5lm |
| Reflow total time | 5.3min |
| Угол обзора | 60 |
| Wavelength max nm | 850 |
| Wavelength min nm | 830 |
| Wavelength peak nm | 850 |
| Макс. прямое напряжение | 2.0V |
| Мин. прямое напряжение | 1.6V |
| Типовое прямое напряжение | 2.0V |
| Pcb temperature max | 60°C |
| Макс. обратный ток | 10µA |
| Макс. обратное напряжение | 5V |
| Темп. хранения | 5°C to 30°C |
| Peak pulse condition | 1/10 Duty Cycle, 0.1ms Pulse Width |
| Макс. рассеиваемая мощность | 3W |
| Reliability life test | 1000 Hrs at TA=25°C, IF=350mA |
| Постоянный прямой ток макс. | 700mA |
| Peak pulse current max | 1000mA |
| Luminous flux condition | IF=350mA, P=1W |
| Тип упаковки | Tube (туба) |
| Hand soldering condition | 300°C / 3 sec |
| Макс. темп. перехода | 125°C |
| Reflow soldering max temp | 180-200°C |
| Reliability thermal shock | 100 cycles, -40 to +100°C |
| Reverse current condition | VF=5V |
| Диап. темп. хр. | -40°C to +85°C |
| Viewing angle 2theta half | 140° |
| Forward voltage range note | VF=2.0-2.4V per description |
| Диап. раб. темп. | -30°C to +75°C |
| Power dissipation condition | 250°C |
| Reliability low temp storage | 1000 Hrs at TA=-40±5°C |
| Thermal resistance condition | IF=350mA |
| Reliability high temp storage | 1000 Hrs at TA=100±5°C |
| Reliability temperature cycle | 100 cycles, -40 to +100°C |
| Условия измерения прямого напряжения | IF=350mA |
| Reliability humidity heat storage | 1000 Hrs at TA=60°C, RH=85% |
| Temperature coefficient condition | IF=350mA |
| Reliability high humidity heat life | 1000 Hrs at TA=60°C, RH=85%, IF=350mA |
| Viewing angle 2theta half condition | IF=350mA |
| Термосопротивление кристалл-плата | 8°C/W |
| Mass production wavelength options nm | 940, 930, 845, 830, 740, 730 |
| Temperature coefficient forward voltage | -2mV/°C |
| Reliability resistance to soldering heat | IR soldering 245°C/10sec, 1 time |
