Модуль резервирования, диапазон входного и выходного напряжения: 22 - 60VDC, поддержка резервного соединения: да, выходной ток: 20A, габариты (мм): 121x50x122,1 мм, вес 0,38 кг, монтаж: на DIN рейку
У поставщика
ПроизводительDelta Electronics
У поставщиков
1 шт.
Цены поставщиков
Склад 13
В наличии:1 шт
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2 793,27 |
Описание

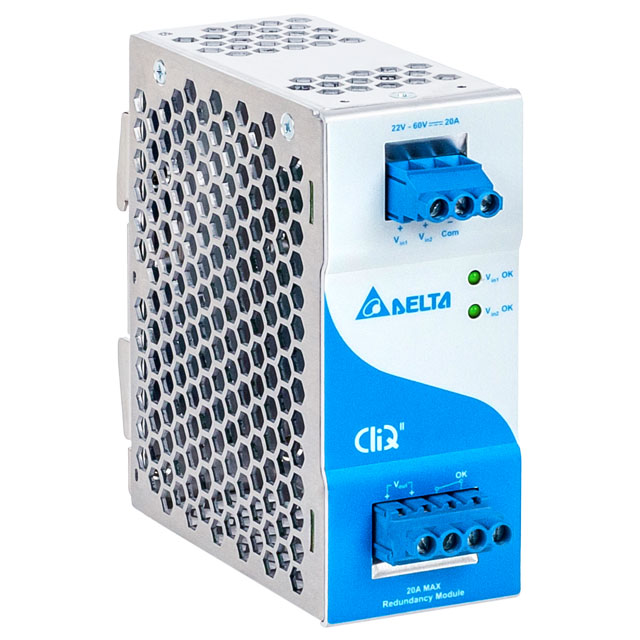

Модуль резервирования DRR-20A от Delta Electronics серии CliQ II работает с входным и выходным напряжением 22–60 В постоянного тока и выдерживает ток до 20 А. КПД выше 97%, падение напряжения всего 0,65 В, корпус рассчитан на монтаж на DIN-рейку TS35. Применяется в промышленной автоматике для построения отказоустойчивых систем электропитания.
Технические характеристики
| Ce | EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU; ATEX directive 2014/34/EU (for DRR-20A and DRR-40A) |
| Kc | K 60950-1 (DRR-40N only) |
| Atex | EN 60079-0:2009, EN 60079-15:2010 [II 3G Ex nA nC IIC T4 Gc, Ta= -40°C to +80°C (> +50°C derating)] |
| MTBF | >800,000 hrs. as per Telcordia SR-332 |
| Ukca | Electrical Equipment (Safety) Regulations 2016 No. 1011 and The Electromagnetic Compatibility Regulations 2016 No. 1091 |
| Модель | DRR-20A |
| Шум | <40dBA |
| Импульс | IEC 61000-4-5 Level 3 Criteria A; Common Mode: 2kV, Differential Mode: 1kV |
| Серия | CliQ II Redundancy Modules |
| Immunity | EN/BS EN 55024, EN/BS EN 61000-6-2, KN 35 (DRR-20N and DRR-40N only) |
| Тип монтажа | Standard TS35 DIN Rail in accordance with EN 60715 |
| Conducted | IEC 61000-4-6 Level 3 Criteria A; 150kHz – 80MHz, 10Vrms |
| Emissions | CISPR 32, EN/BS EN 55032, KN 32 (DRR-20N and DRR-40N only), EN/BS EN 55011, FCC Title 47: Class B |
| Вибрация | IEC 60068-2-6, 10Hz to 500Hz @ 30 m/s² (3G peak); 60 min per axis for all X, Y, Z direction |
| Размеры | 121 x 50 x 122.1mm |
| КПД | >97.0% typ. |
| Испытание на удар | IEC 60068-2-27, 30G (300 m/s²) for a duration of 18ms, 1 time per direction, 2 times in total |
| Описание | Redundancy Module |
| Вес ед. | 0.38kg |
| Падение напряжения | 0.65V typ. |
| Short circuit | <25A, No Damage |
| Cooling system | Convection |
| Светодиодные индикаторы | Green LED DC OK: Vin1 and Vin2 |
| Снижение мощности | >50°C de-rate power by 2.5% / °C |
| Radiated field | IEC 61000-4-3 Level 3 Criteria A; 80MHz – 1GHz, 10V/M, 80% modulation (1kHz) |
| Terminal input | 3 Pins (Rated 300V / 30A) |
| Terminal output | 4 Pins (Rated 300V / 30A) |
| Степень загрязнения | 2 |
| Станд. безоп. | IEC/EN/UL 62368-1, EN/BS EN 60204-1, IEC/EN/BS EN 62477-1 / IEC 62103, SIQ Bauart EN 62368-1, UL 60950-1 and CSA C22.2 No. 60950-1, UL 62368-1 and CSA C22.2 No. 62368-1, CB scheme IEC 60950-1, IEC 62368-1, UKCA BS EN 62368-1, UL 508 and CSA C22.2 No. 107.1-01 |
| Макс. вх. ток | 20A |
| Wire input output | AWG 12-10 |
| Case cover chassis | Алюминий |
| Гальваническая изоляция | Input & Output / PE 1.5kVac |
| Hazardous location | cCSAus CSA C22.2 No. 213-M1987 and ANSI / ISA 12.12.01:2007 [Class I, Division 2, Group A, B, C, D T4, Ta= -40°C to +80°C (> +50°C derating)] |
| Рабочая высота | 0 to 2,500 Meters (8,200 ft.) |
| Раб. влажность | 5 to 95% RH (Non-Condensing) |
| Макс. вых. ток | 20A |
| Atex certificate no | EPS 12 ATEX 1 491 X |
| Диап. вх. напр. | 22-60Vdc |
| Темп. хранения | -40°C to +85°C |
| Степень защиты | IP20 |
| Диап. вых. напр. | Vin-0.65V (typ.) |
| Overload overcurrent | <25A, No Damage |
| Ном. вых. ток | 20.0A |
| Ном. выходное напряжение | Vin-0.65V (typ.) |
| Примечание | DRR-20A |
| Ном. входное напряжение | 24Vdc and 48Vdc |
| Раб. температура | -40°C to +80°C |
| Категория перенапряжения | III According to IEC/EN 62477-1 / EN 60204-1 and IEC 62103 |
| Электростатический разряд | IEC 61000-4-2 Level 4 Criteria A; Air Discharge: 15kV, Contact Discharge: 8kV |
| Тип упаковки | Штучный товар |
| Input current single use | 20A |
| Protection against shock | Class III with PE connection |
| Power dissipation standby | <1W |
| Power dissipation operating | <15W |
| Input voltage alarm 24v system | Both Vin1 & Vin2 > 18V ± 5% or < 30V Max |
| Input voltage alarm 48v system | Both Vin1 & Vin2 > 36V ± 5% or < 60V Max |
| Voltage dips and interruptions | IEC 61000-4-11 Level 3 Criteria A; Additional 100% dip; 1 cycle (20ms); No Damage |
| Electrical fast transient burst | IEC 61000-4-4 Level 3 Criteria A; 2kV |
| Input current 1plus1 redundancy | 2 x 12.5A |
| Input current nplus1 redundancy | 2 x 10A |
| Low energy pulse test ring wave | IEC 61000-4-12 Level 3 Criteria A; Common Mode: 2kV, Differential Mode: 1kV |
| Power frequency magnetic fields | IEC 61000-4-8 Criteria A; 10A/Meter |
