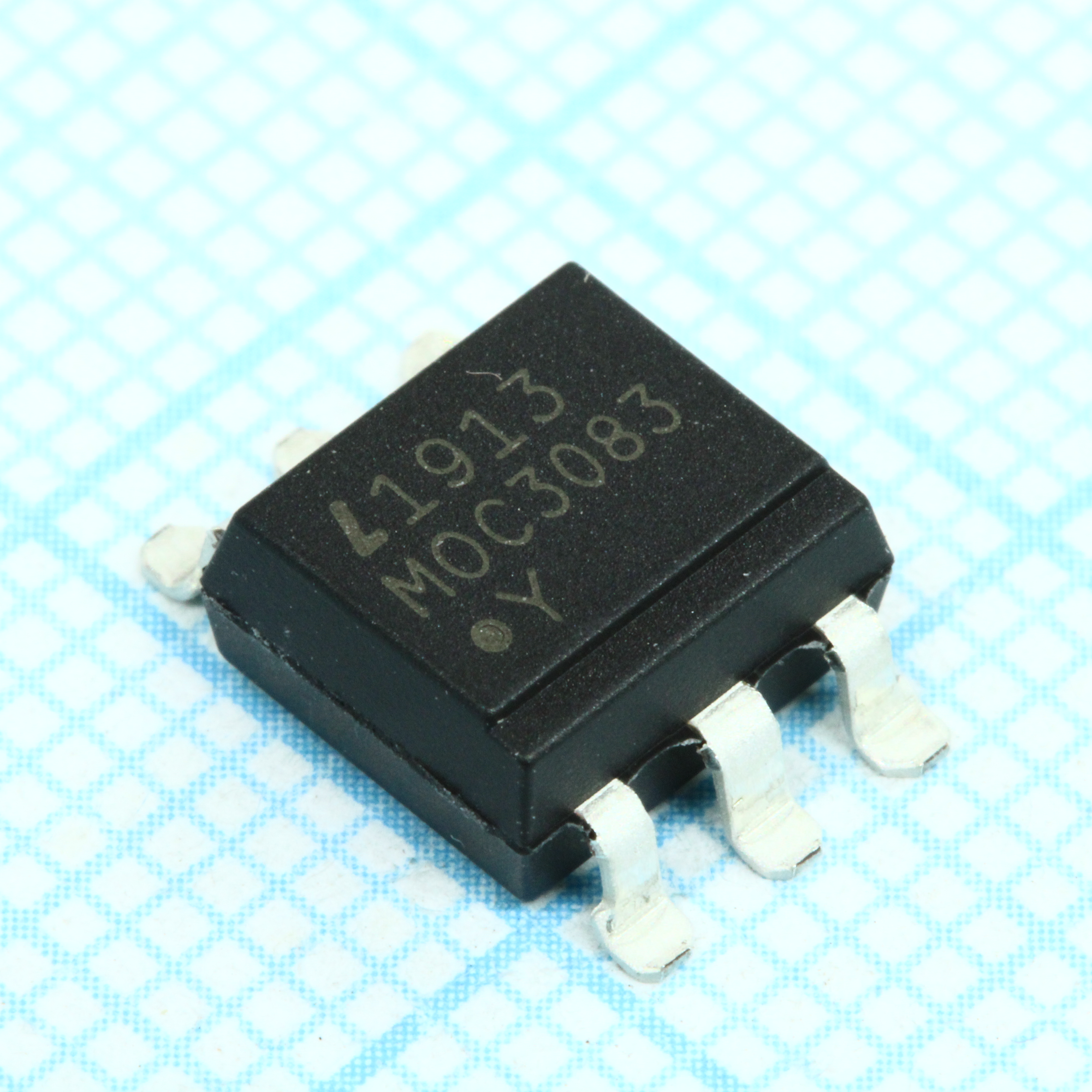

Реле твердотельное MOC3083S-TA1
У поставщика
У поставщиков
13 844 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:11 242 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 32 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 22,18 |
| от 51 | 21,42 |
| от 101 | 20,40 |
| от 201 | 19,12 |
| от 401 | 17,93 |
Склад 14
В наличии:2 602 шт.
Срок поставки: до 7 дн.
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 000 | 18,75 |
Описание
Твердотельное реле MOC3083S-TA1 от LITEON представляет собой оптосимисторный драйвер с выходом на 800 В. Компонент предназначен для коммутации цепей переменного тока, обеспечивая гальваническую развязку между управляющей и силовой частями. Отличается встроенной схемой детектора перехода через ноль, что минимизирует помехи при включении. Используется в системах управления нагрузками, таких как электродвигатели, нагреватели и осветительные приборы.
Технические характеристики
| Серия | MOC308X |
| Тип | Твердотельное реле |
| Корпус | 6pin DIP |
| Тип монтажа | Выводной |
| VdrM min | 800V |
| Dv dt min | 1000V/us |
| Класс MSL | 1 |
| Distance f | 7.5±0.1mm |
| Ширина ленты | 16±0.3mm |
| Описание | 6pin DIP zero-cross photocoupler, triac driver output |
| Артикул | MOC3083S-TA1 |
| Применение | AC Motor Drives, AC Motor Starters, E.M. Contactors, Lighting Controls, Solenoid/Valve Controls, Solid State Relays, Static Power Switches, Temperature Controls |
| Соответствие RoHS | Да |
| Тип тока | AC |
| Package variants | MOC3081, MOC3082, MOC3083, MOC3081M, MOC3082M, MOC3083M, MOC3081S, MOC3082S, MOC3083S, MOC3081S-TA, MOC3082S-TA, MOC3083S-TA, MOC3081S-TA1, MOC3082S-TA1, MOC3083S-TA1 |
| Одобр. безоп. | UL 1577 Cert. No.E113898, CSA CA5A Cert. No. 1020087 (CA 91533-1), FIMKO EN/IEC 60950-1, EN/IEC 60065 Cert. No.NCS/FI 24426 M3, VDE DIN EN60747-5-2 Cert. No. 40015248, CQC GB4943.1-2011/ GB8898-2011 |
| Напр. изоляции | 5000Vrms |
| Макс. прямой ток | 50mA |
| Макс. прямое напряжение | 1.4V |
| Типовое прямое напряжение | 1.2V |
| Halogen free option | Да |
| Holding current typ | 200uA |
| Inhibit voltage max | 20V |
| Inhibit voltage typ | 5V |
| Quantities per reel | 1000pcs |
| Макс. обратный ток | 10uA |
| Reverse current typ | 0.05uA |
| Макс. обратное напряжение | 6V |
| Sprocket hole pitch | 4±0.1mm |
| Напряжение, В | 800 В |
| Distance compartment p2 | 2±0.1mm |
| Input junction temp max | 125C |
| Led trigger current max | 5mA |
| Макс. темп. хр. | 150C |
| Мин. темп. хр. | -55C |
| On state rms current max | 100mA |
| Output junction temp max | 125C |
| Макс. раб. темп. | 110C |
| Мин. раб. темп. | -40C |
| Peak blocking current max | 500nA |
| Peak on state voltage max | 3.0V |
| Температура пайки макс. | 260C |
| Макс. рассеиваемая мощность входа | 120mW |
| Макс. общая рассеиваемая мощность | 330mW |
| Макс. рассеиваемая мощность | 300mW |
| Условия измерения прямого напряжения | IF=20mA |
| Holding current test condition | IF=Rated IFT, MT1-MT2 |
| Leakage in inhibited state max | 500uA |
| Recommended supply voltage max | 480Vac |
| Reverse current test condition | VR=6V |
| Recommended forward current max | 30mA |
| Recommended forward current min | 7.5mA |
| Recommended forward current typ | 10mA |
| Peak repetitive surge current max | 1A |
| Led trigger current test condition | Main Terminal Voltage=3V |
| Peak blocking current test condition | VDRM=800V |
| Peak on state voltage test condition | ITM=100mA Peak |
| Off state output terminal voltage max | 800V |
| Recommended operating temperature max | 85C |
| Recommended operating temperature min | -25C |
| Distance compartment to compartment p3 | 12±0.1mm |
