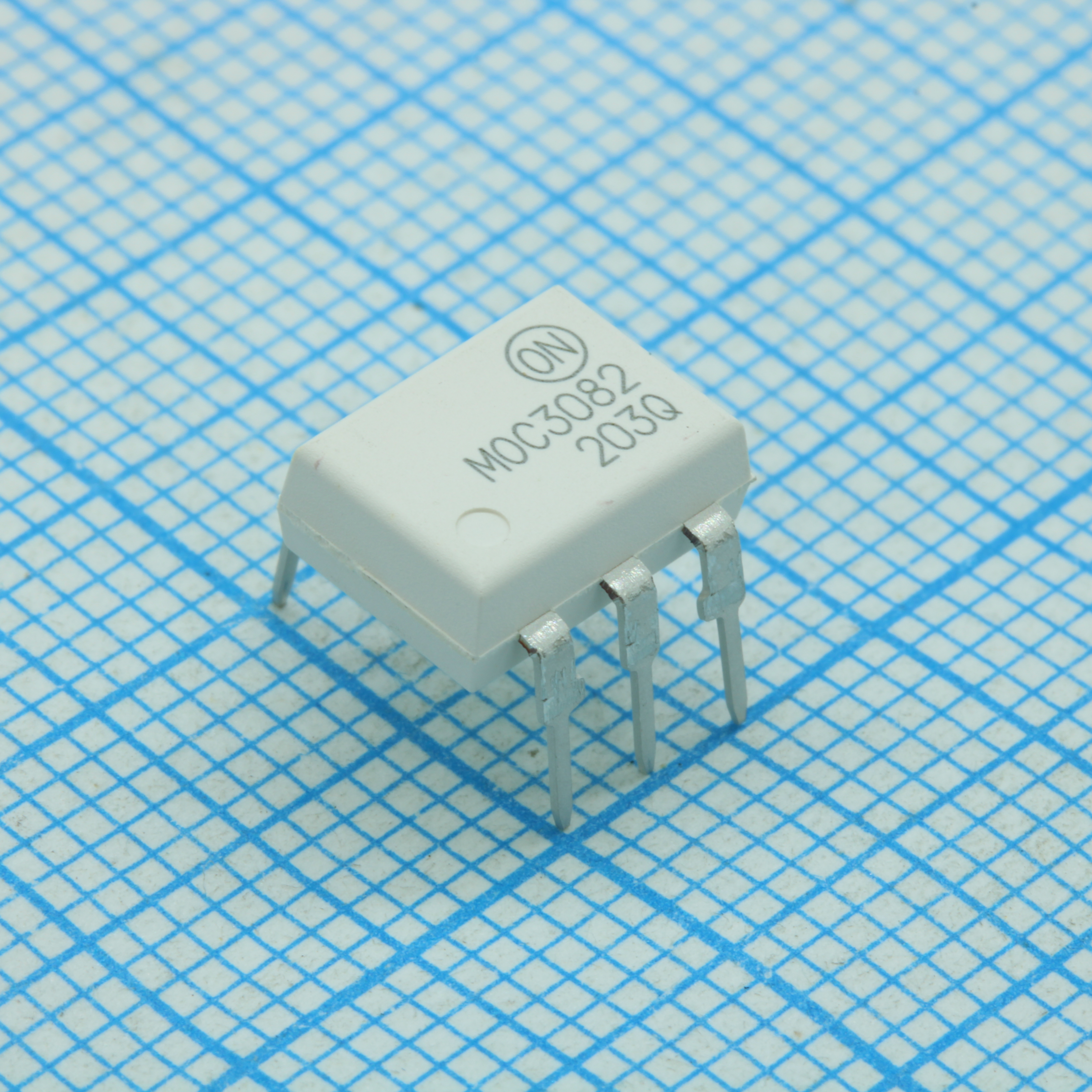

ОПТОЭЛЕКТРОННЫЕ ПРИБОРЫ MOC3082M, Оптопара с симисторным выходом ON Semiconductor, 800В, корпус DIP-6
У поставщика
ПроизводительON Semiconductor
У поставщиков
1 057 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:1 057 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 79,22 |
| от 27 | 73,36 |
| от 50 | 68,57 |
| от 150 | 65,00 |
| от 250 | 62,33 |
Описание
Оптопара с симисторным выходом MOC3082M от ON Semiconductor предназначена для гальванической развязки цепей управления и нагрузки. Компонент рассчитан на напряжение до 800 В и выпускается в стандартном корпусе DIP-6. Применяется для коммутации цепей переменного тока, управления твердотельными реле и силовыми симисторами в промышленной и бытовой электронике.
Технические характеристики
| Тип | Оптопара с симисторным выходом |
| Корпус | DIP-6 |
| Тип монтажа | Выводной |
| Артикул | MOC3082M |
| Zero crossing | Да |
| Critical dv dt min | 600V/µs |
| Application voltage | 240VAC |
| Inhibit voltage max | 20V |
| Inhibit voltage min | 12V |
| Макс. обратное напряжение | 6V |
| On state voltage max | 3V |
| Total power derating | 2.94mW/°C |
| Critical dv dt typical | 1500V/µs |
| Emitter power derating | 1.41mW/°C |
| Peak off state voltage | 800V |
| Detector power derating | 1.76mW/°C |
| Holding current typical | 500µA |
| Isolation surge voltage | 7500Vac(pk) |
| Температура пайки выводов | 260°C for 10 sec |
| Led forward current max | 60mA |
| Led forward voltage max | 1.5V |
| Led trigger current max | 10mA |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -40°C |
| Общая рассеиваемая мощность | 250mW |
| Макс. темп. перехода | 100°C |
| Темп. перехода мин. | -40°C |
| On state voltage typical | 1.8V |
| Мощность эмиттера | 120mW |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Рассеиваемая мощность детектора | 150mW |
| Led forward voltage typical | 1.3V |
| Reverse leakage current max | 100µA |
| Peak repetitive surge current | 1A |
| Leakage in inhibited state max | 500µA |
| Leakage in inhibited state min | 200µA |
| Detector peak blocking current max | 500nA |
| Detector peak blocking current typical | 10nA |
