Реле MOC3081M
У поставщика
У поставщиков
3 951 шт.
Норм. уп.: 65
Цены поставщиков
Склад 39
В наличии:3 951 шт.
Срок поставки: до недели
Норм. уп.: 65
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 9,32 |
Описание

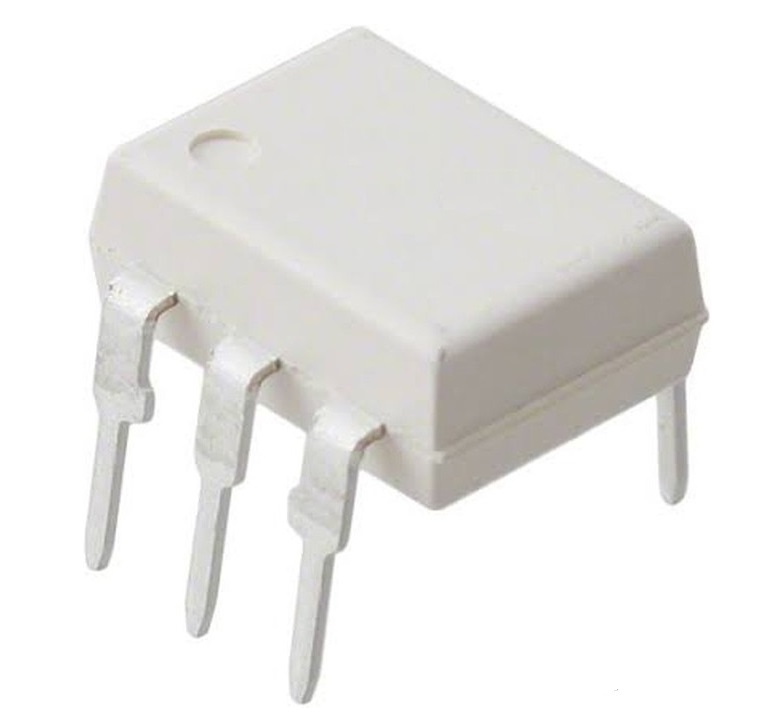

Твердотельное реле MOC3081M от YOUTAI — оптоизолятор с драйвером симистора и детектором перехода через ноль. Работает с пиковым напряжением до 800 В, ток удержания 500 мкА, корпус 6-PIN DIP. Применяется в управлении освещением, электромагнитными контакторами, пускателями двигателей и твердотельными реле.
Технические характеристики
| Вывод 1 | ANODE |
| Вывод 2 | CATHODE |
| Вывод 3 | N/C |
| Вывод 4 | MAIN TERMINAL |
| Вывод 5 | NC |
| Вывод 6 | MAIN TERMINAL |
| Корпус | 6-PIN DIP |
| Особенности | UL recognized - file #E90700, Volume 2, VDE recognized - file #102497, Zero voltage crossing, Compatible with Fairchild FKPF12N80 discrete power triac |
| Тип устройства | Optoisolator - Zero-Cross Triac Driver |
| Артикул | MOC3081M |
| Применение | Solenoid/valve controls, Lighting controls, Static power switches, AC motor drives, Temperature controls, E.M. contactors, AC motor starters, Solid state relays |
| Peak voltage | 800V |
| Ток удержания | 500 µA |
| Lead solder temp | 260°C for 10 sec |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -40°C |
| Макс. темп. перехода | +100°C |
| Температура перехода мин. | -40°C |
| Макс. рабочая температура | +85°C |
| Мин. рабочая температура | -40°C |
| Inhibit voltage max | 20 V |
| Inhibit voltage min | 12 V |
| Emitter power derating | 1.41 mW/°C |
| Detector power derating | 1.76 mW/°C |
| Emitter reverse voltage | 6 V |
| Isolation surge voltage | 7500 Vac(pk) |
| Led trigger current max | 15 mA |
| Peak on state voltage max | 3 V |
| Peak on state voltage min | 1.8 V |
| Detector off state voltage | 800 V |
| Isolation voltage duration | 1 sec |
| Detector critical dv dt min | 600 V/µs |
| Isolation voltage frequency | 60 Hz |
| Total device power derating | 2.94 mW/°C |
| Emitter power dissipation 25c | 120 mW |
| Detector peak blocking current | 500 nA |
| Detector power dissipation 25c | 150 mW |
| Input output isolation voltage | 7500 Vac(pk) |
| Leakage in inhibited state max | 500 µA |
| Leakage in inhibited state min | 200 µA |
| Detector critical dv dt typical | 1500 V/µs |
| Emitter forward voltage at 30ma | 1.5 V |
| Emitter reverse leakage current | 100 µA |
| Emitter continuous forward current | 60 mA |
| Total device power dissipation 25c | 250 mW |
| Detector peak repetitive surge current | 1 A |
