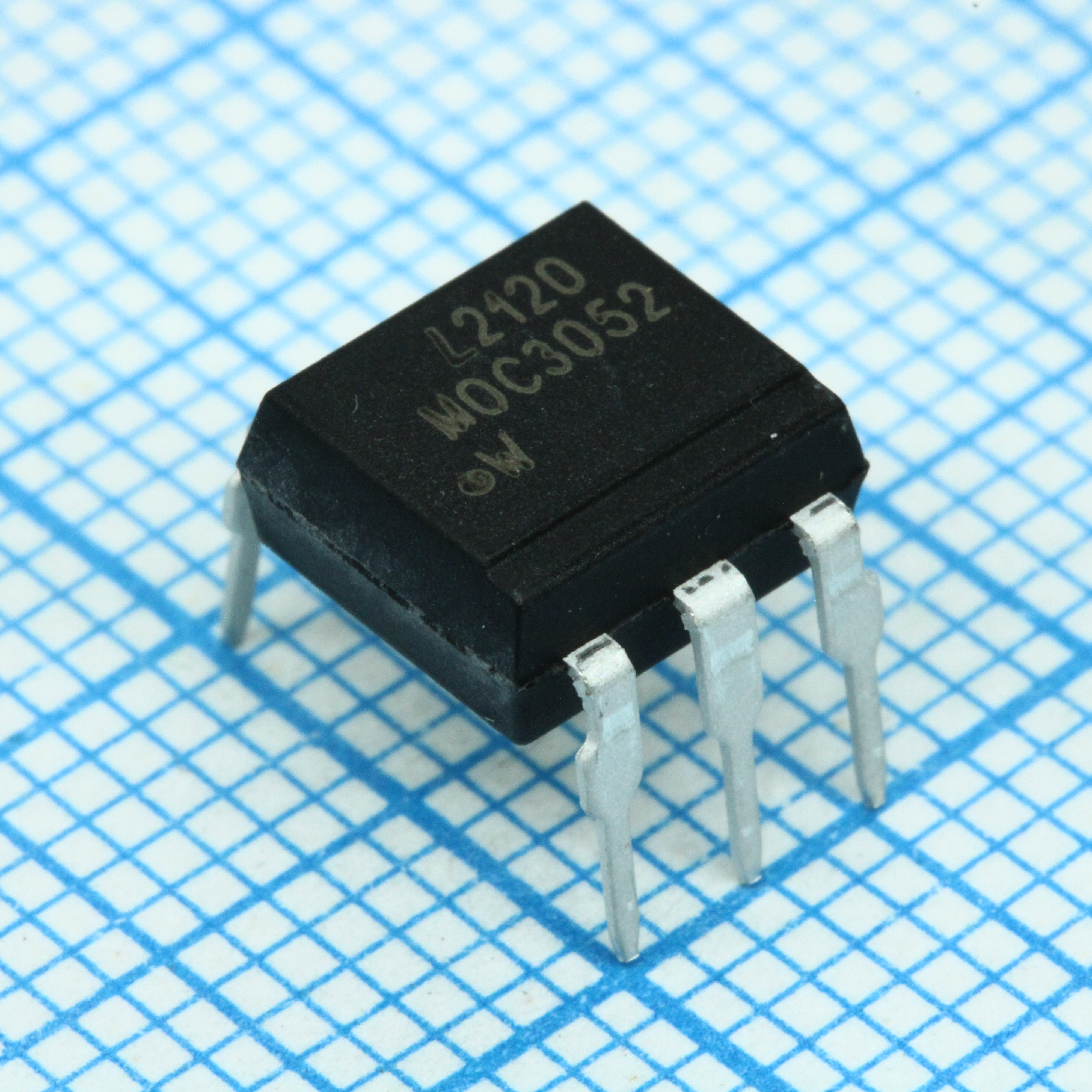

Микросхема MOC3052
У поставщика
У поставщиков
3 246 шт.
Норм. уп.: 1000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт19,04 ₽
Сумма952,00 ₽
+ доплата 490,00 ₽
В наличии3 246 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 50 штюрлицам и ИП
от 167 — 17,27 ₽ (−9%)
Заказ со склада «Склад 13» с этой позицией — 952,00 ₽. До заказа без доплаты не хватает 16 348,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
50 шт · Склад 13 · 952,00 ₽
Описание
Микросхема MOC3052 производства LITEON представляет собой оптосимисторный твердотельный драйвер. Компонент предназначен для гальванической развязки цепей управления и коммутации нагрузок переменного тока. Типичное применение включает управление мощными симисторами и твердотельными реле в промышленной автоматике и бытовой технике.
Технические характеристики
| Серия | MOC305X |
| Корпус | 6-pin DIP |
| Тип монтажа | Выводной |
| Класс MSL | 1 |
| Form types | Нет, M, S |
| Описание | 6-pin DIP photocoupler, triac driver output |
| Артикул | MOC3052 |
| Taping types | TA, TA1 |
| Прямой ток | 50mA |
| Обратное напряжение | 6V |
| Соответствие RoHS | Да |
| Одобр. безоп. | UL 1577, CSA CA5A, FIMKO EN/IEC 60950-1, EN/IEC 60065, VDE DIN EN60747-5-2, CQC GB4943.1-2011, GB8898-2011 |
| Описание | Triac & SCR Output Optocouplers Optocoupler TRIAC |
| Напр. изоляции | 5000 В (RMS) |
| Макс. прямое напряжение | 1.5V |
| Типовое прямое напряжение | 1.15V |
| Время ручной пайки | 3s |
| Тип. ток удержания | 200uA |
| Макс. обратный ток | 10uA |
| Тип. обратный ток | 0.05uA |
| Темп. хранения | -55C to +150C |
| Время пайки волной | 10s |
| Раб. температура | -40C to +100C |
| Время оплавления | 60s |
| Температура пайки | 260C |
| Рассеиваемая мощность входа | 100mW |
| Макс. ток срабатывания светодиода | 10mA |
| Общая рассеиваемая мощность | 330mW |
| Пиковый ток блокировки, макс. | 100nA |
| Пиковый ток блокировки, тип. | 10nA |
| Макс. пиковое напряжение во включённом состоянии | 3.0V |
| Тип. пиковое напряжение во включённом состоянии | 1.7V |
| Температура ручной пайки | 380C |
| Температура перехода входа | 125C |
| Температура пайки волной | 260C |
| Мощн. коллектора | 300mW |
| Температура перехода выхода | 125C |
| Пиковый повторяющийся импульсный ток | 1A |
| Условия измерения прямого напряжения | IF=20mA |
| Условия испытания обратного тока | VR=6V |
| Напряжение выхода в выключенном состоянии | 600V |
| Пиковая температура оплавления | 260C |
| Повторяющееся пиковое напряжение в закрытом состоянии | 600V |
| Условия измерения тока срабатывания LED | Main Terminal Voltage=3V |
| Условия испытания пикового обратного тока | VDRM=600V |
| Peak on state voltage test condition | ITM=100mA Peak |
| Критическая скорость нарастания напряжения | 1000V/us |
| Тип | оптопара с симисторным выходом |
