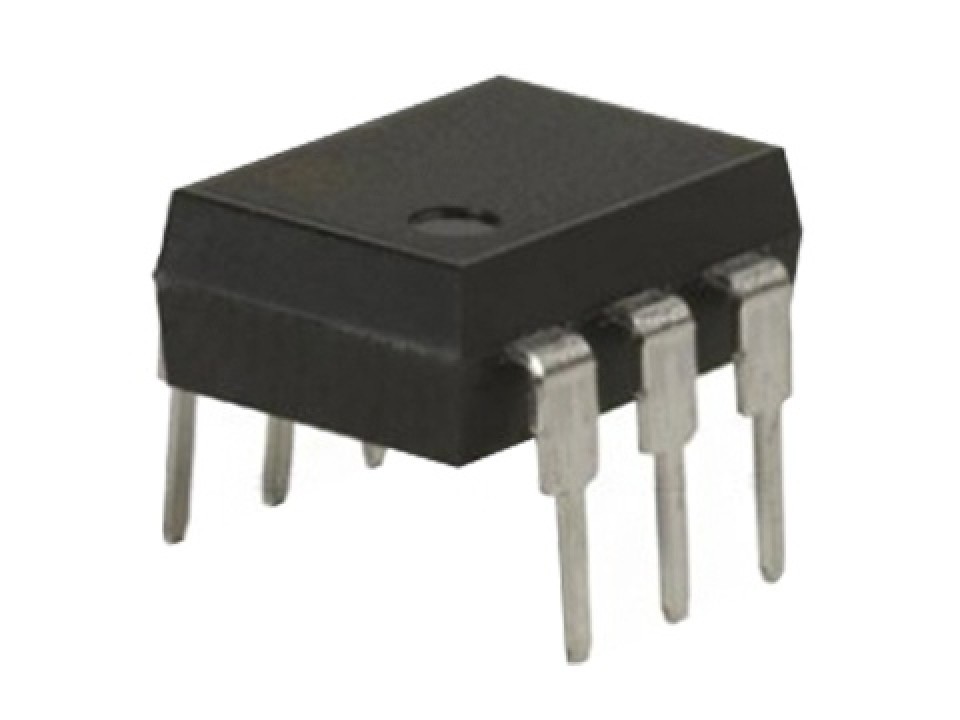

MOC3052, DIP-6, оптрон LITEON (арт. 210996)
У поставщика
ПроизводительLIT
У поставщиков
2 595 шт.
Норм. уп.: 65
Цены поставщиков
Склад 29
В наличии:2 595 шт.
Срок поставки: до 10 дн.
Норм. уп.: 65
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 12,95 |
Описание
Оптрон MOC3052 производства LITEON выполнен в корпусе DIP-6. Этот компонент предназначен для гальванической развязки цепей управления и силовых нагрузок, обеспечивая защиту микроконтроллеров. Ключевая особенность — встроенный симисторный выход, что позволяет коммутировать цепи переменного тока. MOC3052 широко применяется в схемах управления твердотельными реле и мощными нагрузками.
Технические характеристики
| Тип | Оптопара с симисторным выходом |
| Корпус | DIP-6 |
| Тип монтажа | THT |
| Артикул | MOC3052 |
| Корпус | DIP-6 |
| Монтаж | Выводной |
| Лента и катушка | MOC3052S-TA1 |
| Одобр. безоп. | UL, CSA, FIMKO, VDE |
| Напр. изоляции | 5000 Vrms |
| Available packages | Dual-in-line, Wide lead spacing, Surface mounting |
| Макс. прямой ток | 50 mA |
| Макс. прямое напряжение | 1.4V |
| Типовое прямое напряжение | 1.2V |
| Holding current typ | 400 µA |
| Макс. обратный ток | 10 µA |
| Reverse current typ | 0.05 µA |
| Макс. обратное напряжение | 6V |
| Температура пайки | 260°C for 10 seconds |
| Рассеиваемая мощность входа | 100 mW |
| Led trigger current max | 10 mA |
| Общая рассеиваемая мощность | 330 mW |
| Output off state voltage | 600V |
| Рассеиваемая мощность | 300 mW |
| Прямое напряжение | IF=20mA |
| Peak blocking current max | 100 nA |
| Peak on state voltage max | 3.0V |
| Reverse current condition | VR=6V |
| Диап. темп. хр. | -55 to +150°C |
| Диап. раб. темп. | -40 to +100°C |
| Led trigger current condition | Main terminal voltage=3V |
| Peak repetitive surge current | 1 A |
| Peak blocking current condition | V_DRM=600V |
| Peak on state voltage condition | ITM=100mA peak |
| Repetitive peak off state voltage | 600V min |
| Critical rate of rise of off state voltage | 1000 V/µs min |
