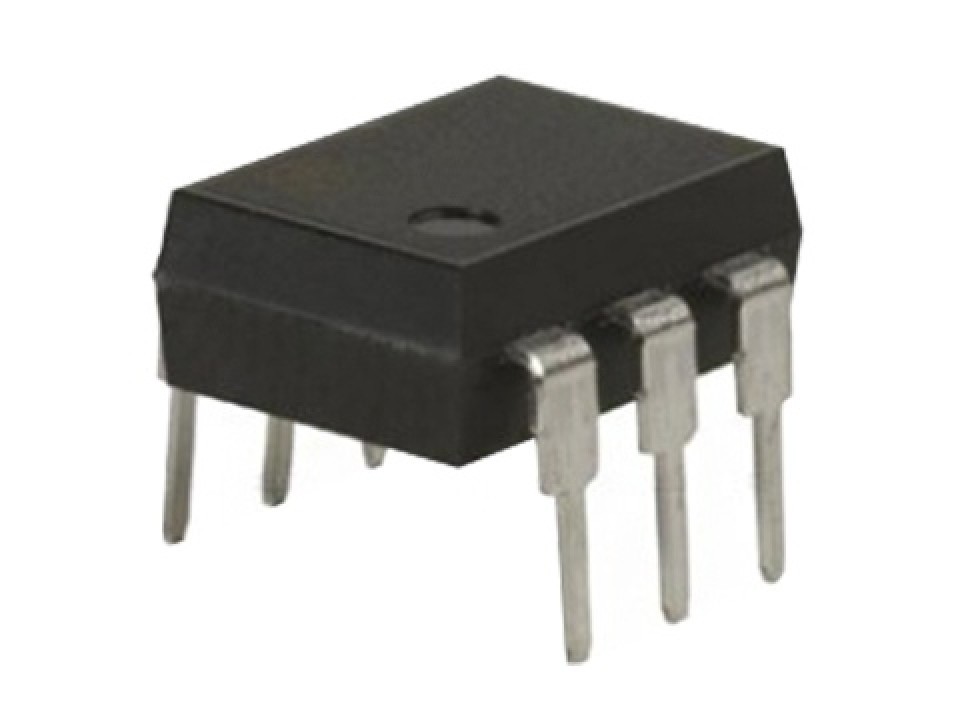

MOC3023, DIP6, LIT оптрон (арт. 210995)
У поставщика
ПроизводительLIT
У поставщиков
970 шт.
Норм. уп.: 65
Цены поставщиков
Склад 29
В наличии:970 шт.
Срок поставки: до 10 дн.
Норм. уп.: 65
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 19,05 |
Описание
Оптрон MOC3023 от производителя LIT выполнен в стандартном корпусе DIP-6. Эта модель предназначена для гальванической развязки цепей управления и силовых нагрузок, работающих на переменном токе. Ключевая особенность — наличие встроенного детектора перехода через ноль, что позволяет минимизировать помехи при коммутации. Используется в схемах управления симисторами, твердотельными реле и бытовой автоматике.
Технические характеристики
| Тип | Photocoupler with Triac Driver |
| Тип | Оптопара с симисторным выходом |
| Корпус | DIP-6 |
| Тип монтажа | THT |
| Кол-во выводов | 6 |
| Производитель | Lite-On Technology Corporation |
| Корпус | DIP-6 |
| Монтаж | Выводной |
| Одобр. безоп. | UL, CSA, FIMKO, VDE (V option required) |
| Напр. изоляции | 5000 Vrms |
| Critical dv dt min | 100 V/µs |
| Макс. прямое напряжение | 1.5 V |
| Типовое прямое напряжение | 1.15 V |
| Holding current min | 250 µA |
| Макс. обратный ток | 10 µA |
| Макс. обратное напряжение | 6 V |
| Прямой ток | 50 мА |
| Температура пайки | 260 °C for 10 seconds |
| Рассеиваемая мощность входа | 70 mW |
| Led trigger current max | 5 mA |
| Общая рассеиваемая мощность | 330 mW |
| Output off state voltage | 400 V |
| Рассеиваемая мощность | 300 mW |
| Вх. ток макс. | 50 mA |
| Peak blocking current max | 100 nA |
| Peak blocking current typ | 10 nA |
| Peak on state voltage max | 3 V |
| Peak on state voltage typ | 1.7 V |
| Диап. темп. хр. | -55 to +150 °C |
| Диап. раб. темп. | -40 to +100 °C |
| Peak repetitive surge current | 1 A |
| Прямое напряжение | 1.2 В |
| Рабочее напряжение | 400 В |
