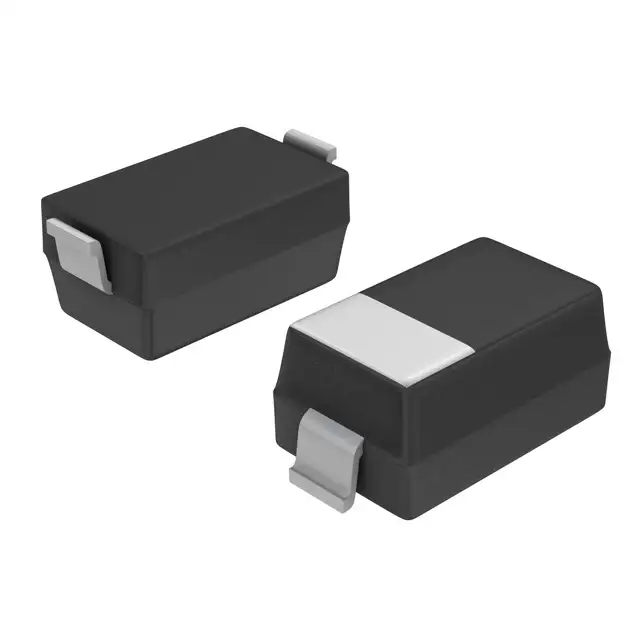

Стабилитрон 0.5Вт 15В MMSZ4702T1G
У поставщика
ПроизводительON Semiconductor
У поставщиков
6 254 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:6 254 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 442 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1,56 |
| от 324 | 1,37 |
| от 648 | 1,21 |
| от 1 296 | 1,07 |
| от 3 000 | 0,97 |
Описание
Стабилитрон на 15 В от ON Semiconductor. Мощность рассеивания — 0,5 Вт, корпус SOD-123. Работает в диапазоне температур от -55 до 150 °C. Подходит для защиты цепей в промышленной автоматике и бытовой электронике.
Технические характеристики
| Корпус | 425-04 |
| Серия | MMSZ4xxxT1G, SZMMSZ4xxxT1G |
| Маркировка | DM |
| Корпус | SOD-123 |
| Тип монтажа | SMD |
| Полярность | Cathode indicated by polarity band |
| ESD рейтинг | Class 3 (>16kV) per Human Body Model |
| Покрытие выводов | Pb-Free, RoHS compliant |
| Артикул | MMSZ4702T1G |
| Производитель | onsemi |
| Тип компонента | Zener voltage regulator / Zener diode |
| Снижение мощности | 6.7mW/°C above 75°C |
| Рассеиваемая мощность | 500mW |
| Макс. U стабилитрона | 15.75V |
| Мин. U стабилитрона | 14.25V |
| Zener voltage nom | 15V |
| Прямое напряжение | 0.9V max at IF = 10mA |
| Reverse voltage vr | 11.4V |
| Класс горючести | UL 94 V-0 |
| Тестовый прямой ток | 10mA |
| Размеры корпуса мм | A: 0.94-1.35, A1: 0.00-0.10, b: 0.51-0.71, c: max 0.15, D: 1.40-1.80, E: 2.54-2.84, HE: 3.56-3.86, L: min 0.25 |
| Температура пайки | 260°C for 10 seconds |
| Zener test current izt | 50uA |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диап. темп. хр. | -55°C to +150°C |
| Диапазон темп. перехода | -55°C to +150°C |
| Обратный ток утечки Ir | 0.05uA |
| Описание (англ.) | DIODE ZENER 15V 500MW SOD123 |
| Тепловое сопротивление переход-вывод | 150°C/W |
| Рабочая температура | -55°C ~ 150°C |
| Термосопротивление переход-среда | 340°C/W |
