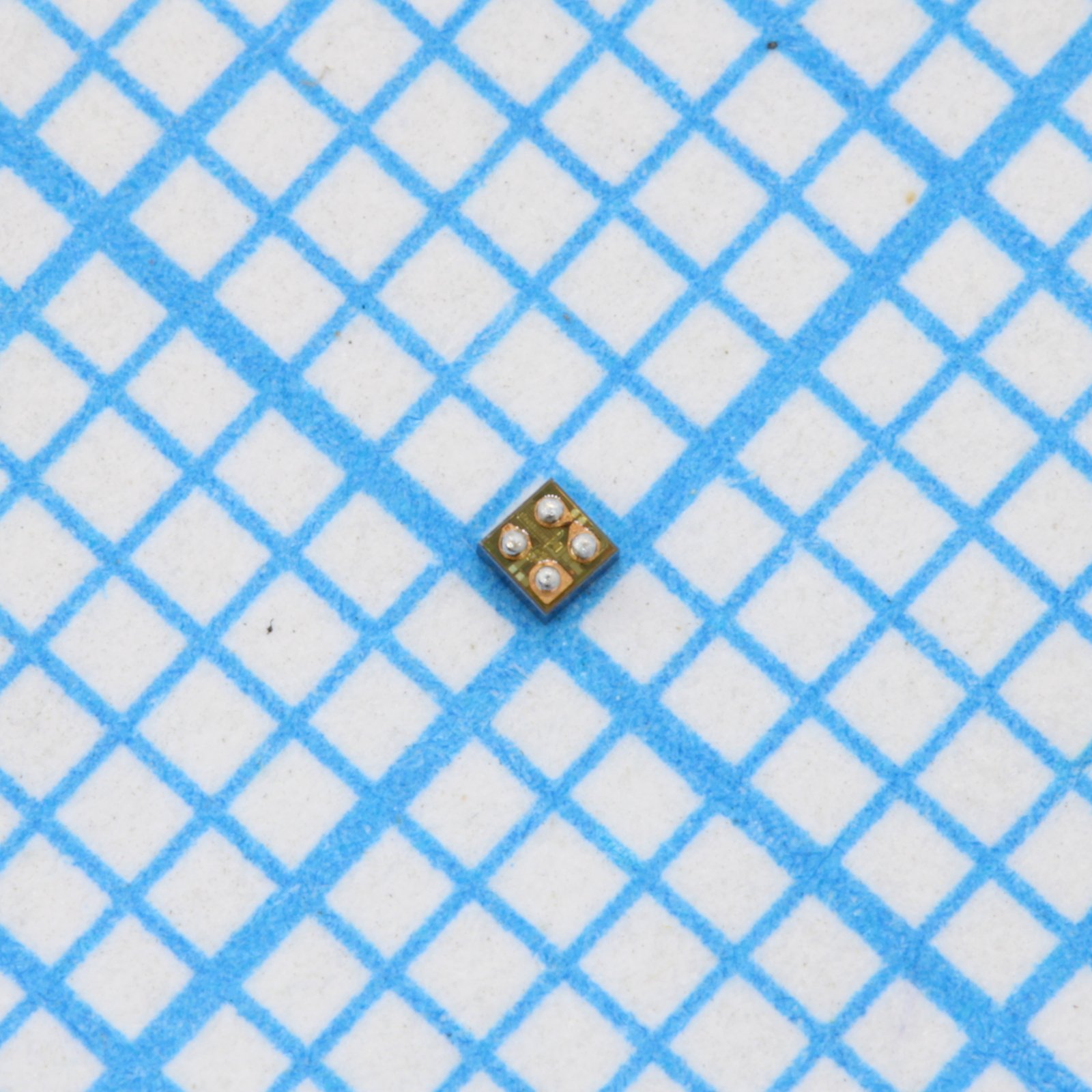

Датчик магнитного поля 3-х осевой высокопроизводительный 30 Гаусс
У поставщика
ПроизводительMEMSIC
У поставщиков
786 шт.
Норм. уп.: 10000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт26,82 ₽
Сумма804,60 ₽
+ доплата 490,00 ₽
В наличии786 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 30 штюрлицам и ИП
от 40 — 25,27 ₽ (−6%)
Заказ со склада «Склад 13» с этой позицией — 804,60 ₽. До заказа без доплаты не хватает 16 495,40 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
30 шт · Склад 13 · 804,60 ₽
Описание
Датчик магнитного поля MMC5603NJ от MEMSIC — это трёхосевой высокопроизводительный компонент. Работает в диапазоне ±30 Гаусс с разрешением 20 бит и чувствительностью 0,0625 мГс/младший разряд. Поддерживает частоту обновления до 1000 Гц и интерфейсы I²C, I3C и SPI. Применяется в промышленной автоматике и навигационных системах.
Технические характеристики
| Корпус | WLP4-(0.82x0.82) |
| Тип монтажа | SMD |
| Время спада | 0.3µs |
| Интерфейс | I2C, I3C |
| Кол-во выводов | 4 |
| Время нарастания | 0.3µs |
| Field range | ±30 G |
| Гистерезис, макс. | 0.1%FS |
| Тип. гистерезис | 0.02%FS |
| Соотв. RoHS | Да |
| Время установки данных | 0.1µs |
| Start hold time | 0.6µs |
| Stop setup time | 0.6µs |
| Disturbing field | 32G |
| Start setup time | 0.6µs |
| Low period of scl | 1.3µs |
| Output resolution | 20Bits |
| Sensitivity 16bit | 1024counts/G |
| Sensitivity 18bit | 4096counts/G |
| Sensitivity 20bit | 16384counts/G |
| Data hold time max | 0.9µs |
| Data hold time min | 0µs |
| High period of scl | 0.6µs |
| Размеры упаковки | 0.8x0.8x0.4mm |
| Alignment error max | ±3.0° |
| Alignment error typ | ±1.0° |
| Макс. погрешность линейности | 0.75%FS |
| Linearity error typ | 0.5%FS |
| Heading accuracy max | ±3.0° |
| Heading accuracy typ | ±1.0° |
| Maximum exposed field | 10000G |
| Макс. ток выключения | 1.2µA |
| Тип. ток в режиме выключения | 1.0µA |
| Макс. напряжение питания VDD | 3.6V |
| Напряжение питания VDD, мин. | 1.62V |
| Supply voltage vdd typ | 1.8V |
| Напряжение питания VIO макс. | VDD |
| Напряжение питания VIO мин. | 1.2V |
| Supply voltage vio typ | 1.8V |
| Null field output 16bit | 32768counts |
| Null field output 18bit | 131072counts |
| Null field output 20bit | 524288counts |
| Repeatability error max | 0.1%FS |
| Repeatability error typ | 0.02%FS |
| Scl clock frequency max | 400kHz |
| Scl clock frequency min | 0kHz |
| Макс. темп. хр. | 125°C |
| Мин. темп. хр. | -55°C |
| Supply current bw00 max | 4.0mA |
| Supply current bw00 typ | 3.4mA |
| Supply current bw01 max | 3.0mA |
| Supply current bw01 typ | 2.4mA |
| Supply current bw10 max | 1.6mA |
| Supply current bw10 typ | 1.3mA |
| Supply current bw11 max | 1.0mA |
| Supply current bw11 typ | 0.75mA |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Output repeatability max | 3.0mG |
| Output repeatability typ | 2.0mG |
| Supply voltage rise time | 10.0ms |
| Total rms noise bw00 max | 2.5mG |
| Total rms noise bw00 typ | 1.5mG |
| Total rms noise bw01 max | 4.0mG |
| Total rms noise bw01 typ | 2.0mG |
| Total rms noise bw10 max | 5.0mG |
| Total rms noise bw10 typ | 3.0mG |
| Total rms noise bw11 max | 7.0mG |
| Total rms noise bw11 typ | 4.0mG |
| Макс. ток утечки входа | 10µA |
| Входной ток утечки, мин. | -10µA |
| Logic input low level max | 0.3*VIO |
| Logic input low level min | -0.5V |
| Max output data rate bw00 | 75Hz |
| Max output data rate bw01 | 150Hz |
| Max output data rate bw10 | 255Hz |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Logic input high level max | VIO |
| Logic input high level min | 0.7*VIO |
| Logic output low level max | 0.4V |
| Transverse sensitivity max | ±5.0% |
| Transverse sensitivity typ | ±2.0% |
| Hysteresis of schmitt input | 0.2V |
| Описание (англ.) | 3-axis magnetic sensor, range ±30 G, res 20 bits, sens 0.0625 mG/LSB, ODR up to 1000 Hz, I/F I²C / I3C / SPI |
| Max output data rate bw11 max | 1000Hz |
| Max output data rate bw11 min | 255Hz |
| Temperature sensor output max | 1.0°C/count |
| Temperature sensor output min | 0.6°C/count |
| Temperature sensor output typ | 0.8°C/count |
| Макс. напряжение питания | 5V |
| Мин. абсолютное макс. напряжение питания | -0.5V |
| Sensitivity change over temperature | ±5% |
| Bus free time between stop and start | 1.3µs |
| Null field output change over temperature max | ±1.0mG/°C |
| Null field output change over temperature typ | ±0.2mG/°C |
