MMBT4401
У поставщика
ПроизводительDIOTEC
КатегорияТранзисторы
У поставщиков
95 847 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 39
В наличии:95 847 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1,65 |
Описание

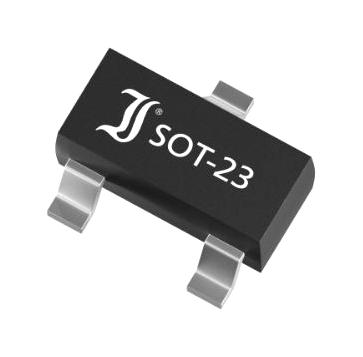

Транзистор MMBT4401 от DIOTEC — это NPN кремниевый эпитаксиально-планарный ключ в миниатюрном корпусе SOT-23 для поверхностного монтажа. Выдерживает ток коллектора до 600 мА при напряжении до 40 В, рассеивает до 350 мВт, граничная частота — 250 МГц. Подходит для коммутации сигналов и усилительных каскадов в промышленной автоматике и бытовой электронике.
Технические характеристики
| Тип | NPN Silicon Epitaxial Planar Transistor |
| Корпус | SOT-23 |
| Тип монтажа | SMD |
| Артикул | MMBT4401 |
| Коэф. усиления DC | Conditions: I C: 0.1mA; Min: 20; V CE: 1V, I C: 1.0mA; Min: 40; V CE: 1V, I C: 10mA; Min: 80; V CE: 1V, I C: 150mA; Max: 300; Min: 100; V CE: 1V, I C: 500mA; Min: 40; V CE: 2V |
| Частота перехода | 250MHz at V_CE=10V, I_C=20mA |
| Макс. ток коллектора | 600mA |
| Напряжение эмиттер-база макс. | 6V |
| Диап. темп. хр. | -55°C to 150°C |
| Ток отсечки эмиттера EBO | 0.1μA max at V_EB=5V, I_C=0 |
| Диапазон темп. перехода | -55°C to 150°C |
| Напряжение коллектор-база макс. | 60V |
| Мощн. коллектора | 350mW |
| Ток отсечки коллектора CBO | 0.1μA max at V_CB=50V, I_E=0 |
| Ток отсечки коллектора CEO | 0.1μA max at V_CE=35V, I_B=0 |
| Выходная емкость коллектора | 6.5pF at V_CB=5V, I_E=0, f=1MHz |
| Напряжение коллектор-эмиттер макс. | 40V |
| Напряжение пробоя эмиттер-база | 6V min at I_E=100μA, I_C=0 |
| Напр. нас. база-эмиттер | Conditions: I B: 15mA; I C: 150mA; Max: 0.95V; Min: 0.75V, I B: 50mA; I C: 500mA; Max: 1.2V |
| Напряжение пробоя коллектор-база | 60V min at I_C=100μA, I_E=0 |
| Напряжение пробоя коллектор-эмиттер | 40V min at I_C=1mA, I_B=0 |
| Напряжение насыщения коллектор-эмиттер | Conditions: I B: 15mA; I C: 150mA; Max: 0.4V, I B: 50mA; I C: 500mA; Max: 0.75V |
