Биполярный транзистор, NPN, 40 В, 0.2 А, 0,2 Вт
У поставщика
ПроизводительON Semiconductor
КатегорияТранзисторы биполярные (BJTs)
У поставщиков
1 268 шт.
Норм. уп.: 3000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт4,55 ₽
Сумма910,00 ₽
+ доплата 490,00 ₽
В наличии1 268 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 200 штюрлицам и ИП
от 241 — 4,11 ₽ (−10%)
Заказ со склада «Склад 13» с этой позицией — 910,00 ₽. До заказа без доплаты не хватает 16 390,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
200 шт · Склад 13 · 910,00 ₽
Описание

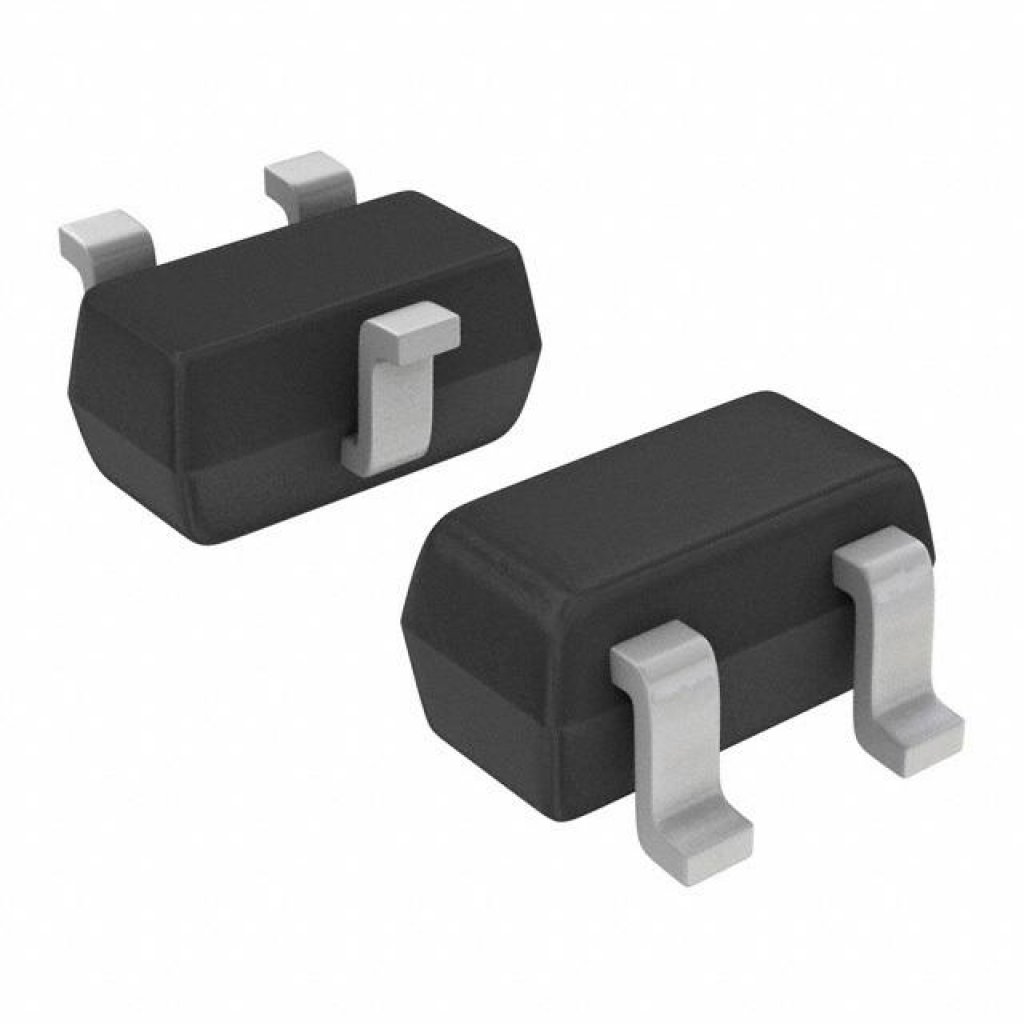

Биполярный NPN-транзистор MMBT3904TT1G от ON Semiconductor. Выдерживает напряжение до 40 В и ток до 0,2 А при мощности 0,2 Вт. Выпускается в миниатюрном корпусе SC-75. Подходит для коммутации сигналов и усиления в портативной и бытовой электронике.
Технические характеристики
| Корпус | CASE 463, STYLE 1 |
| Тип | NPN Bipolar Junction Transistor |
| Ft мин. | 300MHz |
| Макс. коэфф. шума | 5.0dB |
| Макс. время задержки | 35ns |
| Макс. TF | 50ns |
| Макс. TR | 35ns |
| Макс. время хранения заряда | 200ns |
| Hie max | 10kΩ |
| Hie min | 1.0kΩ |
| Hoe max | 40µmhos |
| Hoe min | 1.0µmhos |
| Hre max | 8.0e-4 |
| Hre min | 0.5e-4 |
| Ibl max | 50nA |
| Корпус | SOT-416/SC-75 |
| Без свинца | Да |
| Cibo max | 8.0pF |
| COBO, макс. | 4.0pF |
| Макс. ICEX | 50nA |
| Тип монтажа | SMD |
| Условия поставки | 3000 Tape & Reel |
| VCBO макс. | 60V |
| Vceo макс. | 40V |
| Vebo макс. | 6.0V |
| Компонент | MMBT3904TT1G |
| Кол-во выводов | 3 |
| Описание | General Purpose NPN Silicon Transistor |
| Мин. напряжение пробоя коллектор-база | 60V |
| Мин. напряжение пробоя коллектор-эмиттер | 40V |
| Мин. напряжение пробоя эмиттер-база | 6.0V |
| Без галогенов | Да |
| Квалификация | AEC-Q101 |
| Диапазон температуры перехода и хранения | -65 to +150°C |
| Hfe min ic 1ma | 70 |
| Соотв. RoHS | Да |
| Rth ja min pad | 600°C/W |
| Hfe max ic 10ma | 300 |
| Hfe min ic 10ma | 100 |
| Hfe min ic 50ma | 60 |
| Hfe min ic 0 1ma | 40 |
| Hfe min ic 100ma | 30 |
| Макс. непрерывный Iс | 200mA |
| Pd max fr4 min pad | 200mW |
| Rth ja 1x1 inch pad | 400°C/W |
| Hfe max small signal | 400 |
| Hfe min small signal | 100 |
| Pd max fr4 1x1 inch pad | 300mW |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Derating above 25c min pad | 1.6mW/°C |
| Vbe sat max ic 10ma ib 1ma | 0.85V |
| Vbe sat max ic 50ma ib 5ma | 0.95V |
| Vbe sat min ic 10ma ib 1ma | 0.65V |
| Vce sat max ic 10ma ib 1ma | 0.2V |
| Vce sat max ic 50ma ib 5ma | 0.3V |
| Описание (англ.) | TRANS NPN 40V 0.2A SOT416 |
| Derating above 25c 1x1 inch pad | 2.4mW/°C |
