MMBFJ201
Документация

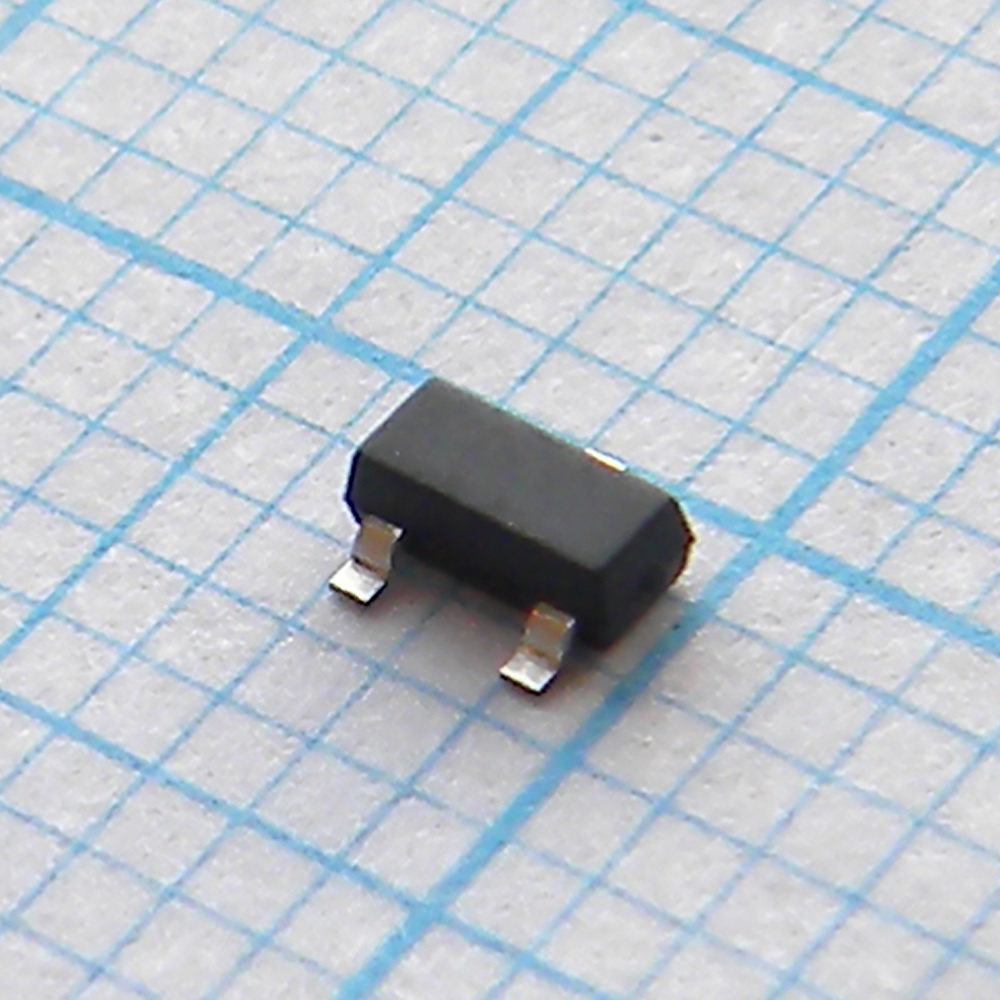

Транзистор MMBFJ201

Артикул:155416
У поставщика
ПроизводительON Semiconductor
Ед. изм.шт
У поставщиков
4 767 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:4 767 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 40 шт
Кол-во, шт.Цена, ₽
от 117,92
от 19016,18
от 37914,79
от 75813,60
от 1 51512,81
Описание

Транзистор полевой MMBFJ201 от ON Semiconductor представляет собой JFET с p-n переходом. Компонент предназначен для работы в аналоговых схемах, где требуется высокое входное сопротивление и низкий уровень шума. Применяется в усилительных каскадах, коммутаторах сигналов и генераторах.

Технические характеристики
КорпусSOT-23 3L
Тип монтажаSMD
Top mark62P
КомпонентMMBFJ201
РазмерыШирина: 1.30mm; Высота: 1.20mm max; Длина: 2.92±0.20mm; Pad width: 0.60mm; Шаг выводов: 0.95mm; Pad length: 2.20mm
Pulse testpulse width ≤ 300μs, duty cycle ≤ 2.0%
ОписаниеN-Channel General-Purpose Amplifier
Метод упаковкиTape and Reel
Условия тестаGate reverse current: VGS = -20V, VDS = 0; Gate source cutoff voltage: VDS = 20V, ID = 10nA; Forward transfer admittance: VDS = 20V, f = 1.0kHz; Gate source breakdown voltage: IG = -1.0μA, VDS = 0; Zero gate voltage drain current: VDS = 20V, IGS = 0mA
Снижение выше 25°C2.8mW/°C
Jedec registrationTO-236, Variation AB, Issue H
Drain gate voltage max40V
Напряжение затвор-исток макс.-40V
Макс. темп. хр.150°C
Мин. темп. хр.-55°C
Тип упаковкиTape and Reel (лента в катушке)
Forward gate current max50mA
Gate reverse current max-100pA
Total device dissipation350mW
Описание (англ.)JFET N-CH 40V 350mW SOT23
Gate source cutoff voltage max-1.5V
Gate source cutoff voltage min-0.3V
Forward transfer admittance min500μmhos
Gate source breakdown voltage min-40V
Макс. темп. перехода150°C
Мин. темп. перехода-55°C
Zero gate voltage drain current max1.0mA
Zero gate voltage drain current min0.2mA
Термосопротивление переход-среда357°C/W
