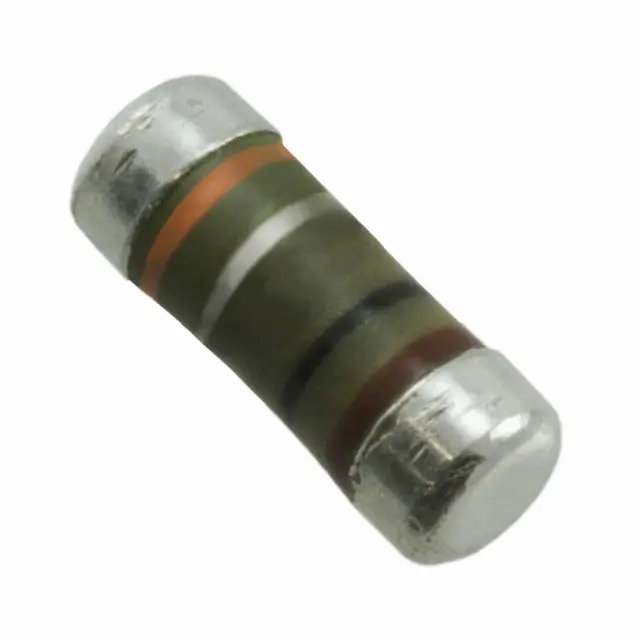

Тонкопленочный ЧИП-резистор 0207 20Ом ±1% 1Вт -55°С...+155°С
У поставщика
ПроизводительVishay
КатегорияРезисторы постоянные SMD 0207
У поставщиков
7 984 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 13
В наличии:7 984 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 64 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 10,90 |
| от 178 | 9,58 |
| от 356 | 8,48 |
| от 712 | 7,64 |
| от 1 424 | 7,04 |
Описание
Тонкопленочный ЧИП-резистор от Vishay в корпусе MELF 0207. Сопротивление 20 Ом с точностью ±1% и мощностью 1 Вт. Работает в широком диапазоне температур от -55 до +155 °C. Применяется в автомобильной электронике и медицинском оборудовании.
Технические характеристики
| Сопротивление | 20 Ohm |
| Мощность | 1 Вт |
| Допуск | 1 % |
| Корпус | MELF 0207 |
| Монтаж | SMD |
| Рабочая температура | -55°C ~ 155°C |
| Серия | MMU 0102, MMA 0204, MMB 0207 - Professional |
| Одобрение | EN 140401-803 |
| Din size | 0207 |
| E series | E24; E96 |
| Особенности | Intrinsic sulfur resistance, best in class pulse load capability, excellent overall stability exceeds class 0.25 |
| Упаковка | B2 (2000 pcs, Ø 180 mm/7" reel, antistatic blister tape acc. IEC 60286-3, Type 2a, 12 mm width, 4 mm pitch) |
| Подложка | High grade ceramic body (Al2O3) |
| Технология | Advanced metal film |
| Описание | Thin film MELF resistor 0207 20 Ohm ±1% 1W -55°C...+155°C |
| Артикул | MMB02070C2009FB200 |
| Выводы | Nickel plated steel caps, pure matte tin on nickel plating |
| Применение | Automotive, Telecommunication, Industrial, Medical equipment |
| Производитель | Vishay Beyschlag |
| Квалификация | AEC-Q200 |
| Тип компонента | Professional Thin Film MELF Resistor |
| Интенсивность отказов FIT | 0.1 x 10^-9/h |
| Metric size code | RC6123M |
| Диапазон сопротивлений | 0.1 Ohm to 15 MOhm; 0 Ohm |
| Рабочее напряжение | 350 V AC/DC RMS |
| Rated dissipation | 1.0 W |
| Допуск сопротивления | ±1% |
| Примечание | MELF 0207 20 1% ±50ppm/°C |
| Темп. коэф. | ±50 ppm/K |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диап. раб. темп. | -55°C to +155°C |
| Rated dissipation power mode | 1.0 W |
| Описание (англ.) | Res Thin Film 0207(2309) 20 Ohm 1% 1W ±50ppm/C Conformal Coated Melf SMD Automotive Medical T/R |
| Rated dissipation standard mode | 0.4 W |
| Permissible film temperature max | 155°C |
| Max resistance change 1000h power | 0.25% |
| Max resistance change 8000h power | 0.5% |
| Max resistance change 1000h standard | 0.15% |
| Max resistance change 8000h standard | 0.3% |
| Max resistance change 225000h standard | 1.0% |
| Operating temperature range power mode | -55°C to +155°C |
| Permissible voltage against ambient 1min | 500 V |
| Operating temperature range standard mode | -55°C to +125°C |
| Permissible film temperature max standard mode | 125°C |
