ЧИП-резистор 0204 27кОм ±1% 0.4Вт -55°С...+155°С
У поставщика
ПроизводительVishay
КатегорияРезисторы постоянные SMD 0204
У поставщиков
922 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:922 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 840 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 0,96 |
| от 352 | 0,82 |
| от 461 | 0,72 |
| от 922 | 0,66 |
| от 1 844 | 0,61 |
Описание

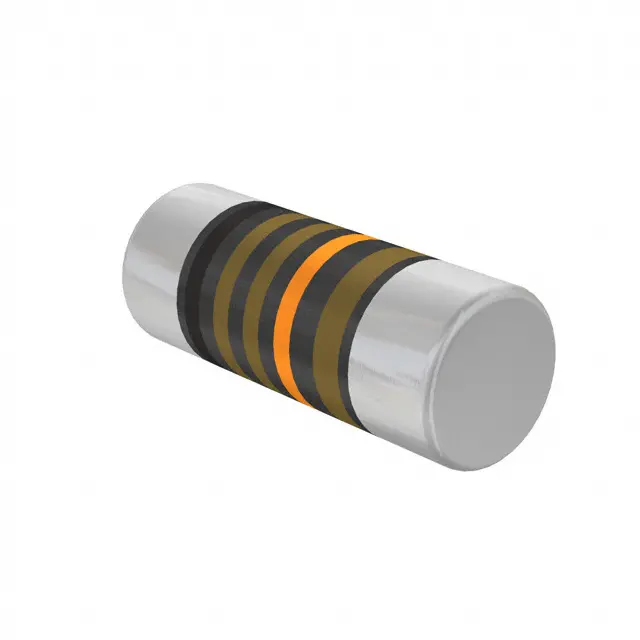

Чип-резистор от Vishay в корпусе MELF 0204. Имеет сопротивление 27 кОм с точностью ±1% и мощностью 0,4 Вт. Работает в широком диапазоне температур от -55 до +155 °C. Подходит для промышленной автоматики и измерительного оборудования.
Технические характеристики
| Мощность | 0,4 Вт |
| Допуск | 1 % |
| Корпус | MELF 0204 |
| Монтаж | SMD |
| Рабочая температура | -55°C ~ 155°C |
| Серия | MMU 0102, MMA 0204, MMB 0207 - Professional |
| Одобрение | EN 140401-803 |
| Din size | 0204 |
| E series | E24; E96; E192 |
| Особенности | Advanced metal film technology, Excellent overall stability: exceeds class 0.25, Best in class pulse load capability, Intrinsic sulfur resistance |
| Описание | Professional Thin Film MELF Resistors |
| Выводы | Nickel plated steel caps, pure matte tin on nickel plating |
| Применение | Automotive, Telecommunication, Industrial, Medical equipment |
| Производитель | Vishay Beyschlag |
| Квалификация | AEC-Q200 |
| Тип компонента | Thin Film MELF Resistor |
| Resistive layer | Metal alloy film on Al2O3 ceramic body |
| Интенсивность отказов FIT | 0.1 x 10^-9/h |
| Metric size code | RC3715M |
| Диапазон сопротивлений | 0.22 Ohm to 10 MOhm; 0 Ohm |
| Рабочее напряжение | 200 V |
| Packaging bulk M3 | 3000 pcs |
| Rated dissipation | 0.4 W |
| Ток перемычки макс. | 3 A |
| Part number example | MMB02070D5620DB200 |
| Допуск сопротивления | +/- 5 %; +/- 1 %; +/- 0.5 % |
| Примечание | MELF 0204 27.0К 1% ±50ppm/°C |
| Сопротивление перемычки макс. | 10 mOhm |
| Insulation voltage 1min | 300 V |
| Material categorization | IEC 62474, GADSL, REACH |
| Темп. коэф. | +/- 50 ppm/K; +/- 25 ppm/K |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Packaging tape blister B0 | 10000 pcs, Ø 330 mm/13", 8 mm width, 4 mm pitch |
| Packaging tape blister B3 | 3000 pcs, Ø 180 mm/7", 8 mm width, 4 mm pitch |
| Диап. раб. темп. | -55 °C to 155 °C |
| Operating voltage ac dc rms | 200 V |
| Product description example | MMB 0207-25 0.5% B2 562R |
| Rated dissipation power mode | 0.4 W |
| Описание (англ.) | RES MELF MMA; 0204 27K0 1% 0.25W 50ppm 12 NC; 231215512703 |
| Rated dissipation standard mode | 0.25 W |
| Permissible film temperature max | 155 °C |
| Max resistance change 1000h power | 0.25 % |
| Max resistance change 8000h power | 0.5 % |
| Max resistance change 1000h standard | 0.15 % |
| Max resistance change 8000h standard | 0.3 % |
| Max resistance change 225000h standard | 1.0 % |
| Operating temperature range power mode | -55 °C to 155 °C |
| Operating temperature range standard mode | -55 °C to 125 °C |
| Permissible film temperature max power mode | 155 °C |
| Permissible film temperature max standard mode | 125 °C |
