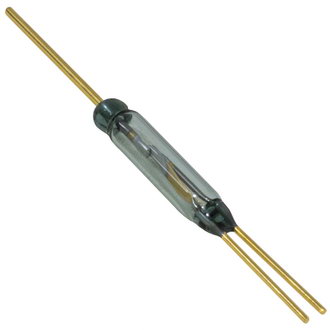

Геркон МКС-27103 гр.Б
У поставщика
У поставщиков
285 шт.
Норм. уп.: 7
Цены поставщиков
Склад 12
В наличии:250 шт
Срок поставки: до недели
Норм. уп.: 7
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 393,30 |
| от 7 | 337,41 |
| от 70 | 291,00 |
Склад 13
В наличии:30 шт
Срок поставки: до недели
Норм. уп.: 160
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 477,32 |
| от 6 | 450,66 |
| от 11 | 428,95 |
| от 22 | 412,82 |
| от 44 | 400,80 |
Склад 15
В наличии:5 шт
Срок поставки: до 10 дн.
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 338,03 |
Описание
Геркон МКС-27103 гр.Б производства РЗМКП представляет собой магнитоуправляемый контакт (геркон) с нормально разомкнутыми контактами. Относится к группе Б, что определяет его коммутационные параметры. Применяется для бесконтактного управления электрическими цепями в системах автоматики, сигнализации и контроля положения.
Технические характеристики
| Тип | Геркон |
| Корпус | axial leads |
| Масса макс. | 1.5 g |
| Тип монтажа | Выводной |
| Coil turns | 5000 |
| Длина корпуса | 28 mm |
| Описание | Геркон (reed switch), переключающий контакт (C) |
| Артикул | МКС-27103 гр.Б |
| Тип контакта | SPDT (C) |
| Макс. влажность | 98 % |
| Производитель | АО РЯЗАНСКИЙ ЗАВОД МЕТАЛЛОКЕРАМИЧЕСКИХ ПРИБОРОВ |
| Диаметр штыря | 1.5 mm |
| Диаметр корпуса | 5.6 mm |
| Диаметр вывода | 1.1 mm |
| Climate rating | УХЛ2.1 и В2.1 |
| Сопр. катушки | 450 Ohm ±10% |
| Mmf release min | 14 A |
| Допуск по длине | -2 mm |
| Макс. время срабатывания | 1.5 ms |
| Общий диаметр | 7.0 mm |
| Макс. время отпускания | 2.5 ms |
| Capacitance nc max | 3.0 pF |
| Capacitance no max | 1.5 pF |
| Coil wire diameter | 0.08 mm |
| Return coefficient | 0.35...0.9 |
| Switched power max | 30 W |
| Switching rate max | 50 Hz |
| Mmf operate group b | 65...90 A |
| Endurance cycles max | 5e6 |
| Endurance cycles min | 0.01e6 |
| Mechanical shock max | 150 g |
| Sinusoidal vibration | 10 g |
| Switched current max | 67 mA |
| Switched power max va | 1.5 VA |
| Макс. сопротивление контакта | 0.15 Ohm |
| Pin diameter tolerance | -0.3 mm |
| Lead diameter tolerance | -0.3 mm |
| Switched voltage ac max | 220 V AC |
| Switched voltage dc max | 200 V DC |
| Макс. частота переключения | 10 kHz |
| Upper resonant frequency | 2200 Hz |
| Documentation designation | ОД0.360.035 ТУ |
| Макс. раб. темп. | 125 °C |
| Мин. раб. темп. | -60 °C |
| Ток контактов | 0.5 А |
| Overall diameter tolerance | -0.09 mm |
| Insulation resistance nc min | 0.5 GOhm |
| Insulation resistance no min | 1 GOhm |
| Dielectric strength above 50a | 250/350 V (AC eff/DC) |
| Dielectric strength up to 50a | 160/220 V (AC eff/DC) |
