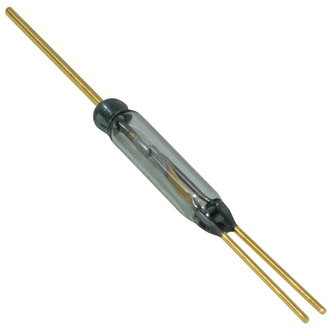

КОММУТАЦИЯ Контакт магнитоуправляемый герметизированный МКС-14104
У поставщика
У поставщиков
604 шт.
Норм. уп.: 7
Цены поставщиков
Склад 15
В наличии:439 шт
Срок поставки: до 10 дн.
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 326,06 |
Склад 13
В наличии:100 шт
Срок поставки: до недели
Норм. уп.: 100
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 411,01 |
| от 11 | 390,44 |
| от 21 | 374,11 |
| от 41 | 359,75 |
| от 100 | 350,05 |
Склад 12
В наличии:65 шт
Срок поставки: до недели
Норм. уп.: 7
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 507,15 |
| от 7 | 437,81 |
| от 70 | 377,82 |
Описание
Контакт магнитоуправляемый герметизированный (геркон) МКС-14104 производства РЗМКП. Предназначен для коммутации электрических цепей под воздействием внешнего магнитного поля. Отличается герметичным исполнением, что обеспечивает защиту контактов от воздействия окружающей среды и стабильность параметров. Применяется в системах автоматики, контроля и сигнализации.
Технические характеристики
| Тип | Геркон |
| Корпус | MKC-14104 |
| Масса макс. | 0.19g |
| Тип монтажа | Выводной |
| Coil turns | 5000 |
| Размеры | 14.2 x 4 x 2.2 mm |
| Operate mmf | 10...25A |
| Напряжение катушки | 15V +0.18/-0.075 |
| Тип контакта | SPDT (changeover) |
| Макс. влажность | 98% |
| Vibration sine | 10g |
| Макс. емкость | 2pF |
| Сопр. катушки | 600Ohm ±10% |
| Release mmf min | 5A |
| Климатическое исполнение | УХЛ2.1 and В2.1 |
| Макс. время срабатывания | 2ms (NC), 0.5ms (NO) |
| Макс. время отпускания | 0.5ms (NC), 0.3ms (NO) |
| Coil wire diameter | 0.063mm |
| Return coefficient | 0.35...0.9 |
| Switched power max | 4W |
| Эл. прочность | 140V AC / 200V DC |
| Passing current max | 0.5A |
| Endurance operations | 0.01...100 x10^6 |
| Mechanical shock max | 150g |
| Switched current max | 0.25A |
| Switched voltage max | 60V |
| Switched power va max | 56VA |
| Макс. сопротивление контакта | 0.16Ohm |
| Макс. частота переключения | 100Hz |
| Documentation designation | MKC-14104 СЯ4.830.035 ТУ |
| Мин. сопротивление изоляции | 0.02GOhm (NC), 1GOhm (NO) |
| Resonance frequency upper | 2500Hz |
| Диап. раб. темп. | -60...125°C |
| Frequency switched current max | 10kHz |
| Напряжение катушки | 5 В |
