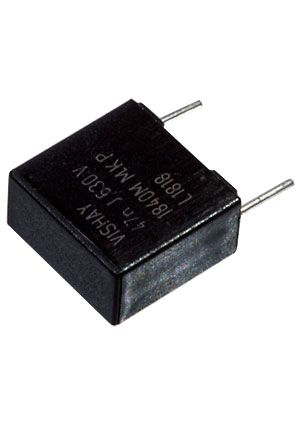

MKP1840347634M, конденсатор MKP 0,047мкФ 5% 630В dc шаг 10мм
У поставщика
ПроизводительVishay
У поставщиков
40 шт.
Норм. уп.: 20
Описание
Конденсатор MKP от Vishay, полипропиленовый, на 0,047 мкФ с допуском ±5%. Рассчитан на напряжение 630 В постоянного тока, шаг выводов 10 мм, корпус из самозатухающего пластика. Подходит для импульсных схем, фильтрации и защиты в промышленной автоматике.
Технические характеристики
| Тип | Metallized Polypropylene Capacitor, Mini-Version |
| Маркировка | Manufacturer's logo / type / C-value / rated voltage / tolerance / date of manufacture |
| Корпус | Flame retardant plastic case (UL 94 V-0), blue, epoxy resin sealed |
| Тип монтажа | THT |
| Допуск, % | ±5% |
| Электрод | Vacuum deposited metallized film |
| Без свинца | Да |
| Допуск, % | 5 |
| Диэлектрик | Polypropylene film |
| Размеры | Ширина: 6.5 mm; Высота: 11.5 mm; Длина: 13.0 mm |
| Емкость | 0.047 µF |
| Способ подключения | PC Pins |
| Ёмкость, мкФ | 0,047 |
| Артикул | MKP1840347634M |
| Шаг выводов | 0.394" (10.00mm) |
| Конструкция | Extended metallized film, self-healing |
| Интенсивность отказов | <5 FIT (40°C and 0.5 UR) |
| Испытательное напряжение | 1.6 x UR for 2 s |
| Тип монтажа | Through Hole |
| Материал выводов | Tinned wire (Pb-free) |
| Корпус | Radial |
| Соотв. RoHS | Да |
| Pull test force | ≥30 N |
| Self inductance | ~6 nH (with 2 mm long leads) |
| Размеры | 0.492" L x 0.236" W (12.50mm x 6.00mm) |
| Lead spacing pcm | 10 mm |
| Срок службы | >300000 h |
| Номин. напряжение DC | 630 V |
| Описание | CAP FILM 0.047UF 5% 630VDC RAD |
| Дрейф емкости | ±0.5% up to +40°C over two years |
| Диэлектрический материал | Polypropylene (PP), Metallized |
| Номинальное напряжение, AC | 250V |
| Номинальное напряжение, DC | 630V |
| Max pulse rise time | 340 V/µs (for 630 VDC, PCM 10 mm, C≤0.1 µF) |
| Макс. высота с учетом выводов | 0.472" (12.00mm) |
| Рабочая температура | -55°C ~ 100°C |
| Сопр. изоляции | ≥100000 MΩ (at 100 VDC after 1 min) |
| Iec test classification | 55/100/56 (IEC 60068) |
| Темп. коэф. | -250 x 10^-6/°C typical |
| Category voltage derating | at 85°C: 1.0 UR, at 100°C: 0.7 UR |
| Permissible ac voltage rms | 250 V (up to 60 Hz) |
| Диап. раб. темп. | -55°C to +100°C |
| Единица измерения | мкФ |
| Емкость (диапазон) | 0.047 |
| Емкость (значение) | 0.047 |
| Расстояние между выводами F,мм | 10 |
| Рабочее напряжение постоянное, В | 630 |
| Напряжение, В | 630 |
