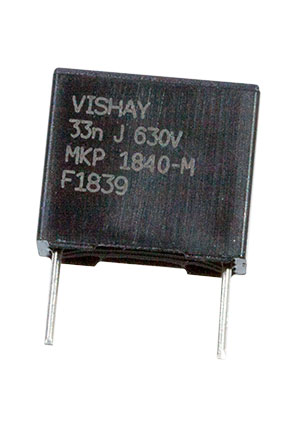

MKP1840333634M, конденсатор MKP 0,033uF 5% 630Vdc шаг 10мм
У поставщика
ПроизводительVishay
У поставщиков
1 шт.
Норм. уп.: 100
Описание
Конденсатор MKP 0,033 мкФ от Vishay — металлизированный полипропиленовый компонент в миниатюрном пластиковом корпусе. Рассчитан на напряжение до 630 В постоянного тока, допуск ±5%, шаг выводов 10 мм. Отличается низким самоиндукцией (6 нГн) и самовосстанавливающимися свойствами. Подходит для импульсных блоков питания, фильтров и цепей развязки в промышленной и бытовой электронике.
Технические характеристики
| Тип | Metallized Polypropylene Capacitor, Mini-Version (-M) |
| Покрытие | Flame retardant plastic (UL 94 V-0), blue, epoxy resin sealed |
| Маркировка | Manufacturer logo, type, capacitance, rated voltage, tolerance, date code |
| Контакты | Tinned wire (Pb-free) |
| Тип монтажа | THT |
| Допуск, % | ±5% |
| Без свинца | Да |
| Pitch pcm | 10.0 mm |
| Допуск, % | 5 |
| Диэлектрик | Polypropylene film |
| Число электродов | Vacuum deposited |
| Емкость | 0.033 µF |
| Способ подключения | PC Pins |
| Ёмкость, мкФ | 0,033 |
| Шаг выводов | 0.591" (15.00mm) |
| Конструкция | Extended metallized film, self-healing |
| Интенсивность отказов | < 5 FIT at 40 °C and 0.5 UR |
| Испытательное напряжение | 1008 V for 2s |
| Тип монтажа | Through Hole |
| Диаметр вывода | 0.6 mm |
| Тип упаковки | Mini-version, plastic case |
| Корпус | Radial |
| Соотв. RoHS | Да |
| Self inductance | 6 nH (with 2 mm leads) |
| Размеры | 0.689" L x 0.197" W (17.50mm x 5.00mm) |
| Код емкости | 333 |
| Ширина | 5.5 mm |
| Номин. напряжение DC | 630 V |
| Описание | CAP FILM 0.033UF 5% 630VDC RAD |
| Дрейф емкости | ±0.5% over 2 years at ≤ 40 °C |
| Высота | 10.5 mm |
| Длина | 13.0 mm |
| Pull test on leads | ≥ 30 N |
| Диэлектрический материал | Polypropylene (PP), Metallized |
| Номинальное напряжение, AC | 250V |
| Номинальное напряжение, DC | 630V |
| Rated voltage ac rms | 250 V |
| Макс. высота с учетом выводов | 0.433" (11.00mm) |
| Рабочая температура | -55°C ~ 100°C |
| Сопр. изоляции | 100000 MΩ (min) at 100 VDC after 1 min |
| Category voltage at 85C | 630 V (1.0 UR) |
| Iec test classification | 55/100/56 per IEC 60068 |
| Темп. коэф. | -250 x 10^-6 /°C (typical) |
| Category voltage at 100C | 441 V (0.7 UR) |
| Диап. раб. темп. | -55 °C to +100 °C |
| Рабочий ресурс | > 300000 h |
| Maximum pulse rise time dv dt | 340 V/µs (for PCM 10 mm, 630 VDC) |
| Единица измерения | мкФ |
| Емкость (диапазон) | 0.033 |
| Емкость (значение) | 0.033 |
| Расстояние между выводами F,мм | 10 |
| Рабочее напряжение постоянное, В | 630 |
| Напряжение, В | 630 |
