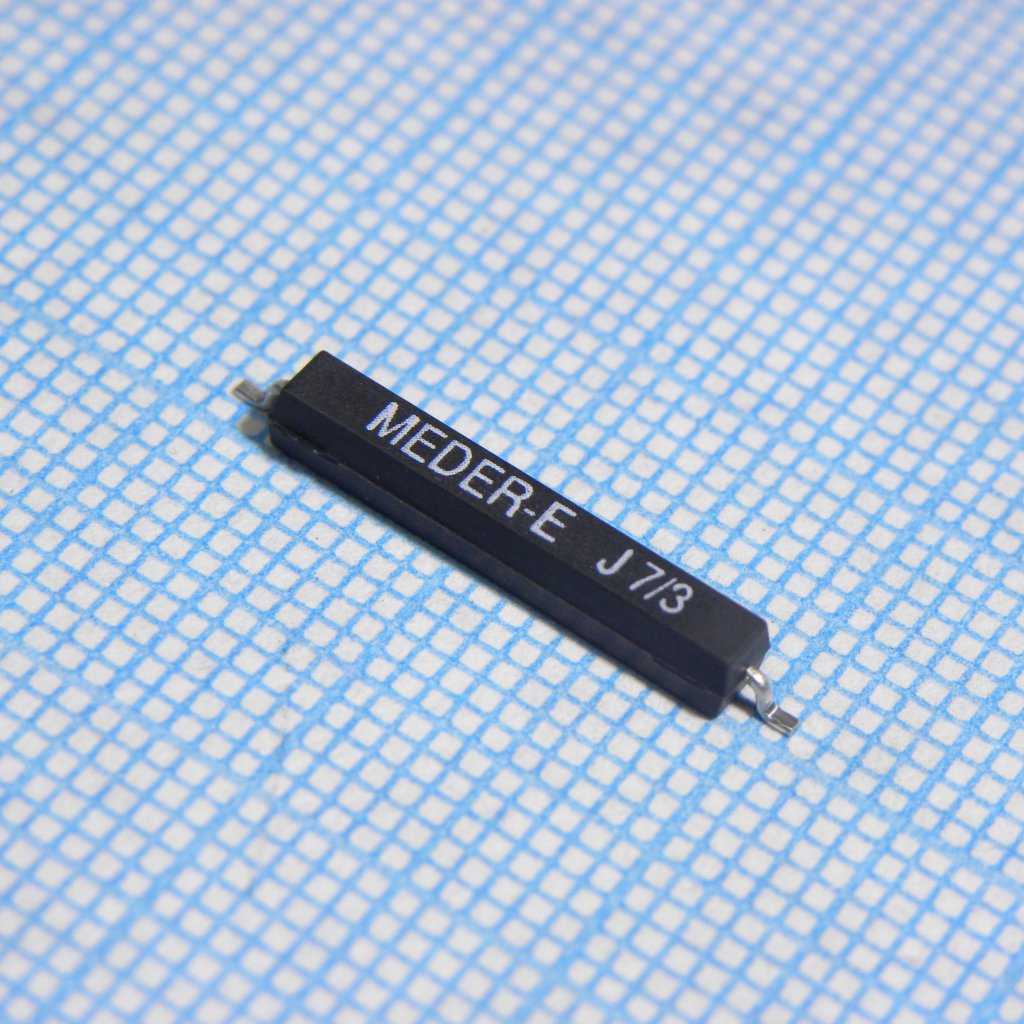

геркон MK15-E-2
У поставщика
ПроизводительStandexMeder
У поставщиков
250 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:250 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 172,45 |
| от 7 | 166,03 |
| от 14 | 159,82 |
| от 27 | 154,88 |
| от 54 | 152,16 |
Описание
Геркон MK15-E-2 от StandexMeder — миниатюрный нормально разомкнутый переключатель. Работает при напряжении до 200 В и токе до 0,5 А. Поставляется в упаковке Tape and Reel для автоматизированного монтажа. Применяется в охранных системах, бытовой электронике и промышленных датчиках.
Технические характеристики
| Тип | Reed Sensor |
| Серия | MK15 |
| Корпус | SMD |
| Тип монтажа | SMD |
| Размеры | 19.5 x 2.5 x 2.5 mm |
| Ёмкость | 0.2 pF @ 10 kHz |
| Lead design | 2 |
| Артикул | MK15-E-2 |
| Ul approved | Да |
| Форма контакта | Form A (SPST-NO) |
| Must operate | 10-30 AT |
| Must release | 4-27 AT |
| Время срабатывания | 0.5 ms |
| Время отпускания | 0.1 ms |
| Carry current | 1.25 A DC or peak AC |
| Pull in range | 25-30 AT |
| Лента и катушка | IEC 286/part 3 |
| Switching power | 10 W |
| Оплавление пайки | JEDEC J-STD-020C, 260°C, 40s, ramp up max 6K/s, ramp down max 8K/s |
| Ударопрочность | 30 g, 11 ms half sine |
| Напряжение пробоя | 225 VDC (60 sec min) |
| Switching current | 0.5 A DC or peak AC |
| Коммутируемое напряжение | 200 V DC or peak AC |
| Вибростойкость | 20 g, 10-2000 Hz |
| Сопр. изоляции | 10^12 Ω @ 100V |
| Температура пайки | 260 °C (5 sec dwell) |
| Lead design description | Flat, bent SMD leads |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диапазон темп. окр. | -40 to 130 °C |
| Static contact resistance | 150 mΩ @ 0.5V, 10mA |
| Диап. темп. хр. | -50 to 130 °C |
| Dynamic contact resistance | 200 mΩ @ 0.5V, 50mA, 1.5ms after closure |
| Magnetic sensitivity class | E |
| No external power required | Да |
