Биполярный транзистор, NPN, составной (Darlington), 250 В, 15 А, 150 Вт
У поставщика
ПроизводительON Semiconductor
КатегорияТранзисторы
У поставщиков
60 шт.
Норм. уп.: 30
Цены поставщиков
Склад 13
В наличии:60 шт
Срок поставки: до недели
Норм. уп.: 30
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 681,15 |
| от 4 | 645,46 |
| от 8 | 616,39 |
| от 15 | 594,80 |
| от 30 | 578,74 |
Описание

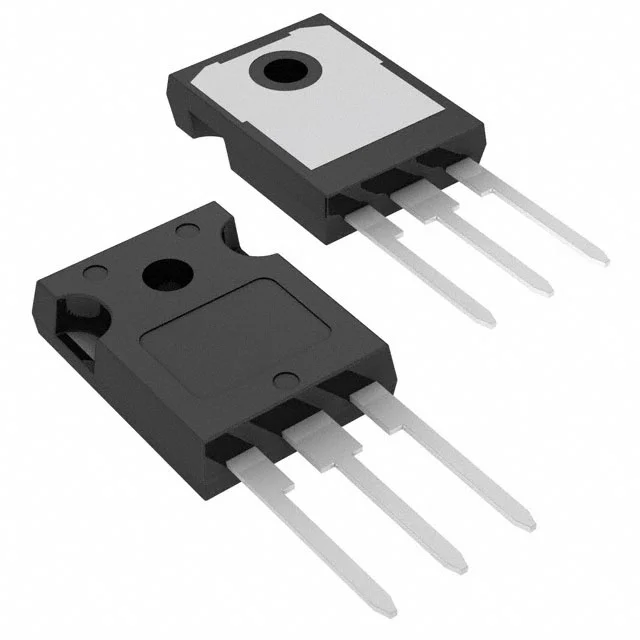

Биполярный транзистор NPN от ON Semiconductor, выполненный по составной схеме Дарлингтона. Рассчитан на напряжение 250 В, ток до 15 А и мощность 150 Вт, поставляется в корпусе TO-247. Применяется в мощных ключевых схемах, преобразователях напряжения и промышленной автоматике.
Технические характеристики
| Корпус | TO-247 (CASE 340L) |
| Примечания | Effective June 2012 this device will be available only in the TO-247 package. |
| Стиль | STYLE 3 |
| Корпус | TO-247 |
| Материал | Silicon |
| Тип монтажа | Выводной |
| Без свинца | Да |
| Артикул | MJH11022G |
| Конфигурация | Complementary Darlington |
| Предельные значения | Ток базы: 0.5A; Снижение выше 25°C: 1.2W/°C; Collector current peak: 30A; Emitter base voltage veb: 5V; Total device dissipation: 150W; Collector base voltage vcb: 250V; Непрерывный ток коллектора: 15A; Напряжение коллектор-эмиттер Vceo: 250V; Operating and storage junction temperature range: -65°C to +150°C |
| Тип транзистора | NPN |
| Тепл. хар-ки | Тепл. сопр. переход-корпус: 0.83°C/W |
| Тип упаковки | Tube (туба) |
| Электрические характеристики | On characteristics: Dc current gain hfe at 10a: 400 min, 15000 max; Dc current gain hfe at 15a: 100 min; Base emitter on voltage vbe on: 2.8V max; Base emitter saturation voltage vbe sat: 3.8V max; Collector emitter saturation voltage vce sat at 10a: 2.5V max; Collector emitter saturation voltage vce sat at 15a: 4.0V max; Off characteristics: Ток отсечки эмиттера Iebo: 2.0mA; Ток отсечки коллектора ICEO: 1.0mA; Collector cutoff current icev: 0.5mA; Collector cutoff current icev at 150c: 5.0mA; Collector emitter sustaining voltage vceo sus: 250V; Dynamic characteristics: Выходная ёмкость Cob (пФ): 400pF; Small signal current gain hfe: 75; Current gain bandwidth product ft: 3.0MHz |
| Описание (англ.) | NPN-Darl 250V 15A 150W B>100 |
