Биполярный транзистор, PNP, составной (Darlington), 100 В, 2 А, 20 Вт
У поставщика
ПроизводительSTMicroelectronics
КатегорияТранзисторы
У поставщиков
68 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:68 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 66,02 |
| от 32 | 60,95 |
| от 64 | 56,81 |
| от 127 | 53,71 |
| от 254 | 51,38 |
Описание

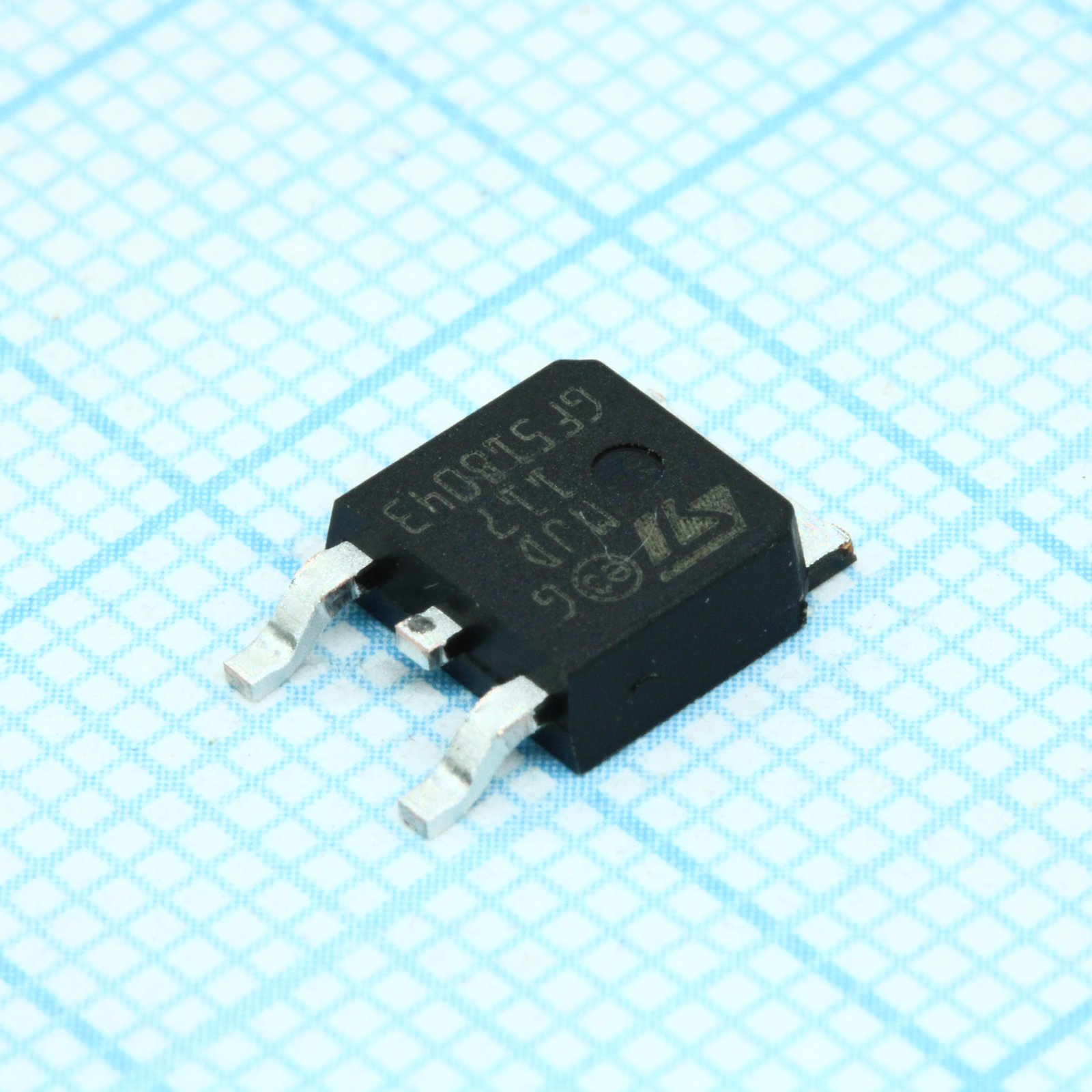

Биполярный PNP-транзистор составного типа (Дарлингтон) от STMicroelectronics. Работает при напряжении до 100 В, токе до 2 А и рассеивает мощность 20 Вт. Выполнен в компактном корпусе DPAK/TO-252AA. Применяется в промышленной автоматике и устройствах управления нагрузкой.
Технические характеристики
| Тип | Bipolar Transistor |
| Ib max | 50mA |
| Напряжение база-эмиттер вкл | Ic: 2A; Max: 2.8V; Vce: 3V |
| Ic peak | 4A |
| Корпус | DPAK-3 |
| Без свинца | Да |
| Vcb max | 100V |
| Veb max | 5V |
| Icbo макс. | 20 µA |
| Макс. ток коллектор-эмиттер | 20 µA |
| Макс. IEBO | 2 mA |
| Тип монтажа | SMD |
| Полярность | PNP |
| Vceo макс. | 100V |
| Similar to | TIP32 series |
| Конфигурация | Darlington |
| Derating case | 0.16 W/°C |
| Ic continuous | 2A |
| Соотв. RoHS | Да |
| Vbe saturation | Ib: 40mA; Ic: 4A; Max: 4V |
| Vce saturation | Ib: 8mA; Ic: 2A; Max: 2V, Ib: 40mA; Ic: 4A; Max: 3V |
| Коэф. усиления DC | Ic: 0.5A; Max: 12000; Min: 500; Vce: 3V, Ic: 2A; Max: —; Min: 1000; Vce: 3V, Ic: 4A; Max: —; Min: 200; Vce: 3V |
| Derating ambient | 0.014 W/°C |
| Выходная емкость | Max: 200; Примечание: for MJD117; Единица: pF; Условия теста: F: 0.1 MHz; Ie: 0; Vcb: 10V |
| Vceo sustaining min | 100V |
| Частота перехода | Min: 25; Единица: MHz; Условия теста: F: 1 MHz; Ic: 0.75A; Vce: 10V |
| Power dissipation case | 20W |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Power dissipation ambient | 1.75W |
| Диап. темп. хр. | -65 to +150°C |
| Описание (англ.) | PNP Darlington 100V 2A |
| Тепловое сопр. переход-корпус | 6.25 °C/W |
| Макс. темп. перехода | 150°C |
| Мин. темп. перехода | -65°C |
| Тепловое сопротивление переход-среда | 71.4 °C/W |
