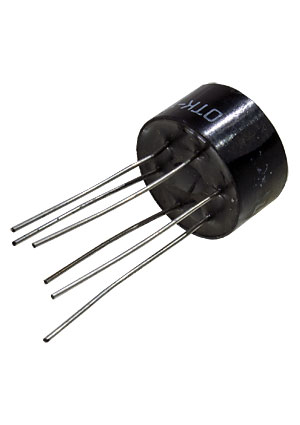

МИТ 7В, трансформатор импульсный 0.12А 300В (90-92г)
У поставщика
ПроизводительИзумруд
У поставщиков
19 шт.
Норм. уп.: 50
Цены поставщиков
Склад 12
В наличии:19 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 50 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 103,50 |
| от 50 | 62,10 |
| от 500 | 51,75 |
Описание
МИТ 7В — импульсный трансформатор от производителя «Изумруд», выполнен в круглом корпусе Ø22x13 мм с выводами под пайку (THT). Рассчитан на ток до 120 мА и напряжение 300 В, индуктивность обмоток — 0,5 мГн и 0,25 мГн при коэффициенте трансформации 14:10. Подходит для блокинг-генераторов с рабочей частотой до 10 кГц в импульсных источниках питания и преобразователях напряжения.
Технические характеристики
| Тип | pulse_transformer |
| Модель | МИТ-7В |
| Ток, А | 120mA |
| Корпус | Ø22x13mm |
| Напряжение, В | 300V |
| Тип монтажа | THT |
| Размеры | Ø22x13mm |
| Индуктивность | 0.5mH (n1), 0.25mH (n2) |
| Additional info | For blocking generator, follow frequency 10kHz |
| Сопротивление нагрузки | 75Ω |
| Pulse duration range | 0.04:0.1 μs |
| Transformation ratio | 14:10 (n1:n2) |
| Capacitance between windings | 10pF |
