Датчик давления интеллектуальный 300....1100 гПа шина SPI
У поставщика
У поставщиков
45 шт.
Норм. уп.: 72
Цены поставщиков
Склад 13
В наличии:45 шт
Срок поставки: до недели
Норм. уп.: 72
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 562,30 |
| от 2 | 554,75 |
| от 4 | 544,88 |
| от 7 | 530,63 |
| от 13 | 506,94 |
Описание

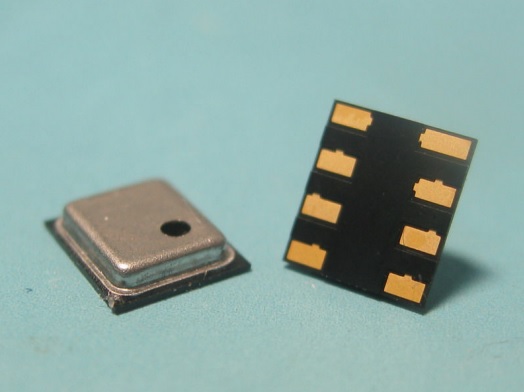

Интеллектуальный датчик давления METRODYNE MIS-7300-015AS измеряет атмосферное давление в диапазоне от 300 до 1100 гПа. Устройство использует цифровой интерфейс SPI и выпускается в компактном корпусе LGA8. Датчик подходит для метеостанций, систем климат-контроля и промышленной автоматики.
Технические характеристики
| Корпус | 8-pin LGA |
| Тип монтажа | SMD |
| Время спада | 200ns |
| Интерфейс | SPI |
| Noise rms | 0.035 hPa |
| Время нарастания | 200ns |
| Esd rating mm | 400V |
| Разрешение АЦП | 16 bits |
| Макс. коэффициент заполнения | 60% |
| Duty cycle min | 40% |
| Duty cycle typ | 50% |
| Рейтинг ЭСР HBM | 4000V |
| Диапазон влажности | 0 to 95% RH |
| Pressure range | 300 to 1100 hPa |
| Conversion time | 34.5 ms |
| Soldering drift | ±2 hPa |
| Output code range | 2048 to 63487 |
| Размеры упаковки | 4.5x4x1.1mm |
| Макс. напр. пит. | 3.6V |
| Мин. напр. пит. | 2.0V |
| Напряжение питания тип. | 3.0V |
| Диап. вх. напр. | -0.3V to VDD+0.3V |
| Долговременная стабильность | ±1 hPa (12 months) |
| Overpressure rating | 2X rated pressure |
| Pressure resolution | 0.045 hPa |
| Supply current peak | 600µA |
| Точность температуры | ±2°C (-40 to 85°C) |
| Вх. ток утечки | 0.1µA |
| Вх. низ. напр. макс. | 20%VDD |
| Integral nonlinearity | ±4 LSB |
| Вх. выс. напр. мин. | 80%VDD |
| Низ. напр. вых. макс. | 20%VDD |
| Temperature resolution | 0.1°C |
| Мин. выходное высокое напряжение | 80%VDD |
| Тип упаковки | Palette (палетта) |
| Differential nonlinearity | ±1 LSB |
| Диап. темп. хр. | -40 to 125°C |
| Absolute pressure accuracy | ±2.5 hPa (700-1100 hPa, 0-65°C); ±3 hPa (300-1100 hPa, 0-65°C) |
| Recovery time after reflow | 7 days |
| Relative pressure accuracy | ±0.5 hPa (700-1100 hPa, 25°C) |
| Serial clock frequency max | 500 kHz |
| Supply current average max | 30.5µA |
| Supply current average typ | 21.6µA |
| Supply current standby max | 0.5µA |
| Supply current standby typ | 0.1µA |
| Диап. раб. темп. | -40 to 85°C |
| Абс. макс. напряжение питания | 4V |
| External clock frequency max | 35000 Hz |
| External clock frequency min | 30000 Hz |
| External clock frequency typ | 32768 Hz |
| Описание (англ.) | Intelligent Pressure Sensor 300-1100 hPa SPI |
