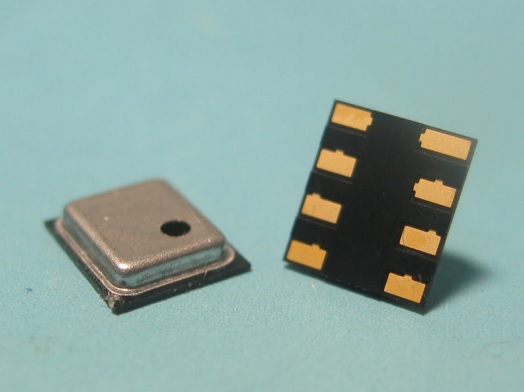

Датчик давления интеллектуальный 300....1100 гПа шина I2C
У поставщика
У поставщиков
42 шт.
Норм. уп.: 72
Цены поставщиков
Склад 13
В наличии:42 шт
Срок поставки: до недели
Норм. уп.: 72
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 562,30 |
| от 2 | 554,75 |
| от 4 | 544,88 |
| от 7 | 530,63 |
| от 13 | 506,94 |
Описание
Интеллектуальный датчик давления от METRODYNE измеряет атмосферное давление в диапазоне от 300 до 1100 гПа. Устройство выполнено в компактном корпусе LGA8 и оснащено цифровым интерфейсом I2C для точной передачи данных. Применяется в метеостанциях, системах климат-контроля и промышленной автоматике.
Технические характеристики
| Корпус | 8-pin LGA |
| Тип монтажа | SMD |
| Время спада | 200nS |
| Интерфейс | I2C |
| Время нарастания | 200nS |
| Размеры | 4.5x4x1.1mm |
| Otp memory | 512bits |
| Макс. влажность | 95%RH |
| Мин. влажность | 0%RH |
| Esd rating mm | 400V |
| Pressure type | Absolute |
| Разрешение АЦП | 16Bits |
| Рейтинг ЭСР HBM | 4000V |
| Conversion time | 34.5ms |
| Pressure range max | 1100hPa |
| Pressure range min | 300hPa |
| Макс. напр. пит. | 3.6V |
| Мин. напр. пит. | 2.0V |
| Напряжение питания тип. | 3V |
| Pressure resolution | 0.045hPa |
| Soldering drift max | 2hPa |
| Soldering drift min | -2hPa |
| Макс. ток дежурного режима | 0.5µA |
| Standby current typ | 0.1µA |
| Maximum overpressure | 2X rated pressure |
| Точность температуры | ±2°C |
| Вх. ток утечки | 0.1µA |
| Вх. низ. напр. макс. | 20%VDD |
| Output code range max | 63487 |
| Output code range min | 2048 |
| Rms noise in pressure | 0.035hPa |
| Serial data clock max | 500kHz |
| Вх. выс. напр. мин. | 80%VDD |
| Низ. напр. вых. макс. | 20%VDD |
| Temperature resolution | 0.1°C |
| Мин. выходное высокое напряжение | 80%VDD |
| Тип упаковки | Palette (палетта) |
| Integral nonlinearity max | +4LSB |
| Integral nonlinearity min | -4LSB |
| Абс. макс. входное напряжение | -0.3V to VDD+0.3V |
| Recovery time after reflow | 7days |
| Relative pressure accuracy | ±0.5hPa |
| Макс. напряжение питания | 4V |
| External clock frequency max | 35000Hz |
| External clock frequency min | 30000Hz |
| External clock frequency typ | 32768Hz |
| Описание (англ.) | Intelligent Pressure Sensor 300-1100 hPa I2C |
| Differential nonlinearity max | +1LSB |
| Differential nonlinearity min | -1LSB |
| External clock duty cycle max | 60% |
| External clock duty cycle min | 40% |
| External clock duty cycle typ | 50% |
| Long term stability 12 months | ±1hPa |
| Темп. хр. макс. | 125°C |
| Темп. хр. мин. | -40°C |
| Peak current during conversion | 600µA |
| Average current 1conv per s max | 30.5µA |
| Average current 1conv per s typ | 21.6µA |
| Раб. температура макс. | 85°C |
| Раб. темп. мин. | -40°C |
| Absolute pressure accuracy 300 1100hPa | ±3hPa |
| Absolute pressure accuracy 700 1100hPa | ±2.5hPa |
