Датчик давления интеллектуальный дифференциальный биполярный -15....+15 PSI шина I2C
У поставщика
У поставщиков
75 шт.
Норм. уп.: 28
Цены поставщиков
Склад 13
В наличии:75 шт
Срок поставки: до недели
Норм. уп.: 28
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 549,08 |
| от 2 | 541,70 |
| от 4 | 532,06 |
| от 7 | 518,14 |
| от 13 | 495,01 |
Описание

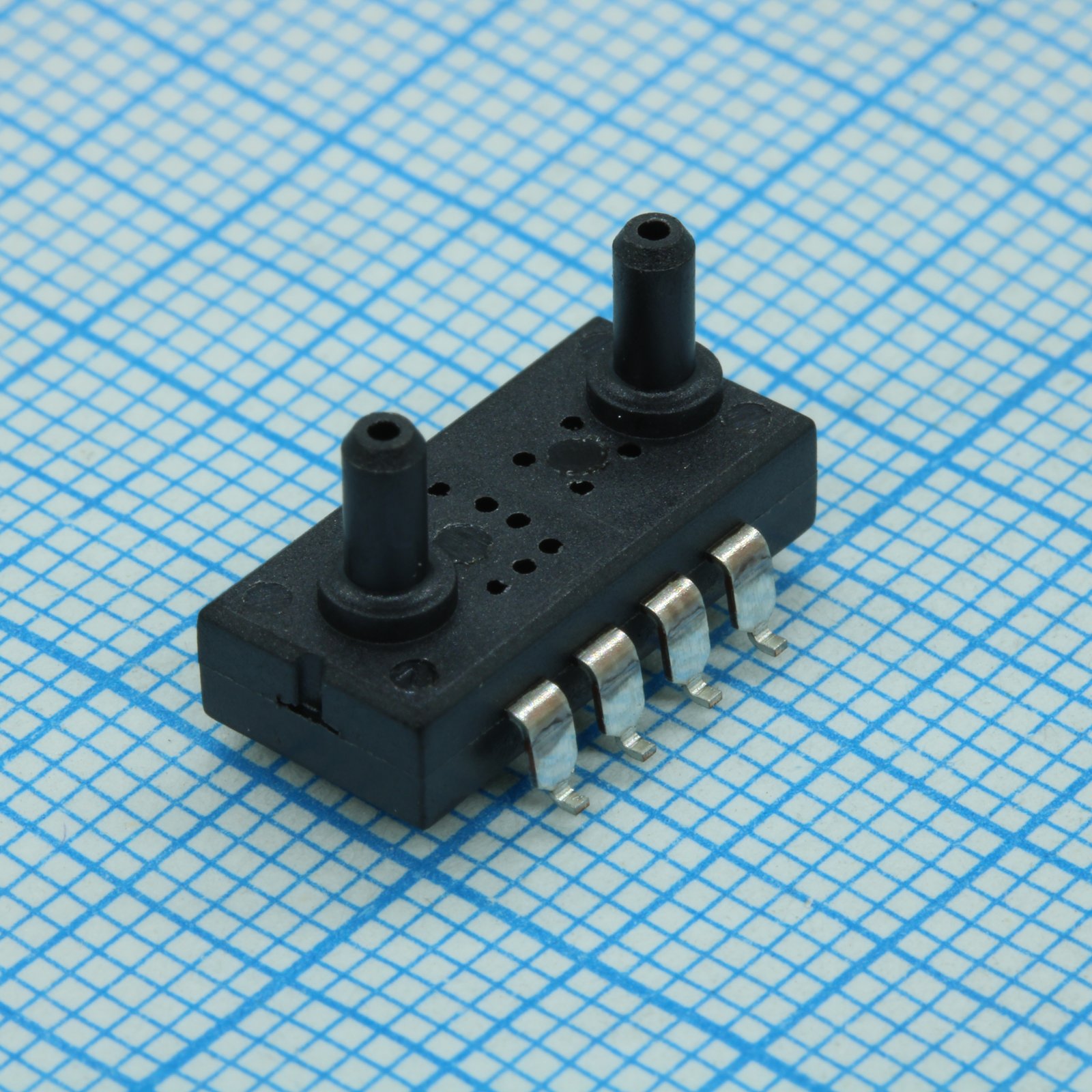

Интеллектуальный дифференциальный датчик давления от METRODYNE. Работает в биполярном диапазоне от -15 до +15 PSI с выходом по шине I2C. Выполнен в компактном SMD-корпусе, поставляется в тубе. Подходит для систем промышленной автоматики и контроля воздушных потоков.
Технические характеристики
| Корпус | 8-pin SMD (see datasheet for dimensions) |
| Особенности | factory calibrated, temperature compensated, OTP memory, low standby current, SPI/I2C selectable, pin1 VPP not to be connected |
| Тип монтажа | SMD |
| Время спада | 200 ns |
| Время нарастания | 200 ns |
| Описание | Intelligent differential bipolar pressure sensor, -15 to +15 PSI, I2C interface |
| Артикул | MIS-3600-015DI |
| Overpressure | 2X rated pressure |
| Корпус | SMD |
| Esd rating mm | 400V |
| Pressure type | differential bipolar |
| Разрешение АЦП | 16 bits |
| Рейтинг ЭСР HBM | 4000V |
| Диапазон влажности | 0 to 95%RH |
| Pressure range | -15 to +15 PSI differential |
| Conversion time | 34.5 ms typ |
| Digital interface | I2C |
| Input low voltage | 20% VDD |
| Output code range | 2048 to 63487 |
| Pressure accuracy | ±1%FS over -30 to 85°C, ±2%FS over -40 to -30°C |
| Input high voltage | 80% VDD |
| Mclk frequency max | 35000 Hz |
| Mclk frequency min | 30000 Hz |
| Mclk frequency typ | 32768 Hz |
| Низкое выходное напряжение | 20% VDD (sink 0.6mA for SDO, 1.0mA for SDI) |
| Output update rate | 25 Hz |
| Макс. напр. пит. | 3.6V |
| Мин. напр. пит. | 2.0V |
| Напряжение питания тип. | 3.0V |
| Высокое вых. напр. | 80% VDD (source 0.6mA) |
| Supply current peak | 600µA |
| Supply current average | 21.6 to 30.5µA at 1 conversion/s |
| Тип упаковки | Tube (туба) |
| Диап. темп. хр. | -40 to 125°C |
| Serial clock frequency max | 500 kHz |
| Supply current standby max | 0.5µA |
| Supply current standby typ | 0.1µA |
| Диап. раб. темп. | -40 to 85°C |
| Абс. макс. напряжение питания | 4V |
| Temperature output accuracy | -2 to 2°C over -40 to 85°C |
| Описание (англ.) | Intelligent Pressure Sensor/Differential bipolar -15~15 PSI I2C |
| Temperature output resolution | 0.1°C |
| Pressure output full scale range bits max | 13.7 |
| Pressure output full scale range bits min | 12.8 |
| Pressure output full scale range bits typ | 13.4 |
