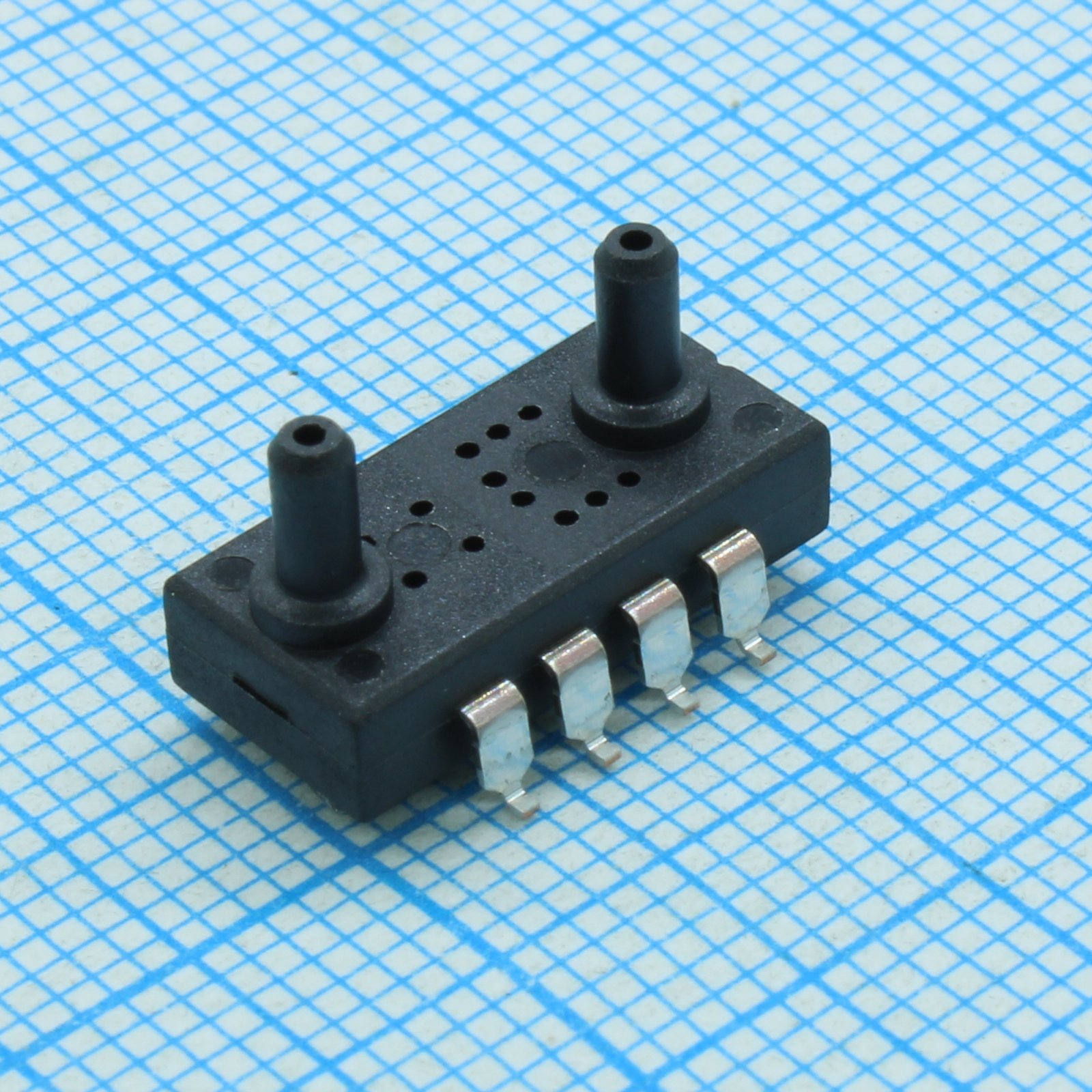

Датчик давления дифференциальный биполярный -5.8....+5.8 PSI шина I2C
У поставщика
У поставщиков
12 шт.
Норм. уп.: 28
Цены поставщиков
Склад 13
В наличии:12 шт
Срок поставки: до недели
Норм. уп.: 28
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 548,34 |
| от 2 | 541,01 |
| от 4 | 531,42 |
| от 7 | 517,58 |
| от 13 | 494,57 |
Описание
Датчик давления дифференциальный биполярный от METRODYNE. Работает в диапазоне от -5.8 до +5.8 PSI, оснащён цифровой шиной I2C для точной передачи данных. Выполнен в компактном SMD-корпусе, поставляется в тубе. Подходит для систем вентиляции, контроля воздушных потоков и промышленной автоматики.
Технические характеристики
| ESD (мм) | 400V |
| ЭСР HBM | 4000V |
| Корпус | 8-pin (likely SOP8) |
| Тип монтажа | SMD |
| Время спада | 200ns |
| Интерфейс | I2C |
| Кол-во выводов | 8 |
| Время нарастания | 200ns |
| Размеры | not specified in datasheet |
| Разрешение | 16 bits |
| Корпус | SMD |
| Pressure type | differential bipolar |
| Диапазон влажности | 0 to 95%RH |
| Pressure range | -5.8 to +5.8 PSI |
| Conversion time | 34.5ms |
| Output update rate | 25Hz |
| Overpressure rated | 2X |
| Макс. напр. пит. | 3.6V |
| Мин. напр. пит. | 2.0V |
| Напряжение питания тип. | 3V |
| Supply current peak | 600μA |
| Точность температуры | -2 to +2°C |
| Adc output code range | 2048 to 63487 |
| Temperature resolution | 0.1°C |
| Pressure accuracy t 85C | 2%FS (note: ±2% for other ranges) |
| Тип упаковки | Tube (туба) |
| Digital input low voltage | 20%VDD |
| External clock duty cycle | 40% to 60% |
| Диап. темп. хр. | -40 to 125°C |
| Digital input high voltage | 80%VDD |
| Full scale output bits max | 13.4 bits |
| Full scale output bits min | 12.4 bits |
| Full scale output bits typ | 12.9 bits |
| Serial clock frequency max | 500kHz |
| Supply current average max | 30.5μA |
| Supply current average typ | 21.6μA |
| Supply current standby max | 0.5μA |
| Supply current standby typ | 0.1μA |
| Digital output high voltage | 80%VDD (source 0.6mA) |
| Диап. раб. темп. | -40 to 85°C |
| External clock frequency typ | 32.768kHz |
| Описание (англ.) | Differential bipolar -5.8~5.8 PSI I2C |
| Digital input leakage current | 0.1μA |
| Digital output low voltage sdi | 20%VDD (sink 1.0mA) |
| Digital output low voltage sdo | 20%VDD (sink 0.6mA) |
| External clock frequency range | 30000 to 35000 Hz |
| Pressure accuracy t minus30 to 85C | ±1%FS |
| Pressure accuracy t minus40 to minus30C | ±2%FS |
