LDO регуляторы напряжения Single 300mA LDO Enable Pull-Down
У поставщика
ПроизводительMicrochip
КатегорияМикросхемы
У поставщиков
537 шт.
Норм. уп.: 10000
Цены поставщиков
Склад 13
В наличии:537 шт
Срок поставки: до недели
Норм. уп.: 10000
Минимальная партия: 98 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 7,66 |
| от 46 | 7,07 |
| от 79 | 6,44 |
| от 157 | 5,96 |
| от 314 | 5,55 |
Описание

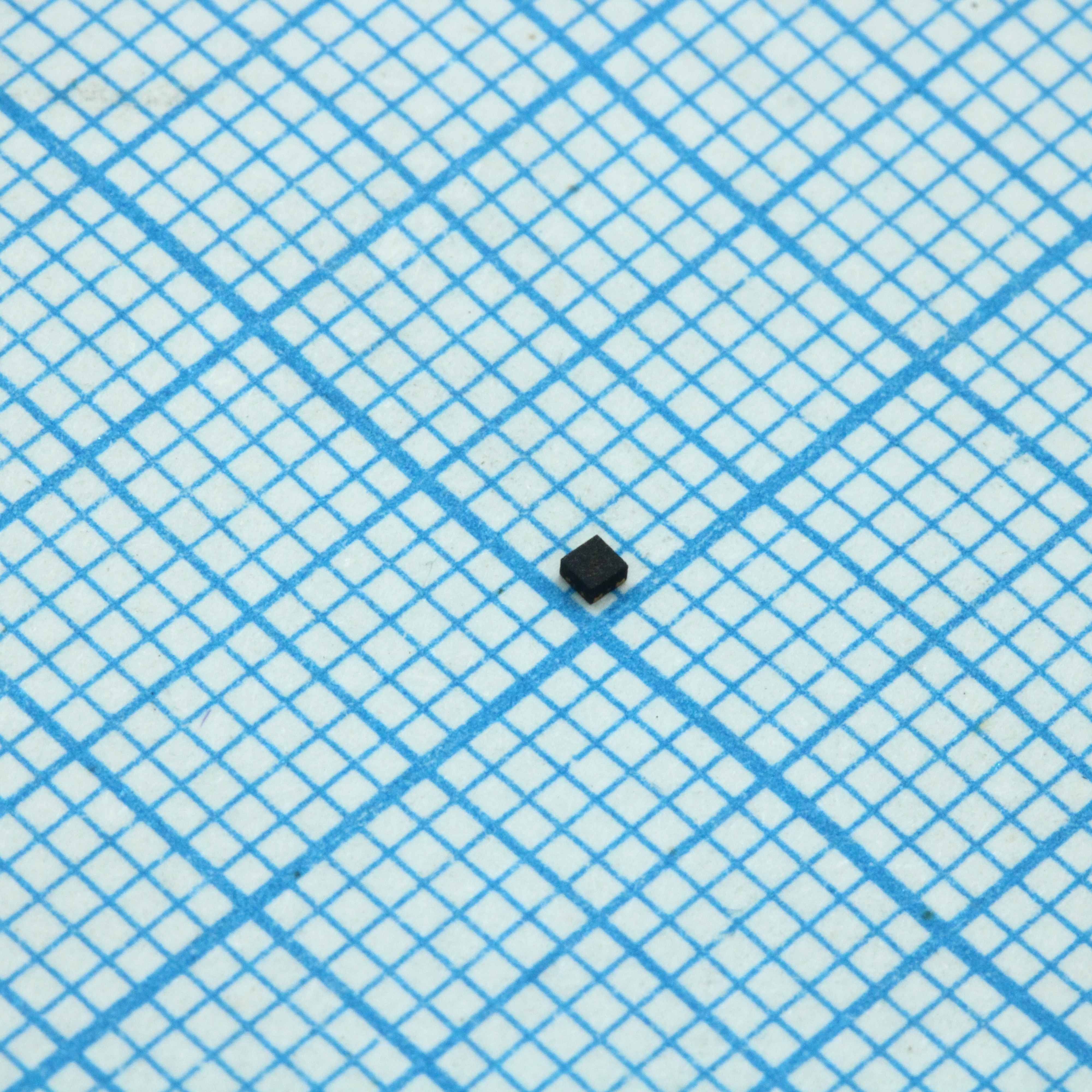

Микросхема стабилизатора напряжения от Microchip. Это LDO-регулятор с выходным током до 300 мА и фиксированным напряжением 1,2 В. Компонент выполнен в компактном корпусе DFN4 размером 1x1 мм и оснащён функцией принудительного стягивания вывода Enable. Подходит для портативных устройств и маломощной бытовой электроники.
Технические характеристики
| PSRR | 60dB at 1kHz |
| Тип упаковки | 4-Lead 1.0mm x 1.0mm Thin DFN |
| Корпус | DFN4-(1x1) |
| Тип монтажа | SMD |
| Вых. напряжение | 1.2V |
| Рег. линии | 0.02%/V (typ), 0.3%/V (max) |
| Рег. нагрузки | 8mV (typ), 40mV (max) |
| Enable logic low | 0.2V |
| Output noise rms | 175µV (10Hz to 100kHz) |
| Макс. время включения | 125µs |
| Макс. ток ограничения | 900mA |
| Мин. ток ограничения | 400mA |
| Enable logic high | 1.2V |
| Макс. вх. напр. | 5.5V |
| Мин. входное напряжение | 2.5V |
| Макс. вых. ток | 300mA |
| Размеры упаковки | 1.0mm x 1.0mm |
| Dropout voltage max | 380mV |
| Макс. ток отключения | 1µA |
| Turn on time typical | 50µs |
| Current limit typical | 630mA |
| Макс. ток покоя | 55µA |
| Типовое падение напряжения | 160mV |
| Точность выходного напряжения | ±2% (typ), ±3% (max over temp) |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Shutdown current typical | 0.05µA |
| Auto discharge resistance | 25Ω (typ) |
| Enable pull down resistor | 4MΩ (typ) |
| Макс. раб. темп. | +125°C |
| Мин. раб. темп. | -40°C |
| Ток покоя тип. | 38µA |
| Рекомендуемый входной конденсатор | 1µF ceramic |
| Рекомендуемый выходной конденсатор | 1µF ceramic |
| Описание (англ.) | LDO Voltage Regulators Single 300mA LDO Enable Pull-Down |
| Термосопротивление переход-среда | 250°C/W |
