Линейный стабилизатор с низким падением напряжения положительной полярности 3.3В 0.15А
У поставщика
ПроизводительMicrochip
КатегорияЛинейные регуляторы
У поставщиков
847 шт.
Норм. уп.: 10000
Цены поставщиков
Склад 13
В наличии:847 шт
Срок поставки: до недели
Норм. уп.: 10000
Минимальная партия: 42 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 16,53 |
| от 41 | 15,76 |
| от 82 | 14,75 |
| от 163 | 13,54 |
| от 325 | 12,39 |
Описание

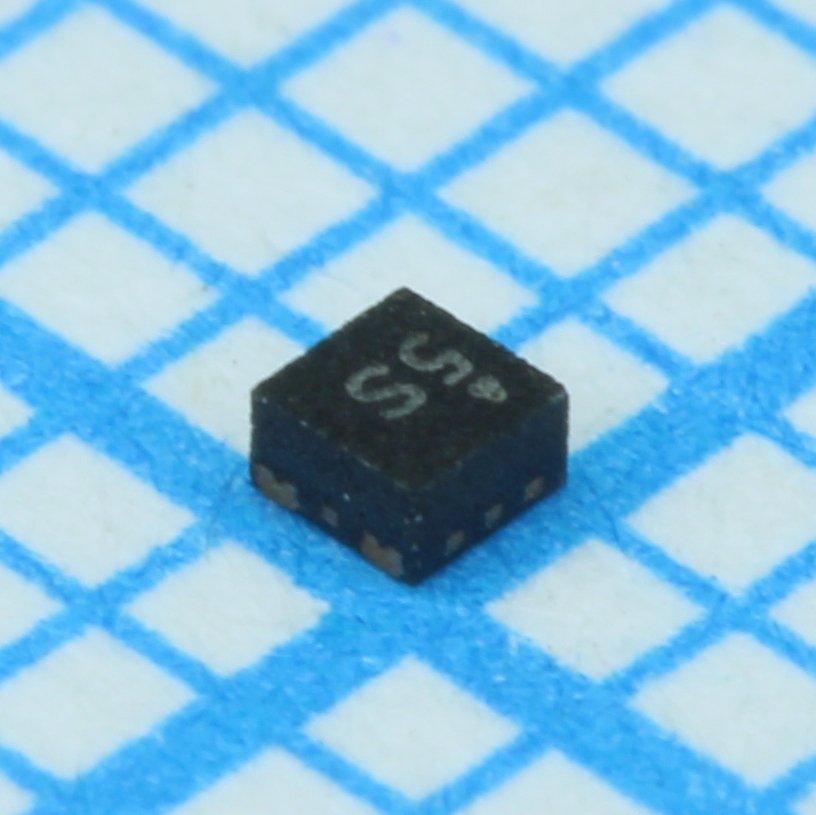

Линейный стабилизатор напряжения от Microchip с фиксированным выходом 3,3 В и током до 0,15 А. Отличается низким падением напряжения и компактным корпусом 4-TMLF (1x1 мм). Подходит для портативных устройств и маломощных схем в бытовой электронике.
Технические характеристики
| Корпус | 1mm x 1mm Thin DFN-4 |
| Тип монтажа | SMD |
| Psrr 1khz | 60dB |
| Размеры | 1mm x 1mm |
| ESD рейтинг | 2kV |
| Psrr 10khz | 50dB |
| Описание | High Performance Low Dropout 150 mA LDO |
| Артикул | MIC5365-3.3YMT-TZ |
| Производитель | Microchip Technology |
| Выходной шум | 200µV RMS |
| Время включения | 45µs |
| Вых. напряжение | 3.3V |
| Соотв. RoHS | Да |
| Входной конденсатор | 1µF |
| Рег. линии | 0.02% |
| Рег. нагрузки | 0.3% |
| Ток отключения | 0.05µA |
| Тепловая защита | Да |
| Макс. время включения | 100µs |
| Макс. ток ограничения | 550mA |
| Мин. ток ограничения | 200mA |
| Current limit typ | 370mA |
| Макс. вх. напр. | 5.5V |
| Мин. входное напряжение | 2.5V |
| Ток покоя | 29µA |
| Макс. вых. ток | 150mA |
| Макс. регулировка линии | 0.3% |
| Макс. регулировка нагрузки | 1.0% |
| Package alternative | SC-70-5 |
| Dropout voltage 50mA | 45mV |
| Мин. выходной конденсатор | 1µF |
| Макс. ток отключения | 1µA |
| Dropout voltage 150mA | 120mV |
| Тип выходного конденсатора | Ceramic 0402 |
| Макс. ток покоя | 45µA |
| Enable voltage low max | 0.2V |
| Enable voltage high min | 1.2V |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Thermal resistance sc70 | 256.5°C/W |
| Current limit protection | Да |
| Enable input current low | 0.01µA |
| Макс. темп. перехода | +125°C |
| Темп. перехода мин. | -40°C |
| Output discharge circuit | Да |
| Thermal resistance tdfn4 | 250°C/W |
| Thermal resistance tqfn8 | 250°C/W |
| Auto discharge resistance | 30Ω |
| Dropout voltage 150mA max | 200mV |
| Enable input current high | 0.01µA |
| Output current guaranteed | 150mA |
| Температура пайки выводов | +260°C |
| Описание (англ.) | LDO Regulator Pos 3.3V 0.15A 4-Pin TDFN EP T/R |
| Output voltage accuracy initial | ±2% |
| Output voltage accuracy over temp | ±3% |
