OLED 2.42", 128x64, Yellow color, интерфейсы: 8 битный паралл./SPI/I2C, контроллер SSD1305, VDD = 2.4 ... 3.5 В, -40...+70С
У поставщика
ПроизводительMULTI-INNO
У поставщиков
22 шт.
Цены поставщиков
Склад 13
В наличии:22 шт
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2 350,99 |
| от 2 | 2 325,12 |
| от 3 | 2 291,66 |
| от 4 | 2 244,31 |
| от 5 | 2 163,70 |
Описание

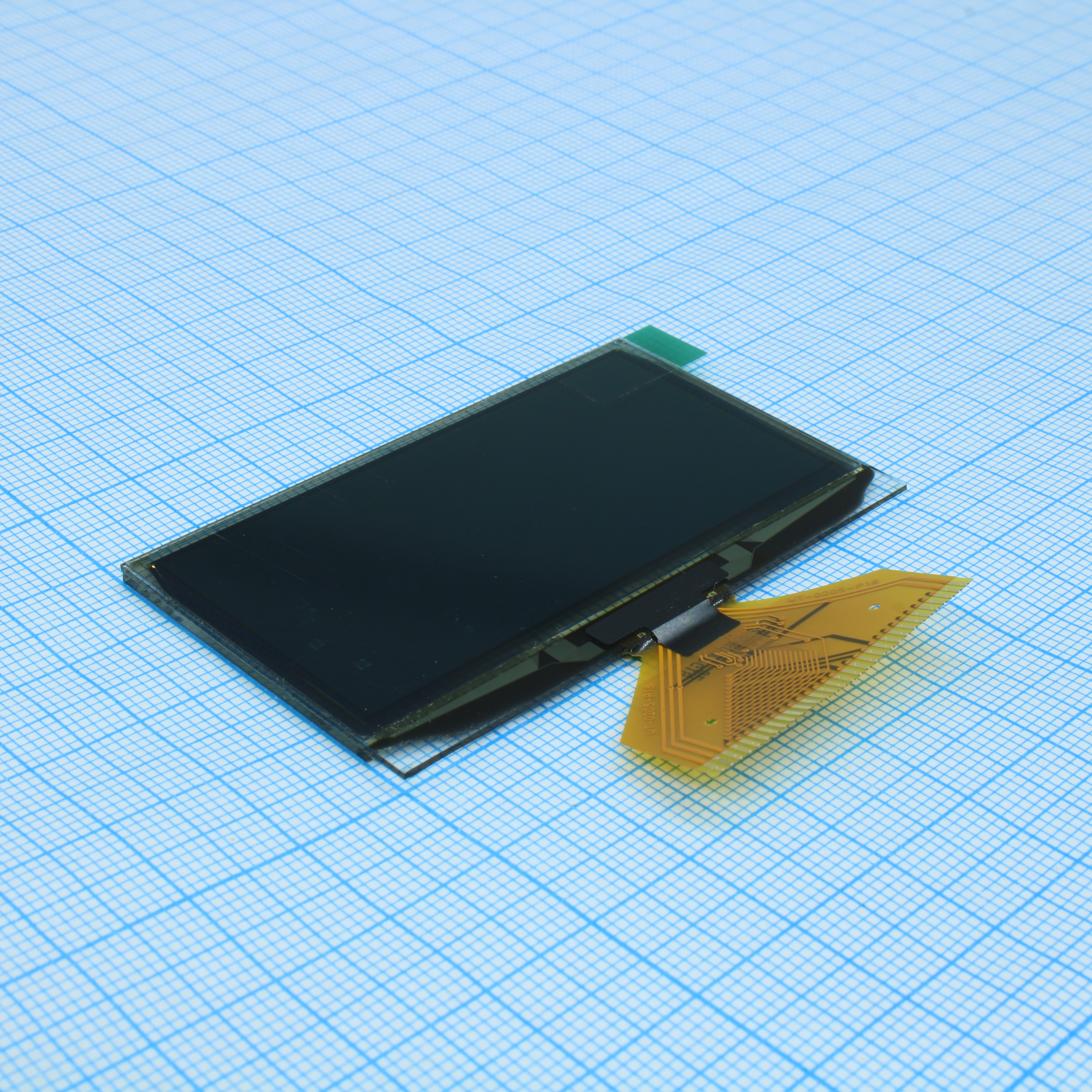

OLED-дисплей MULTI-INNO MI12864MO-Y с диагональю 2,42 дюйма и разрешением 128×64 пикселей. Экран имеет яркий жёлтый цвет свечения, поддерживает интерфейсы 8-битный параллельный, SPI и I2C, работает при напряжении питания от 2,4 до 3,5 В. Контроллер SSD1305 обеспечивает стабильное изображение в диапазоне температур от -40 до +70 °C. Подходит для встраиваемых систем, промышленной автоматики и портативных устройств.
Технические характеристики
| Цоколевка | 1: N.C. (GND); 2: VCC; 3: VCOMH; 4: IREF; 5: D7; 6: D6; 7: D5; 8: D4; 9: D3; 10: D2; 11: D1; 12: D0; 13: E/RD#; 14: R/W#; 15: D/C#; 16: RES#; 17: CS#; 18: NC; 19: BS2; 20: BS1; 21: VDD; 22: N.C.; 23: N.C.; 24: N.C.; 25: N.C.; 26: N.C.; 27: N.C.; 28: N.C.; 29: N.C.; 30: VSS; 31: N.C. (GND) |
| Driver ic | SSD1309 |
| Интерфейс | 8-bit 68XX/80XX Parallel, 4-wire SPI, I2C |
| Кол-во выводов | 31 |
| Шаг выводов | 1.0mm |
| Ширина вывода | 0.5mm |
| Pixel size | 0.40mm x 0.43mm |
| Разрешение | 128x64 |
| Активная площадь | 2.42" |
| Описание | OLED 2.42", 128x64, Yellow color |
| Тип дисплея | OLED |
| Module width | 60.5mm |
| Display color | Жёлтый |
| Module height | 37mm |
| Тип монтажа | Contact Side |
| Pixel pitch x | 0.43mm |
| Pixel pitch y | 0.43mm |
| Glass thickness | 0.15mm max |
| Module thickness | 2.10mm max (without polarizer protective film & remove tape) |
| Active area width | 55.01mm |
| Общий допуск | +/-0.30mm |
| Active area height | 27.49mm |
| Vcc supply voltage | 2.4V to 3.5V |
| Vdd supply voltage | 2.4V to 3.5V |
| Viewing area width | 57.01mm |
| Polarizer thickness | 0.2mm |
| Темп. хранения | -40C to +70C |
| Viewing area height | 29.49mm |
| Alignment hole count | 2 |
| Примечание | OLED 2.42", 128x64, Желтый |
| Раб. температура | -40C to +70C |
| Alignment hole diameter | 1.0mm |
| Тип упаковки | Palette (палетта) |
| Артикул производителя | MI12864MO-Y |
| Module thickness assembled | 2.35mm max |
| Protective tape dimensions | 15x3.5x0.05mm |
| Описание (англ.) | OLED 2.42", 128 x 64, Yellow color, interface: 8 bit parallel/SPI/I2C, controller SSD1305, VDD = 2.4 ... 3.5V, -40...+70С |
