OLED 1,54 '', 128x64, желтый цвет, интерфейс: 8-битный параллельный, последовательный, 4-проводный SPI, I2C, контроллер SSD1309, VDD = 1,65 ... 3,3 В, -30 ... 70 C
У поставщика
ПроизводительMULTI-INNO
У поставщиков
128 шт.
Норм. уп.: 18
Цены поставщиков
Склад 13
В наличии:128 шт
Срок поставки: до недели
Норм. уп.: 18
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 229,93 |
| от 3 | 1 169,56 |
| от 5 | 1 120,39 |
| от 9 | 1 083,88 |
| от 18 | 1 056,71 |
Описание
OLED-дисплей MULTI-INNO с диагональю 1,54 дюйма и разрешением 128x64 пикселей. Желтый цвет свечения, поддерживает интерфейсы 8-битный параллельный, последовательный, 4-проводной SPI и I2C на контроллере SSD1309. Работает при напряжении питания от 1,65 до 3,3 В и в диапазоне температур от -30 до 70 °C. Подходит для портативных устройств, промышленных панелей и встраиваемых систем.
Технические характеристики
| Vcc | VCC |
| Vdd | 1.65V to 3.3V |
| Vss | VSS |
| Iref | IREF |
| Vlss | VLSS |
| Цвет | Жёлтый |
| Примечания | Color: Yellow; Driver IC: SSD1309; Interface: 8-bit 68XX/80XX Parallel, 4-wire SPI, I2C; Total thickness (1.55 Max) is without polarizer protective film & remove tape; Actual assembled total thickness with above materials should be 1.80 Max. |
| Вывод 1 | N.C. (GND) |
| Вывод 2 | VLSS |
| Вывод 3 | VSS |
| Вывод 4 | N.C. |
| Вывод 5 | VDD |
| Вывод 6 | BS1 |
| Pin 7 | BS2 |
| Вывод 8 | CS# |
| Pin 9 | RES# |
| Vcomh | VCOMH |
| Pin 10 | D/C# |
| Pin 11 | R/W# |
| Pin 12 | E/RD# |
| Pin 13 | D0 |
| Pin 14 | D1 |
| Pin 15 | D2 |
| Pin 16 | D3 |
| Pin 17 | D4 |
| Pin 18 | D5 |
| Pin 19 | D6 |
| Pin 20 | D7 |
| Pin 21 | IREF |
| Pin 22 | VCOMH |
| Pin 23 | VCC |
| Pin 24 | N.C. (GND) |
| Cap size | 42.04mm x 23.03mm |
| Common 0 | Row 63 |
| Common 31 | Row 2 |
| Common 32 | Row 64 |
| Common 63 | Row 1 |
| Driver ic | SSD1309 |
| Fpc pitch | 0.50mm |
| Ширина FPC | 0.35mm ± 0.03mm |
| Интерфейс | 8-bit 68XX/80XX Parallel, 4-wire SPI, I2C |
| Кол-во выводов | 24 |
| Кол-во рядов | 64 |
| Segment 0 | Column 1 |
| Fpc length | 11.5mm ± 0.05mm |
| Panel size | 42.04mm x 27.22mm |
| Pixel size | 0.254mm x 0.254mm |
| Разрешение | 128x64 |
| Активная площадь | 35.052mm x 17.516mm |
| Pixel pitch | 0.274mm x 0.274mm |
| Segment 127 | Column 128 |
| Column count | 128 |
| Display size | 1.54" |
| Тип дисплея | OLED |
| Площадь обзора | 37.052mm x 19.516mm |
| Fpc pin count | 24 |

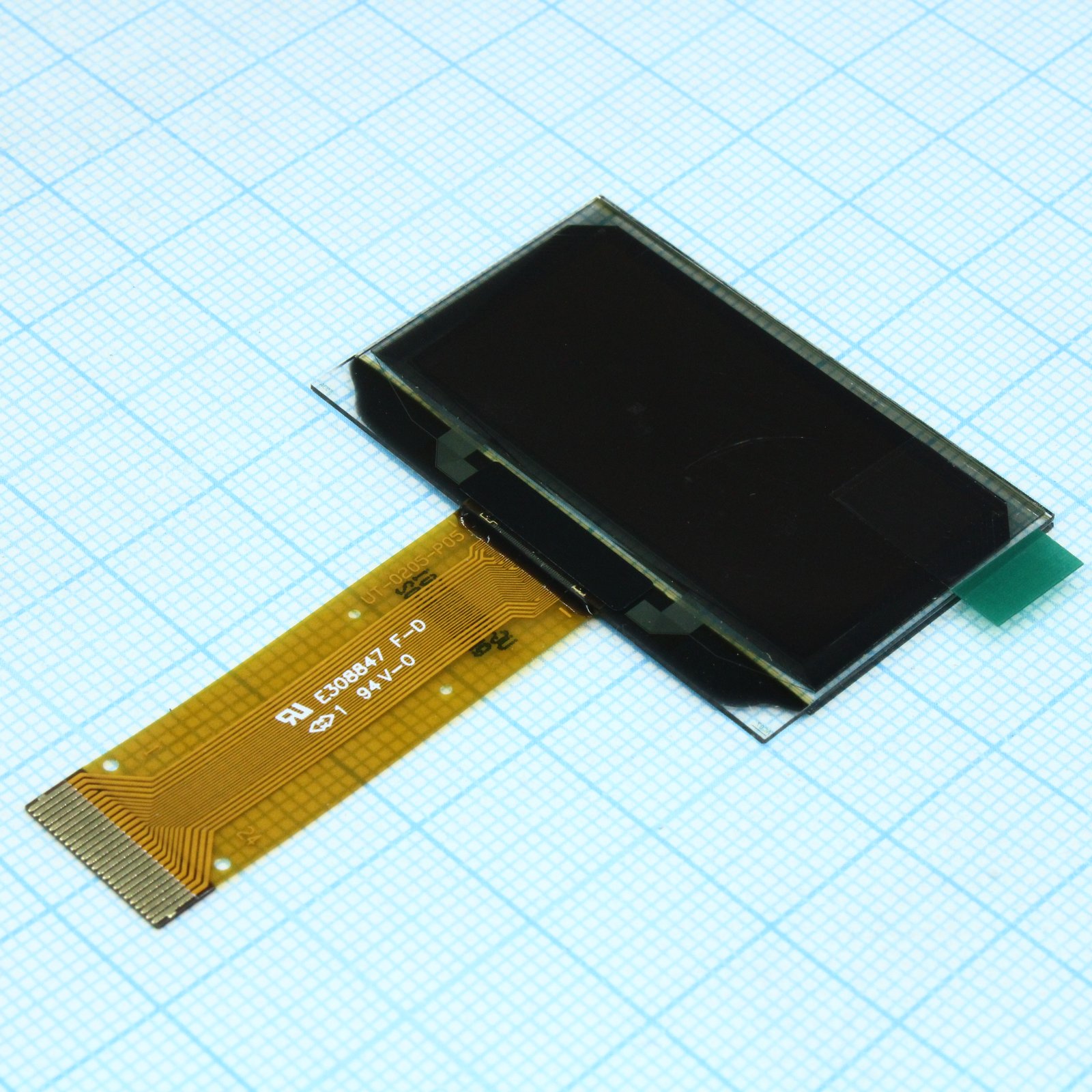

| Module number | MI12864GAO-Y |
| Polarizer size | 41.04mm x 21.8mm |
| Glass thickness | 0.3mm ± 0.03mm |
| Общий допуск | ±0.30mm |
| Contact dimensions | 15mm x 3.5mm x 0.05mm |
| Pixel configuration | 128 columns x 64 rows |
| Stiffener thickness | 4.5mm ± 0.5mm |
| Темп. хранения | -30°C to 70°C |
| Active area diagonal | 1.54" |
| Module thickness max | 1.55mm |
| Примечание | UG-2864KSYMG01 OLED 1.54'', 128x64, Желтый |
| Раб. температура | -30°C to 70°C |
| Contact side thickness | 0.2mm |
| Диаметр монтажного отверстия | 2 x φ0.8mm ± 0.1mm, 2 x φ1mm ± 0.1mm |
| Assembled thickness max | 1.80mm |
| Тип упаковки | Palette (палетта) |
| Protective tape thickness | 0.15mm max |
| Описание (англ.) | OLED 1.54'', 128x64, Yellow color, interface: 8 bit parallel,serial, 4-wire SPI, I2C, контроллер SSD1309, VDD = 1.65 ... 3.3 В, -30 ... 70 C |
