Документация
TFT 2.4", 240x320, 8/16 битный параллел. интерфейс, 65k, LED подсв., яркость 460 cd/m2, контрастность 500:1, драйвер ST7789V2, напр.пит. 2.8В, 6 o'clock, -20...70C
У поставщика
ПроизводительMULTI-INNO
У поставщиков
169 шт.
Норм. уп.: 15
Цены поставщиков
Склад 13
В наличии:169 шт
Срок поставки: до недели
Норм. уп.: 15
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 563,42 |
| от 2 | 555,96 |
| от 3 | 546,18 |
| от 6 | 532,12 |
| от 15 | 508,67 |
Описание

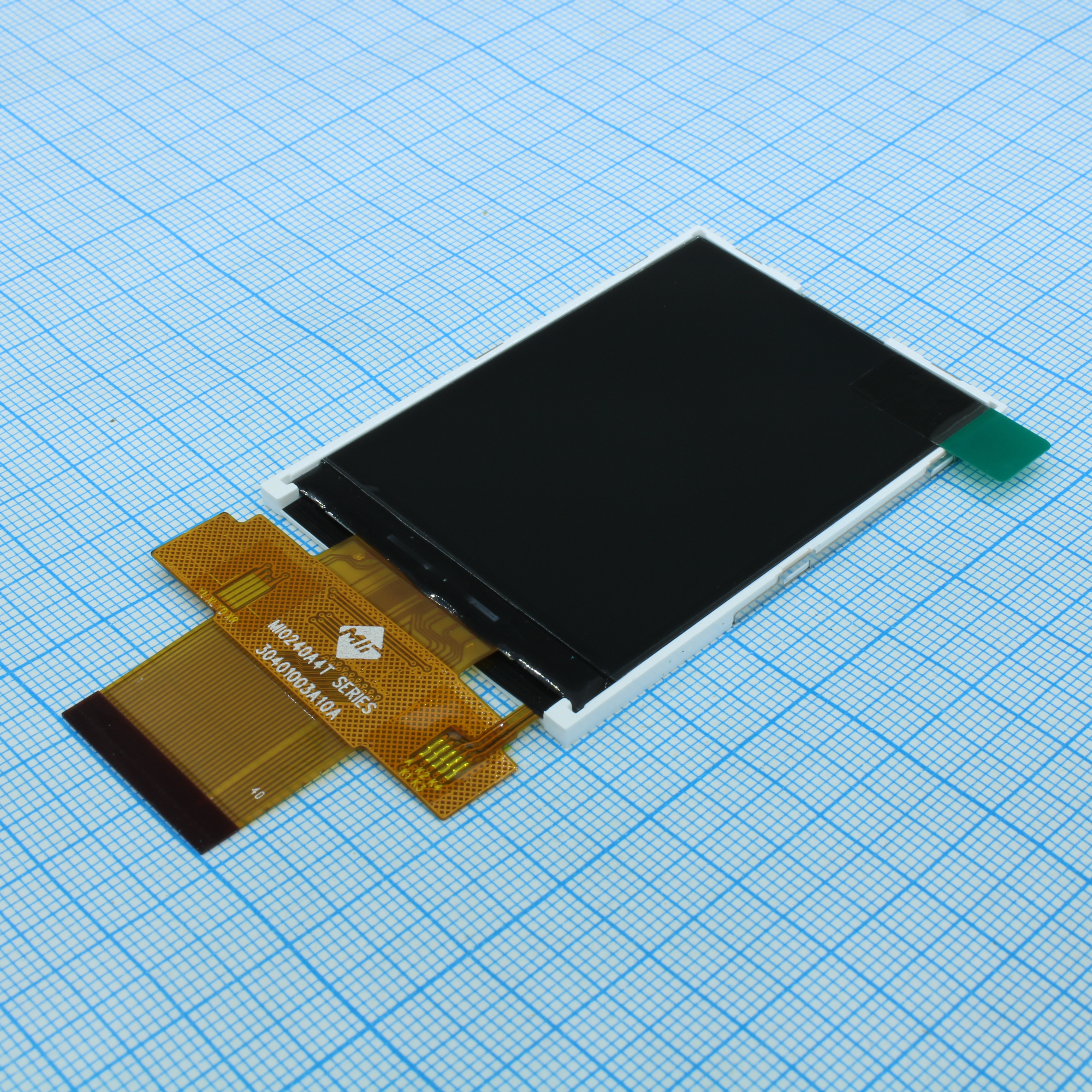

TFT-дисплей MULTI-INNO с диагональю 2,4 дюйма и разрешением 240x320 пикселей. Поддерживает 65 тысяч цветов, оснащён LED-подсветкой яркостью 460 кд/м² и контрастностью 500:1. Работает от напряжения 2,8 В через 8/16-битный параллельный интерфейс на драйвере ST7789V2. Подходит для портативных устройств, промышленных панелей и бытовой электроники.
Технические характеристики
| Примечания | Display type: TFT, transmissive, normally white, Operating voltage: IOVCC=1.8V/2.8V (typ.), VCC=2.8V (typ.), Viewing direction: 6 o'clock, Driver IC: ST7789V2, Operating temp.: -20°C ~ 70°C, Storage temp.: -30°C ~ 80°C, LED backlight: 4-chip white LED, If=80mA, Vf=3.0±0.2V, Surface luminance: 460 cd/m² (typ.), Top polarizer surface treatment: anti-glare, The single layer area of FPC is bendable and the bending radius must be not less than 1.5mm, General tolerance: ±0.2mm, RoHS compliant |
| Цвета | 65k |
| Цоколевка | 1: GND; 2: (NC)YD; 3: (NC)XL; 4: (NC)YU; 5: (NC)XR; 6: LCD_ID; 7: VCC; 8: IOVCC; 9: FMARK; 10: NC; 11: CS; 12: RS; 13: WR; 14: RD; 15: DB0; 16: DB1; 17: DB2; 18: DB3; 19: DB4; 20: DB5; 21: DB6; 22: DB7; 23: DB8; 24: DB9; 25: DB10; 26: DB11; 27: DB12; 28: DB13; 29: DB14; 30: DB15; 31: RESET; 32: IMO; 33: GND; 34: LED-K1; 35: LED-K2; 36: LED-K3; 37: LED-K4; 38: LED-A; 39: GND; 40: NC |
| Серия | MI0240A4T SERIES |
| Корпус | TFT module |
| Тип монтажа | FPC with stiffener |
| Driver ic | ST7789V2 |
| Интерфейс | 8/16-bit parallel |
| Module pn | MI0240A4T-1 |
| Кол-во выводов | 40 |
| Размеры | Ширина FPC: 30.0±0.5mm; Module width: 39.26±0.20mm; Кол-во контактов: 40; Contact pitch: 0.5mm; Contact width: 0.35±0.03mm; Fpc thickness: 0.4mm max; Module height: 27.7±1.0mm; Contact length: 20.5±0.1mm; Lcd active area: 36.72mm; Pin pitch total: 19.50±0.05mm; Stiffener width: 11.1±0.5mm; Lcd viewing area: 37.72mm; Module thickness: 2.4±0.5mm; Stiffener height: 4.0±0.5mm; Lcd active area 2: 48.96mm; Detail b dimension: 0.30±0.03mm; Lcd viewing area 2: 49.96mm; Detail b dimension 2: 0.153mm; Detail b dimension 3: 0.51mm; Detail b dimension 4: 0.153mm; Detail b dimension 5: 2.5±0.1mm; Tft outline diameter: 42.72±0.2mm; Fpc bending area width: 13.2±0.5mm; Tft outline diameter 2: 60.26±0.2mm; Fpc bending area height: 11.8±0.5mm; Fpc bending area thickness: 0.5mm max |
| Разрешение | 240*(RGB)*320 |
| Display size | 2.4" |
| Тип дисплея | TFT, Transmissive, Normally White |
| Производитель | MULTI-INNO TECHNOLOGY CO.,LTD. |
| Backlight type | 4-chip white LED |
| Contrast ratio | 500:1 |
| Соотв. RoHS | Да |
| Backlight current | 80mA |
| Общий допуск | ±0.2mm |
| Surface luminance | 460 cd/m² (typ.) |
| Направление обзора | 6 o'clock |
| Темп. хранения | -30°C ~ 80°C |
| Примечание | TFT 2.4" |
| Раб. температура | -20°C ~ 70°C |
| Operating voltage vcc | 2.8V (typ.) |
| Fpc bending radius min | 1.5mm |
| Operating voltage iovcc | 1.8V/2.8V (typ.) |
| Тип упаковки | Palette (палетта) |
| Backlight forward voltage | 3.0±0.2V |
| Top polarizer surface treatment | Anti-glare |
