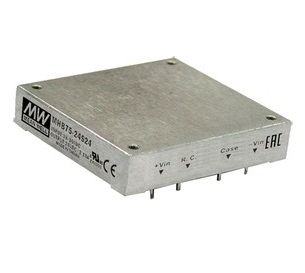

DC-DC преобразователь MHB75-24S12
У поставщика
У поставщиков
27 шт.
Норм. уп.: 12
Цены поставщиков
Склад 16
В наличии:22 шт.
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 5 875,88 |
Склад 13
В наличии:5 шт
Срок поставки: до недели
Норм. уп.: 12
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 6 645,61 |
| от 2 | 6 572,58 |
| от 3 | 6 488,98 |
| от 4 | 6 409,96 |
| от 5 | 6 326,38 |
Описание
DC-DC преобразователь MHB75-24S12 от MEAN WELL. Модель преобразует входное напряжение 24 В (диапазон 18–36 В) в стабильные 12 В с выходным током до 6,25 А и мощностью 75 Вт. Корпус защищён по стандарту IP67, выдерживает температуры от -40 до +100°C и имеет гальваническую изоляцию 1,5 кВ. Применяется в промышленной автоматике, наружном оборудовании и системах с жёсткими условиями эксплуатации.
Технические характеристики
| Степень защиты (IP) | IP67 |
| Тип | DC/DC |
| MTBF | 1000K hrs typ. MIL-HDBK-217F (25°C) |
| RoHS | Соответствует |
| Модель | MHB75-24S12 |
| Мощность, Вт | 75 |
| Ширина | 60.96 |
| Высота | 12.7 |
| Изоляция | 1.5 kV |
| Длина | 57.912 |
| Цоколевка | 1: +Vin; 2: R.C.; 3: Case; 4: -Vin; 5: -Vout; 6: -R.S.; 7: Trim; 8: +R.S.; 9: +Vout |
| Серия | MHB75 |
| Вес | 92g |
| Охлаждение | Optional heat sinks for extended operating temperature |
| Выходной ток, А | 6,25 |
| Корпус | HALF BRIDGE 1 |
| Монтаж (доп.) | В отверстие |
| Тип монтажа | Through-hole, industry standard pinout |
| Размеры | 57.9*61*12.7mm (2.28"*2.40"*0.5") (L*W*H) |
| Входное напряжение | 24V |
| Описание | 75W DC-DC Half-Brick Regulated Single Output Converter |
| Каналов | 1 |
| Вых. ток | 6.25 |
| Выходное напряжение, В | 12 |
| Ном. мощность | 75W |
| Выходное напряжение | 12V |
| ЭМС излучение | EN55022 (CISPR22) Class A with external components |
| Помехоустойчивость | EN61000-4-2,3,4,5,6,8; EN55024, light industry level, criteria A |
| Вх. фильтр | Pi-network |
| Материал корпуса | Алюминий |
| Импульсное напряжение | 50VDC |
| Вх. напряжение DC, В | 18 |
| Вх. напряжение DC 2, В | 36 |
| Выходное напряжение, В | 12 |
| Дистанционное управление | Remote ON/OFF, positive logic standard, negative logic option (suffix N) |
| Рег. линии | 0.2% |
| Рег. нагрузки | 0.2% |
| Output trimming | ±10%, external resistor |
| Макс. пульс. шум | 100mVp-p |
| Станд. безоп. | UL60950-1 approved |
| Влажн. хранения | 0 ~ 95% RH |
| Точность напряжения | 1.0% |
| Рабочая влажность | 0% ~ 95% RH max |
| Напр. изоляции | 1.5KVDC |
| Trim up resistors | R1: 86.45Kohm; R2: 60.1Kohm |
| Типовой КПД | 88% |
| Диап. вх. напр. | 18 ~ 36VDC |
| Темп. хранения | -55 ~ +105°C |
| Частота перекл. | 400KHz |
| Trim down resistors | R1: 86.45Kohm; R2: 60.1Kohm |
| Сопр. изоляции | I/P-O/P: 100M Ohms / 500VDC / 25°C / 70% RH |
| Диапазон выходного тока | 0 ~ 6.25A |
| Входной ток без нагрузки | 50mA |
| Ном. вх. напр. | 24VDC |
| Раб. температура | -40~+100°C |
| Блокировка при пониж. напряжении | Power up: 17VDC, Power down: 16VDC |
| Входной ток при полной нагрузке | 3650mA |
| Темп. коэф. | 0.03%/°C (0~60°C) |
| Remote control logic low | Power OFF (<0.8Vdc) for positive logic |
| Remote control logic high | Power ON (open circuit) for positive logic |
| Защита от перегрева | 100°C ±5°C of case temperature |
| External capacitive load max | 10000uF |
| External trim adjustment range | 10% |
| Output over current protection | 110 ~ 150% rated output power, over current limiting, auto recovery |
| Защита от перенапряжения выхода | 115 ~ 140% rated output voltage, clamp by TVS diode |
| Защита от КЗ выхода | Continuous, auto recovery |
| Thermal resistance case to ambience | 20ft min: 6.21°C/W; 100ft min: 5.17°C/W; 200ft min: 4.29°C/W; 300ft min: 3.64°C/W; 400ft min: 2.96°C/W; 500ft min: 2.53°C/W; 600ft min: 2.37°C/W; 700ft min: 2.19°C/W; 800ft min: 2.19°C/W; Natural convection: 7.12°C/W |
| Гальваническая развязка | 1.5 kV |
| Каналы | 1 |
| Макс. входное напряжение DC, В | 36 |
| Мин. входное напряжение DC, В | 18 |
| Степень IP | IP67 |
