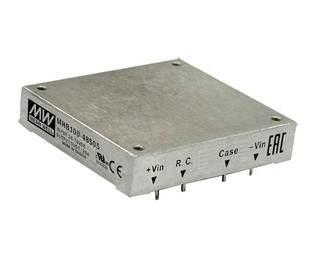

DC-DC преобразователь MHB100-24S05
У поставщика
У поставщиков
38 шт.
Норм. уп.: 12
Цены поставщиков
Склад 39
В наличии:35 шт.
Срок поставки: до недели
Норм. уп.: 12
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 6 891,03 |
| от 2 | 6 649,45 |
| от 3 | 6 574,61 |
Склад 13
В наличии:2 шт
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 7 236,05 |
| от 2 | 7 157,09 |
| от 3 | 7 066,72 |
| от 4 | 6 981,29 |
| от 5 | 6 890,93 |
Склад 16
В наличии:1 шт.
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 6 940,38 |
Описание
DC-DC преобразователь MHB100-24S05 от MEAN WELL. Модель на 100 Вт с входным напряжением 24 В и стабильным выходом 5 В / 20 А. Корпус с защитой IP67, монтаж в отверстие, изоляция 1.5 кВ. Подходит для промышленной автоматики и оборудования, работающего в жестких условиях.
Технические характеристики
| Степень защиты (IP) | IP67 |
| Тип | DC/DC |
| MTBF | 900K hrs typ. MIL-HDBK-217F (25°C) |
| RoHS | Соответствует |
| Модель | MHB100-24S05 |
| Мощность, Вт | 100 |
| Ширина | 60.96 |
| Высота | 12.7 |
| Изоляция | 1.5 kV |
| Длина | 57.912 |
| Цоколевка | 1: +Vin; 2: R.C.; 3: Case; 4: -Vin; 5: -Vout; 6: -R.S.; 7: Trim; 8: +R.S.; 9: +Vout |
| Серия | MHB100 |
| Вес | 95g |
| Выходной ток, А | 20 |
| Корпус | HALF BRIDGE 1 |
| Монтаж (доп.) | В отверстие |
| Тип монтажа | Выводной |
| Гарантия | 3 years |
| Сертификаты | UL / CUL / CE |
| Кол-во выводов | 9 |
| Размеры | 57.9*61*12.7mm (2.28"*2.40"*0.5") (L*W*H) |
| Входное напряжение | 24V |
| Описание | 100W DC-DC Half-Brick Regulated Single Output Converter |
| Каналов | 1 |
| Вых. ток | 20 |
| Выходное напряжение, В | 5 |
| Ном. мощность | 100W |
| Выходное напряжение | 5V |
| ЭМС излучение | Compliance to EN55022 (CISPR22) Class A with external components |
| Помехоустойчивость | Compliance to EN61000-4-2,3,4,5,6,8; EN55024, light industry level, criteria A |
| Вх. фильтр | Pi-network |
| Материал корпуса | Алюминий |
| Тип. КПД | 84% |
| Вх. напряжение DC, В | 18 |
| Вх. напряжение DC 2, В | 36 |
| Выходное напряжение, В | 5 |
| Дистанционное управление | Remote ON/OFF Control |
| Рег. линии | 0.2% |
| Рег. нагрузки | 0.2% |
| Output trimming | ±10% |
| Станд. безоп. | UL60950-1 approved |
| Влажн. хранения | 0 ~ 95% RH |
| Температурный коэффициент | 0.03%/°C (0~60°C) |
| Точность напряжения | 1.0% |
| Рабочая влажность | 0% ~ 95% RH max |
| Напр. изоляции | 1.5KVDC |
| Диап. вх. напр. | 18 ~ 36VDC |
| Remote on off logic | Positive Logic (standard) or Negative Logic (option) |
| Темп. хранения | -55 ~ +105°C |
| Сопр. изоляции | I/P-O/P: 100M Ohms / 500VDC / 25°C / 70% RH |
| Диапазон выходного тока | 0 ~ 20A |
| Макс. пульсации и шум | 100mVp-p |
| Входной ток без нагрузки | 50mA |
| Ном. вх. напр. | 24VDC |
| Раб. температура | -40~+100°C |
| Trim up resistor table | R1: 5.8 Kohm; R2: 3.3 Kohm |
| Входной ток при полной нагрузке | 5020mA |
| Surge voltage 100ms max | 50VDC |
| Типовая частота переключения | 500KHz |
| Working temperature typ | -40 ~ +100°C, thermal shutdown at 100°C ±5°C of case temperature |
| Trim down resistor table | R1: 5.8 Kohm; R2: 5.32 Kohm |
| Защита от перегрева | 100°C ±5°C of case temperature |
| External capacitive load max | 20000uF |
| Output over current protection | 110 ~ 140% rated output power, over current limiting, recovers automatically |
| Under voltage lockout power up | 17VDC |
| Защита от КЗ выхода | Continuous, recovers automatically |
| Under voltage lockout power down | 16VDC |
| External trim adjustment range typ | 10% |
| Output over voltage protection typ | 115 ~ 140% rated output voltage, output voltage clamp |
| Thermal resistance case to ambience | 20ft per min: 6.21 °C/W; 100ft per min: 5.17 °C/W; 200ft per min: 4.29 °C/W; 300ft per min: 3.64 °C/W; 400ft per min: 2.96 °C/W; 500ft per min: 2.53 °C/W; 600ft per min: 2.37 °C/W; 700ft per min: 2.19 °C/W; 800ft per min: 2.19 °C/W; Natural convection: 7.12 °C/W |
| Гальваническая развязка | 1.5 kV |
| Каналы | 1 |
| Макс. входное напряжение DC, В | 36 |
| Мин. входное напряжение DC, В | 18 |
| Степень IP | IP67 |
